Номер в госреестре | 60249-15 |
Наименование СИ | Датчики давления |
Обозначение типа СИ | ДСЕ 122 |
Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2015 |
Срок свидетельства | 30.03.2020 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Датчики давления ДСЕ 122 (далее - датчики) предназначены для измерения избыточного давления и формирования на выходе аналогового сигнала постоянного тока и цифрового сигнала (цифровой последовательный код по интерфейсу RS 485).
Датчики состоят из преобразователя измерительного первичного (ПИП) и преобразователя (нормирующего) измерительного промежуточного (ВИП), соединенных между собой кабельной перемычкой длиной 1,5 м.
Принцип работы ПИП основан на изменении начального зазора чувствительного элемента от перемещения мембраны при воздействии на нее давления. Давление подается на воспринимающий элемент (мембрану) через штуцер с наружной резьбой M18*1,5-6g. Чувствительный элемент состоит из мембраны и диска. На поверхности диска и мембраны сформированы обкладки конденсаторов.
Сигналы с ПИП передаются через кабельную перемычку на ВИП, который преобразует сигнал с выхода ПИП в аналоговый сигнал постоянного тока.
Датчик давления имеет цифровой канал передачи данных через интерфейс связи RS 485 с отображением информации измеряемого давления при проверке его работоспособности.
Датчики имеют 23 исполнения, отличающихся диапазоном измерений давления и температурой измеряемой среды воздействующей на ПИП. Варианты исполнения датчика приведены в таблице 1

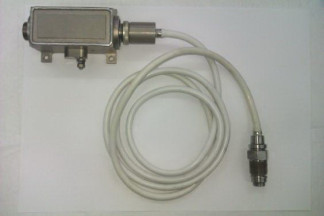

Общий вид датчика приведен на рисунке 1. Габаритные и установочные размеры датчика приведены на рисунке 2.
Таблица 1
Обозначение | Маркировка датчика | Диапазон измерений, МПа (кгс/см2) |
СДАИ.406239.145 | ДСЕ 122 № 1 МПа | 0 - 1 (0-10,2) |
-01 | ДСЕ 122-01 № 2 МПа | 0 - 2 (0-20,4) |
-02 | ДСЕ 122-02 № 4 МПа | 0 - 4 (0-40,8) |
-03 | ДСЕ 122-03 № 5,6 МПа | 0 - 5,6 (0-57,12) |
-04 | ДСЕ 122-04 № 8 МПа | 0 - 8 (0-81,6) |
- 05 | ДСЕ 122-05 № 11 МПа | 0 - 11 (0-112,2) |
-06 | ДСЕ 122-06 № 16 МПа | 0 - 16 (0-163,2) |
-07 | ДСЕ 122-07 № 22 МПа | 0 - 22(0-224,4) |
-08 | ДСЕ 122-08 № 30 МПа | 0 - 30(0-306) |
-09 | ДСЕ 122-09 № 45 МПа | 0 - 45(0-459) |
-10 | ДСЕ 122-10 № 60 МПа | 0 - 60(0-612) |
-11 | ДСЕ 122-11 № 90 МПа | 0 - 90(0-918) |
-12 | ДСЕ 122-12 № 1 МПа | 0 - 16 (0-163,2) |
-13 | ДСЕ 122-13 № 2 МПа | 0 - 22 (0-224,4) |
-14 | ДСЕ 122-14 № 4 МПа | 0 - 30 (0-306) |
-15 | ДСЕ 122-15 № 5,6 МПа | 0 - 45 (0-459) |
-16 | ДСЕ 122-16 № 8 МПа | 0 - 60 (0-612) |
- 17 | ДСЕ 122-17 № 11 МПа | 0 - 90 (0-918) |
-18 | ДСЕ 122-18 № 16 МПа | 0 - 16 (0-163,2) |
-19 | ДСЕ 122-19 № 22 МПа | 0 - 22 (0-224,4) |
-20 | ДСЕ 122-20 № 30 МПа | 0 - 30 (0-306) |
-21 | ДСЕ 122-21 № 45 МПа | 0 - 45 (0-459) |
-22 | ДСЕ 122-22 № 60 МПа | 0 - 60 (0-612) |
-23 | ДСЕ 122-23 № 90 МПа | 0 - 90 (0-918) |
Рисунок 2 - Габаритные и установочные размеры датчика ДСЕ 122
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
Наименование характеристики | Значение характеристики | |
Диапазон измерений в зависимости от | Индекс и порядковый номер исполнения ДСЕ 122 | 0 - 1 |
порядкового номера исполнений, МПа: | ДСЕ 122-01 | 0 - 2 |
ДСЕ 122-02 | 0 - 4 | |
ДСЕ 122-03 | 0 - 5,6 | |
ДСЕ 122-04 | 0 - 8 | |
ДСЕ 122-05 | 0 - 11 | |
ДСЕ 122-06 | 0 - 16 | |
ДСЕ 122-07 | 0 - 22 | |
ДСЕ 122-08 | 0 - 30 | |
ДСЕ 122-09 | 0 - 45 | |
ДСЕ 122-10 | 0 - 60 | |
ДСЕ 122-11 | 0 - 90 | |
ДСЕ 122-12 | 0 - 1 | |
ДСЕ 122-13 | 0 - 2 | |
ДСЕ 122-14 | 0 - 4 | |
ДСЕ 122-15 | 0 - 5,6 | |
ДСЕ 122-16 | 0 - 8 | |
ДСЕ 122-17 | 0 - 11 | |
ДСЕ 122-18 | 0 - 16 | |
ДСЕ 122-19 | 0 - 22 | |
ДСЕ 122-20 | 0 - 30 | |
ДСЕ 122-21 | 0 - 45 | |
ДСЕ 122-22 | 0 - 60 | |
ДСЕ 122-23 | 0 - 90 | |
Начальное значение выходного сигнала, мА | 4±0,5 | |
Номинальное значение выходного сигнала, мА | 20±0,5 | |
Пределы приведенной основной погрешности, % | ± 0,15 | |
Диапазон рабочих температур, 0С | от минус 40 до 60 | |
Пределы допускаемой дополнительной погрешности от воздействия | ||
температуры от минус 40 до 60 С, % | ± 0,5 | |
Г абаритные и установочные размеры: | ||
-длина преобразователя измерительного первичного (ПИП) и преоб- | (1730± 50) | |
разователя (нормирующего) измерительного промежуточного (ВИП) | ||
с кабельной перемычкой, мм: | ||
-установочные размеры ПИП; | М18х1,5^ | |
-ширина ВИП, мм, не более; | 66 | |
-высота ВИП, мм, не более | 40 | |
Масса, кг, не более | ||
0,55 |
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
В комплект поставки входят: датчик давления ДСЕ 122, прокладка, комплект эксплуатационной документации (формуляр СДАИ.406239.145ФО, руководство по эксплуатации СДАИ.406239.145РЭ), методика поверки СДАИ.406239.145МП.
Поверка осуществляется в соответствии с документом СДАИ.406239.145МП «Датчик давления ДСЕ 122. Методика поверки», утвержденным ОАО «НИИФИ» 01.10.2014 г.
Средства поверки: тераомметр Е6-13А (диапазон от 10 Ом до 100 ТОм погрешность ±2,5%), источник питания постоянного тока Б5-45 (диапазон от 0,1 до 49,9 В погрешность ±0,5 %), манометр грузопоршневой МП-6, МП-60, МП-2500 (диапазоны МП-6 от 0 до
0,6 МПа, МП-60 от 0,1 до 6 МПа, МП-600 от 1,0 до 60 МПа, МП-2500 от 5,0 до 250 МПа погрешность ±0,05%), прибор комбинированный цифровой Щ-300 (диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5),
Методика измерений содержится в руководстве по эксплуатации СДАИ.406239.145РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДСЕ 122
Датчики давления ДСЕ 122. Технические условия СДАИ.406239.145ТУ.
Измерения, предусмотренные законодательством Российской федерации о техническом регулировании.
Зарегистрировано поверок | 23 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
