Контрольно-динамические весы AD4961-2KD-2035 и AD4961-6K-3050, 60255-15

Назначение

Контрольно-динамические весы AD4961-2KD-2035 и AD4961-6K-3050 (далее — весы) предназначены для измерений массы грузов, а также их сортировки.

Описание

Весы включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

-    ленточный конвейер, опирающийся на тензорезисторный весоизмерительный датчик (далее — конвейер взвешивания);

-    ленточный конвейер на отдельном ставе для транспортировки взвешиваемых грузов на конвейер взвешивания и оснащенный оптическими датчиками нахождения груза на рабочей части ленты конвейера взвешивания;

-    ленточный конвейер на отдельном ставе для транспортировки взвешиваемых грузов с конвейера взвешивания (конвейер входит в дополнительную комплектацию весов);

-    вычислительный блок, включающий в себя цепи питания, аналого-цифровой преобразователь сигнала датчика, микропроцессор обработки измерительной информации, энергонезависимое запоминающее устройство для хранения параметров настройки весов и результатов взвешиваний, устройства коммутации, а также цифровые интерфейсы связи и релейные выходы;

-    терминал управления с кнопками запуска и остановки и сенсорным экраном, выполняющим функции дисплея и клавиатуры оператора посредством графического интерфейса, автоматического взвешивания.

Узлы весов закрепляются на общей опорной раме.

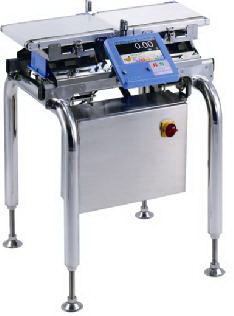

Пример общего вида весов показан на рисунке 1.

Место для нанесения поверительного клейма в виде наклейки (пломбировки корпуса)

1

Рисунок 1 — Общий вид весов

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого (проходящего по конвейеру взвешивания) груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов и/или их передачей в виде электрического сигнала через интерфейс связи.

Весы содержат следующие устройства и функции:

-    взвешивание в статическом режиме (служебный режим);

-    взвешивание в динамическом режиме (при движении груза по конвейеру взвешивания, основной режим);

-    устройство обнаружения нарушения режима взвешивания;

-    полуавтоматическое устройство установки показаний на нуль (по команде оператора при остановленном конвейере);

-    автоматическое устройство установки на нуль (при остановленном конвейере);

-    устройство слежения за нулем (при взвешивании в динамическом режиме);

-    полуавтоматическое устройство взвешивания (выборки) тары (в статическом режиме);

-    устройство предварительного задания (выборки) массы тары (в статическом режиме);

-    запоминающее устройство для хранения параметров юстировки и настройки;

-    интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки весов.

В весах AD-4961-2KD-2035 пределы измерений массы (минимальная/максимальная нагрузка): от 5 до 500 или от 20 до 2000 г, габаритные размеры — 930/661/708 мм (высота / ширина / длина).

В весах AD4961-6K-3050 минимальная/максимальная нагрузка от 60 до 6000 г, габаритные размеры 922/661/ 1005 мм.

Весы по дополнительному заказу могут быть оснащены ветрозащитными кожухами.

Ленточный конвейер для транспортировки с конвейера взвешивания, может оснащаться исполнительным механизмом отбраковки (сортировки) грузов при превышении измеренного значения массы пределов, заданных при настройке весов.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов. Место для нанесения поверительного клейма в виде наклейки (пломбировки корпуса) обозначено на рисунке 1.

Программное обеспечение

Программное обеспечение (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

а)    проверка целостности ПО после запуска весов;

б)    разграничение прав доступа к параметрам юстировки и настройки осуществляется с использованием пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Низкий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при вызове пункта «Version» главного меню весов («Main Menu») и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Примечание: Х — элемент в обозначении версии ПО, обозначающий метрологически незначимую часть.

Технические характеристики

Диапазон рабочих температур, оС:..........................................................от плюс 5 до плюс 35.

Параметры электропитания от сети переменного тока:

фазное напряжение, В.................................................................................от 100 до 240;

частота, Гц..................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационных документов типографским способом и на маркировочную табличку весов заводским способом.

Комплектность

1)    Контрольно-динамические весы...........................................................................1 шт;

2)    Руководство по эксплуатации (РЭ)......................................................................1 экз;

3)    Методика поверки..................................................................................................1 экз;

4)    Устройство для сортировки и/или отбраковки груза в упаковках горизонтального типа (флиппер) по дополнительному заказу...........................................................1 шт;

5)    Устройство для сортировки и/или отбраковки груза в упаковках вертикального типа (дроппер) по дополнительному заказу ........................................................... 1 шт;

6)    Ветрозащитный кожух верхний............................................................................1 шт.

7)    Ветрозащитный кожух нижний............................................................................1 шт.

Поверка

осуществляется по документу МП 60255-15 «ГСИ. Контрольно-динамические весы AD4961-2KD-2035 и AD4961-6K-3050. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.01.15 г.

Идентификационные данные ПО отображаются при вызове пункта «Version» главного меню АВУ («Main Menu»).

Основные средства поверки:

-    гири, соответствующие классу точности F1, F2 или М1 по ГОСТ OIML R 111-1—2009.

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемой абсолютной погрешности поверяемого устройства.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в разделе «Взвешивание» документа «Контрольно-динамические весы AD4961-2KD-2035 и AD4961-6K-3050. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контрольно-динамическим весам AD4961-2KD-2035 и AD4961-6K-3050

Техническая документация «A&D Company, Limited».

Рекомендации к применению

Осуществление торговых операций.

Выполнение государственных учетных операций,

Осуществление мероприятий государственного контроля (надзора).
