Номер в госреестре | 60258-15 |
Наименование СИ | Измерители нелинейных искажений |
Изготовитель | ООО "ИнноваТек", г.Москва |
Год регистрации | 2015 |
Срок свидетельства | 30.03.2020 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Измерители нелинейных искажений (далее - измерители) предназначены для измерений коэффициента нелинейных искажений сигналов в радиотехнических устройствах.
Конструктивно измеритель представляет собой портативный моноблок, включающий в себя вычислительный модуль и модуль аналогового ввода. На лицевой панели имеется ЖК индикатор, два соединителя типа BNC, тумблер включения питания с подсветкой, кнопка выбора отображаемого параметра, на задней панели - соединитель для подачи электропитания и соединитель типа CAT5E, предназначенный для передачи данных о результатах измерений по протоколу TCP.
Принцип действия измерителей основан на аналого-цифровом преобразования входного сигнала и его анализе с последующей индикацией результатов измерений.
По условиям эксплуатации модули удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 18 до 28 °С и относительной влажностью окружающего воздуха от 5 до 95 % при температуре 25 °С без предъявления требований по механическим воздействиям.

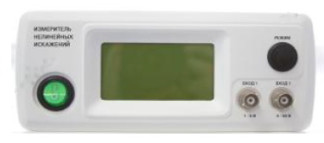

Внешний вид измерителя с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведен на рисунке 1.
Внешний вид задней панели измерителя приведен на рисунке 2.
Место пломбировки
Рисунок 2 - Внешний вид измерителя (вид сзади)
Метрологические характеристики измерителей приведены в таблице 1.
Таблица 1
Наименование параметра или характеристики | Значение характеристики |
Диапазон измерений коэффициента нелинейных искажений в диапазоне частот от 50 до 8000 Гц, % | от 0,1 до 30 |
Пределы допускаемой погрешности измерений коэффициента нелинейных искажений, % | ± (0,05-Кни + 0,1), где Кни - коэффициент нелинейных искажений, % |
Диапазон измерений частоты входного сигнала с коэффициентом гармоник не более 30 % при соотношении сигнал/шум не менее 40 дБ, Гц | от 30 до 9999 |
Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала в диапазоне частот, Гц | ±0,01-/ где f - частота входного сигнала, Гц |
Диапазон измерений пиковых значений напряжения переменного тока в диапазоне частот от 30 до 20000 Гц, В | от 0,1 до 5 |
Пределы допускаемой абсолютной погрешности измерений пиковых значений напряжения переменного тока, В | ± (0,001-Ипик + 0,001) где ипик - входное пиковое значение напряжения переменного тока, В |
Диапазон измерений среднеквадратических значений (СКЗ) напряжения переменного тока в диапазоне частот от 30 до 20000 Гц, В | от 0,1 до 4 |
Пределы допускаемой абсолютной погрешности измерений СКЗ напряжения переменного тока, В | ± 0,06-искз, где искз - входное СКЗ напряжения переменного тока, В |
Г абаритные размеры (длина х ширина х высота), мм, не более | 245 х 185 х 76 |
Масса, кг, не более | 0,55 |
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В | (110 ± 11) и (220 ± 22) |
Потребляемая мощность, В А, не более | 50 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % - атмосферное давление, кПа | 23 ± 5 от 5 до 95 от 450 до 800 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель измерителя в виде наклейки.
Комплект поставки включает:
- измеритель нелинейных искажений - 1 шт.;
- блок питания - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- формуляр - 1 шт.
осуществляется по документу МП 60258-15 «Инструкция. Измерители нелинейных искажений. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ» Минобороны России 24.02.2015 г.
Основные средства поверки:
- установка для поверки измерителей коэффициента гармоник СК6-19 (рег. № 29478-10): диапазон частот первой гармоники от 20 Гц до 200 кГц, диапазон воспроизведения коэффициента гармоник от 0,015 до 100 %, пределы допускаемой погрешности воспроизведения коэффициента гармоник ± (0,01 •Кг + 0,003) %), где Кг - установленный коэффициент гармоник;
- генератор сигналов Г4-219 (рег. № 32580-13): диапазон рабочих частот от 1 Гц до 100 МГц, пределы допускаемой относительной погрешности установки частоты ± 5-10-6;
- калибратор многофункциональный Fluke 5720A (рег. № 52495-13): диапазон воспроизведения напряжения переменного тока частотой от 10 Гц до 1200 кГц от 220 мкВ до 1100 В, пределы допускаемой относительной погрешности установки напряжения переменного тока ± (45-10-6 + 50 мкВ).
Измеритель нелинейных искажений. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям нелинейных искажений
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 8.331-99 «Измерители коэффициента гармоник. Методы и средства поверки и калибровки».
3. ГОСТ Р 8.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник».
4. ТУ 6684-001-17826750-2014 «Измеритель нелинейных искажений. Технические условия (методы контроля и испытаний)».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Зарегистрировано поверок | 76 |
Поверителей | 2 |
Актуальность данных | 08.11.2024 |
