| Номер в госреестре | 60263-15 |
| Наименование СИ | Измерители облачности |
| Обозначение типа СИ | СД-02-2006 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители облачности СД-02-2006 (далее - измерители облачности) предназначены для измерения высоты нижней границы облаков (ВНГО).
Принцип действия измерителей облачности основан на регистрации времени прохождения импульсом оптического излучения расстояния до облака и отражения от него обратно.
Оптический импульс, сформированный передатчиком оптической системы, излучается, отражается от различных сред атмосферы, принимается приемником оптической системы и преобразуется в электрический сигнал. Полученный сигнал усиливается и преобразовывается в цифровой вид, обрабатывается соответствующим программным обеспечением и передается по модему или интерфейсу RS232 на персональный компьютер.

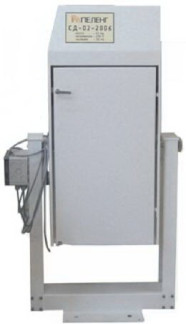

Измерители облачности состоят из блока оптико-электронного (БОЭ), модема, источника бесперебойного питания и персонального компьютера с программным обеспечением. Общий вид измерителей облачности представлен на рис. 1. В состав БОЭ входят оптическая система с передающим и принимающим каналами и процессор, обеспечивающий процессы измерения и управления.
Схема пломбирования измерителей облачности приведена на рис. 2.
Измерители облачности имеют автономное программное обеспечение 1530.100.230519.6272-01 90 01, включающее исполняемый файл ingo2008.exe, поставляемое на CD или DVD диске. ПО является полностью метрологически значимым.
Автономное ПО установлено на ПК и позволяет осуществлять обмен данными между БОЭ и ПЭВМ, проводить прием, регистрацию, обработку, хранение и отображение на дисплее информации:
- дата (число, месяц, год);
- время (часы, минуты, секунды);
- полученный результат измерений ВНГО;
- значение вертикальной видимости;
- самотестирование БОЭ.
Идентификационные данные программного обеспечения Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ingo2008.exe» |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО* | 1AD39C48 |
| Другие идентификационные данные (если имеются) | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствие с Р 50.2.077-2014: высокий.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Всего листов 4
Таблица 2
| Наименование характеристики | Значения характеристики | |||
| Диапазон измеряемых высот, м | от 15 до 7000 | |||
| Пределы допускаемой абсолютной погрешности измерений ВНГО в диапазоне от 15 м до 100 м вкл., м | ± 10 | |||
| Пределы допускаемой относительной погрешности измерений ВНГО, %: - в диапазоне св. 100 до 2000 м вкл., м - в диапазоне св. 2000 до 7000 м вкл., м | ± 10 ± 5 | |||
| Длительность одного цикла измерений, с, не более | 15 | |||
| Потребляемая блоком оптико-электронным мощность, В А, не более | 600 | |||
| Напряжение питания сети переменного тока, В | 230 ± 23 | |||
| Средняя наработка на отказ, ч | 4500 | |||
| Средний срок службы, лет | 8 | |||
| Степень защиты, блока оптико-электронного, обеспечиваемая оболочкой, по ГОСТ 14254 | IP53 | |||
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | масса, кг |
| Блок оптико-электронный | 800 | 300 | 1300 | 50 |
| Условия эксплуатации: -температура воздуха, °C; -относительная влажность воздуха, %, не более; -атмосферное давление, кПа | От минус 50 до 50 95 при температуре 35 °C От 66,0 до 106,7 | |||
наносится на табличку корпуса блока оптико-электронного фотохимическим методом и на руководство по эксплуатации типографским способом.
| Наименование | Количество |
| Блок оптико-электронный | 1 |
| Персональный компьютер (конфигурация по требованию заказчика) | 1* |
| Источник бесперебойного питания | 1* |
| Модем | 1* |
| Комплект программного обеспечения 1530.100230519.6272-01 90 01 (компакт- | 1 |
| диск) | |
| Комплект монтажных частей | 1 |
| Комплект запасных частей и инструмента | 1 |
| Комплект тары | 1 |
| Комплект эксплуатационной документации: | |
| - руководство по эксплуатации 6272.00.00.000РЭ | 1 |
| - формуляр 6272.00.00.000ФО | 1 |
| - методика поверки МРБ МП.1884-2009 | 1 |
| *Поставляется по требованию заказчика |
осуществляется по документу МРБ МП.1884-2009 «Измеритель облачности СД-02-2006. Методика поверки», утвержденному Бел ГИМ 04.03.2009 года.
Перечень эталонов, необходимых для поверки:
- генератор импульсов Г5-60, длительность временного сдвига t: 0,1 - 50 мкс; погрешность установки ± (110-6 t + 10 нс)
приведены в руководстве по эксплуатации 6272.00.00.000РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям облачности СД-02-2006
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
3. ТУ BY 100230519.191-2010 «Измеритель облачности СД-02-2006».
- осуществление деятельности в области гидрометеорологии, мониторинг состояния и загрязнения окружающей среды
