Установка поверочная передвижная на базе счетчиков-расходомеров массовых УППМ, 60266-15

Назначение

Установка поверочная передвижная на базе счётчиков-расходомеров массовых УППМ предназначена для хранения и передачи единиц массового расхода и массы протекающей жидкости.

Описание

Принцип работы установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ основан на прямом методе динамических измерений массового расхода протекающей жидкости эталонными средствами измерений.

В состав установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ входят следующие средства измерений утверждённых типов:

-    счётчик-расходомер массовый Micro Motion CMF200M с измерительным преобразователем 2700 - 1 шт. (Госреестр № 45115-10);

-    счётчики-расходомеры массовые Micro Motion CMF300M с измерительным преобразователем 2700 - 2 шт. (Госреестр № 45115-10);

-    преобразователи давления измерительные 3051 - 3 шт. (Госреестр № 14061-10);

-    термометры ртутные стеклянные лабораторные ТЛ-4 - 2 шт. (Госреестр № 303-91);

-    манометры для точных измерений МТИ-1246 - 2 шт. (Госреестр № 1844-63);

-    измерительно-вычислительный комплекс ИВК-УППМ - 1 шт. (Госреестр№ 46600-11).

Конструктивно установка поверочная передвижная на базе счётчиков-расходомеров

массовых УППМ состоит из блока технологического и блока операторного, размещенных в едином блок - боксе. Помещения блока технологического и блока операторного разделены друг от друга глухой газонепроницаемой перегородкой.

Установка поверочная передвижная на базе счётчиков-расходомеров массовых УППМ обеспечивает выполнение следующих функций:

-    измерение массового расхода и массы рабочей жидкости;

-    определение метрологических характеристик поверяемого счётчика-расходомера массового;

-    формирование, отображение и печать протоколов поверки и контроля метрологических характеристик поверяемого средства измерения;

-    создание и ведение архивов протоколов поверки и контроля метрологических характеристик поверяемого счётчика-расходомера массового;

-    создание и ведение журналов событий.

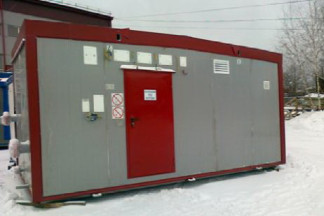

Общий вид установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ приведён на рисунке 1.

Рисунок 1 - Общий вид установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ.

Программное обеспечение

Программное обеспечение реализовано в измерительно-вычислительном комплексе ИВК-УППМ. Измерительно-вычислительный комплекс ИВК-УППМ предназначен для измерения и преобразования параметров входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин при определении и контроле метрологических характеристик поверяемого счетчика-расходомера массового с помощью установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ, при определении массового расхода и массы жидкости, для создания и ведения архивов учетной информации, протоколов поверки, их отображения и вывода на печать.

Идентификационные данные программного обеспечения установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ приведены в таблице 1.

Таблица 1

Защита от несанкционированного доступа в программное обеспечение измерительновычислительного комплекса ИВК-УППМ обеспечивается разграничением прав доступа (пароли, учетные записи), также предусмотрена физическая защита (опломбирование) контроллера УСО.

Программное обеспечение измерительно-вычислительного комплекса ИВК-УППМ имеет свидетельство о метрологической аттестации программного обеспечения № ПО-2550-022010, выданное ФГУП «ВНИИМ им. Д.И. Менделеева», 20.12.2010 г.

Лист № 3 Всего листов 4

Уровень защиты программного обеспечения установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ от непреднамеренных и преднамеренных изменений соответствует уровню С.

Программное обеспечение не влияет на метрологические характеристики установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ.

Технические характеристики

Диапазон расхода, т/ч    от 4 до 410

Пределы допускаемой относительной погрешности установки при измерении массового расхода и массы, %    ± 0,1

Измеряемая среда: нефть по ГОСТ Р 51858, нефть сырая, нефтепродукты Параметры измеряемой среды:

-    диапазон температуры, °С

от 0 до плюс 50

4

от 0,1 до 95,0 от 700 до 1100 от 4 до 400

не допускается 2

380 ± 38/220 ±22 50 ± 1 18

5

от плюс 15 до плюс 25 95

от 84 до 106 6000 x 3000 x 3000 6000 20000 10 лет

-    рабочее давление, МПа, не более

-    диапазон объёмной доли воды, %

-    диапазон плотности рабочей жидкости при 20оС, кг/м

-    диапазон кинематической вязкости, мм2/с

-    объёмная доля свободного газа, %, не более

-    нефть по ГОСТ Р 51858

-    нефть сырая Параметры электрического питания:

-    напряжение питания, В

-    частота, Гц

-    потребляемая мощность, кВ А, не более Условия эксплуатации:

-    температура воздуха внутри блока технологического не ниже, °С

-    температура воздуха внутри блока операторного, °С

-    относительная влажность окружающего воздуха при температуре 15 °С, %, не более

-    атмосферное давление, кПа Габаритные размеры, мм, не более Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на стене блок - бокса установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ, методом гравирования и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом и в верхнюю часть по центру паспортной таблички методом офсетной печати.

Комплектность

-    У становка поверочная передвижная на базе счётчиков-расходомеров массовых УППМ, зав. №449 - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Паспорт - 1 экз.;

-    Методика поверки МП 0183-1-2014- 1 экз.

Поверка

осуществляется по документу МП 0183-1-2014 «Инструкция. ГСИ. Установка поверочная передвижная на базе счётчиков-расходомеров массовых УППМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 02.10.2014 г.

Средства поверки:

-    рабочий эталон единиц массового расхода и массы жидкости 1 разряда;

-    устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА, пределы допускаемой абсолютной погрешности формирования количества импульсов в пачке ± 2 имп.

Сведения о методах измерений

Методика измерений содержится в разделе «Методика измерений» руководства по эксплуатации установки поверочной передвижной на базе счётчиков-расходомеров массовых УППМ.

Нормативные и технические документы, устанавливающие требования к установке поверочной передвижной на базе счётчиков-расходомеров массовых УППМ

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

3    Техническая документация ООО «Корпорация ИМС».

Рекомендации к применению

-    в качестве рабочего эталона 2-го разряда при передаче единиц массы и массового расхода протекающей жидкости в соответствии с государственной поверочной схемой;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
