| Номер в госреестре | 60269-15 |
| Наименование СИ | Расходомеры-счетчики вихревые |
| Обозначение типа СИ | ЭРВИП.НТ |
| Изготовитель | ООО ИПП "Новые Технологии", г. Уфа |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики вихревые ЭРВИП.НТ (далее - расходомеры-счетчики) предназначены для измерения объемного расхода (объема) жидкости и газа в рабочих условиях.

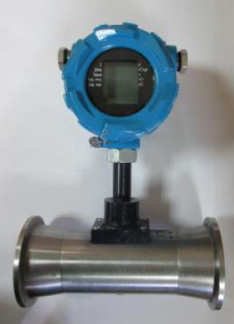

Принцип работы расходомеров-счетчиков основан на преобразовании частоты отрыва вихревой дорожки (дорожки Кармана), образующейся за установленным в потоке телом обтекания. Частота образования вихрей за телом обтекания пропорциональна скорости потока. Детектирование вихрей и определение частоты их образования позволяет определить скорость и объемный расход среды. Внутри возмущающего барьера располагается пьезокристалл, который создает малые, но измеряемые импульсы напряжения, также пропорциональные расходу жидкости. Величины данных импульсов измеряются электронными блоками расходомеров-счетчиков. Внешний вид расходомера-счетчика представлен на рис. 1.
Расходомеры-счетчики состоят из проточной части и электронного блока. Проточная часть представляет собой полый цилиндр, в поперечном сечении которого расположено тело в сборе с чувствительным элементом дифференциального типа. Электронный блок соединен с проточной частью трубчатым кронштейном. Электронный блок включает в себя дифференциальный усилитель сигналов, фильтр и блок формирования выходных сигналов. Электрическая схема расходомеров-счетчиков собрана на одной печатной плате, размещенной в металлическом корпусе. Корпус электронного блока обеспечивает защиту электронных компонентов от воздействия окружающей среды со степенью защиты IP 65 по ГОСТ 14254-1996.
Программное обеспечение (далее - ПО) расходомеров-счетчиков является встроенным ПО микропроцессора электронного блока и представляет собой метрологически значимую часть. Расходомеры-счетчики не имеют метрологически незначимой части ПО.
Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.
Защита ПО осуществляется путем пломбирования корпуса электронного блока. Расходомеры-счетчики пломбируются с помощью пломбы и проволоки, продетой через специальные отверстия в гайке стойки и в крышке электронного блока. Схема пломбировки расходомера-счетчика ЭРВИП.НТ приведена на рис. 2.
Конструкция расходомеров-счетчиков исключает возможность
несанкционированного влияния на ПО расходомеров-счетчиков и измерительную информацию. При включении расходомеров-счетчиков, или при вскрытии корпуса электронного блока невозможно получить информацию о версии ПО, его наименовании или цифровом идентификаторе.
ПО расходомеров-счетчиков имеет «высокий» уровень защиты по Р 50.2.077-2014.
Метрологические и технические характеристики расходомеров-счетчиков приведены в таблицах 1 - 3.
Таблица 1 - Значения объемного расхода жидкости для различных типоразмеров расходомеров-счетчиков_
| Тип | Ду тр./Ду расх., мм | Объемный расход жидкости, м3/ч | |||
| преобразователя | Qmin | Qo | Qmax | ||
| ЭРВИП.НТ-50/25 | 50/25 | 0,5 | 1,4 | 14,0 | |
| ЭРВИП.НТ-50/32 | 50/32 | 2,0 | 2,5 | 23,0 | |
| ЭРВИП.НТ-50/40 | 50/40 | 3,0 | 4,0 | 36,0 | |
| ЭРВИП.НТ-50/50 | 50/50 | 5,0 | 6,0 | 57,0 | |
| ЭРВИП.НТ-80/65 | 80/65 | 7,0 | 10,0 | 96,0 | |
| ЭРВИП.НТ-80/80 | 80/80 | 8,0 | 15,0 | 145,0 | |
| Примечания: Qmin - нижний предел измерений; Qo - номинальный расход; | |||||
Qmax - верхний предел измерений.
Ду тр. - условный диаметр присоединительного трубопровода; Ду расх. - условный диаметр расходомеров-счетчиков.
Таблица 2 - Значения объемного расхода газа (воздуха) для различных
типоразмеров расходомеров-счетчиков
| Тип преобразователя | Ду тр./Ду расх., мм | Объемный расход газа, м3/ч | ||
| Qmin | Qo | Qmax | ||
| ЭРВИП.НТ-50/25 | 50/25 | 10,0 | 20,0 | 75,0 |
| ЭРВИП.НТ-50/32 | 50/32 | 20,0 | 30,0 | 120,0 |
| ЭРВИП.НТ-50/40 | 50/40 | 30,0 | 50,0 | 250,0 |
| ЭРВИП.НТ-50/50 | 50/50 | 50,0 | 100,0 | 500,0 |
| ЭРВИП.НТ-80/65 | 80/65 | 90,0 | 140,0 | 700,0 |
| ЭРВИП.НТ-80/80 | 80/80 | 130,03 | 200,0 | 1000,0 |
Таблица 3 - Метрологические и технические характеристики расходомеров-
счетчиков
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема для жидкости (при установке расходомеров-счетчиков согласно п. 2.1.10 4213-027-77852729-2013 РЭ), не более, %: - в диапазоне расходов от Qmin до Qo - в диапазоне расходов от Qo до Qmax | ±2,5 ±1,5 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема для жидкости (при установке расходомеров-счетчиков с рекомендованными в п. 2.2.1.21 4213-027-778527292013 РЭ длинами прямолинейных участков до и после расходомеров-счетчиков), не более, %: - в диапазоне расходов от Qmin до Qo - в диапазоне расходов от Qo до Qmax | ±1,5 ±1,0 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа в рабочих условиях, не более, %: - в диапазоне расходов от Qmin до Qo - в диапазоне расходов от Qo до Qmax | ±2,5 ±1,5 |
| Параметры измеряемой среды: - температура, °С газ в рабочих условиях, °С низкотемпературная жидкая среда, °С высокотемпературная жидкая среда, °С - плотность при нормальных условиях, не менее, кг/м3 - содержание механических примесей, не более, мг/м3 - избыточное давление, МПа - вязкость, не более, м2/с | от минус 40 до плюс 50 от плюс 1 до плюс 90 от плюс 1 до плюс 150 0,6 50 от 0 до 4,0 12010-6 |
| Маркировка взрывозащиты: - для обычного исполнения - для высокотемпературного исполнения | 1 Ех d 11В Т5СЬ 1 Ех d 11В Т3СЬ |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | от минус 40 до плюс 70 от 0 до 95 при 35 °С, без конденсации влаги от 84 до 106,7 |
| Напряжение питания, В | от 18 до 24 |
| Потребляемая мощность, Вт, не более | 2,4 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист руководства по эксплуатации типографическим способом и на корпуса расходомеров-счетчиков в виде голографической наклейки.
Таблица 4 - Комплектность расходомеров-счетчиков вихревых ЭРВИП.НТ
| Наименование | Количество |
| Расходомер-счетчик вихревой ЭРВИП.НТ | 1 экз. |
| Расходомеры-счетчики вихревые ЭРВИП.НТ. Паспорт 4213-027-77852729-2013 ПС | 1 экз. |
| Расходомеры-счетчики вихревые. Руководство по эксплуатации. 4213-027-77852729-2013 РЭ | 1 экз. |
осуществляется в соответствии с разделом 4 Руководства по эксплуатации 4213-02777852729-2013 РЭ, утвержденным ГЦИ СИ ООО «Метрологический центр СТП» 25 июля 2014 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода жидкости должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,3%;
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода газа должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,5%
Метод (методика) измерений изложен в документе «Расходомеры-счетчики вихревые ЭРВИП.НТ. Руководство по эксплуатации. 4213-027-77852729-2013 РЭ».
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым ЭРВИП.НТ
1. ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
3. ТУ 4213-027-77852729-2013 «Расходомеры-счетчики вихревые ЭРВИП.НТ»
- при выполнении государственных учетных операций и учете количества энергетических ресурсов;
- при осуществлении торговли.
| Зарегистрировано поверок | 108 |
| Поверителей | 14 |
| Актуальность данных | 18.09.2024 |
