| Номер в госреестре | 60270-15 |
| Наименование СИ | Гигрометры кулонометрические |
| Обозначение типа СИ | БАЙКАЛ-5ЦМ |
| Изготовитель | ООО "НИИПКЦ Исток", г.Ангарск; ООО "НПП ОКБА", г.Ангарск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометр кулонометрический БАЙКАЛ-5ЦМ (далее - гигрометр), предназначен для измерения объемной доли влаги (далее ОДВ) в воздухе, азоте, кислороде, водороде, инертных газах и газовых смесях, не взаимодействующих с фосфорным ангидридом.

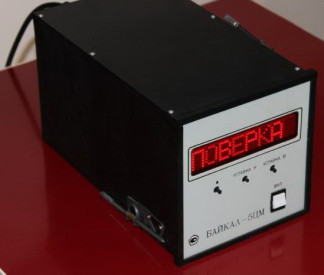

Г игрометр является цифровым, показывающим, непрерывно-действующим стационарным прибором. Внешний вид гигрометра приведен на рис. 1. Места для пломбирования обозначены стрелками.
Работа гигрометра основана на непрерывном извлечении влаги из дозируемого потока анализируемого газа высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной влаги под действием постоянного напряжения на водород и кислород с измерением тока электролиза.
Основным элементом гигрометра является кулонометрический чувствительный элемент, состоящий из стеклянного цилиндрического корпуса в канале которого размещены платиноиридиевые электроды, выполненные в виде геликоидальных несоприкасающих-ся спиралей. Электроды расположены последовательно друг за другом по ходу газового тракта и вплавлены в стекло. Между электродами нанесена пленка частично гидратированной пятиокиси фосфора (Р2О5), обладающей высокой влагосорбирующей способностью. Через чувствительный элемент проходит анализируемый газ, расход которого поддерживается постоянным. Величина расхода газа выбрана таким образом, чтобы практически вся влага извлекалась из потока анализируемого газа пленкой пятиокиси фосфора. К электродам приложено напряжение от источника постоянного тока, величина которого превышает потенциал разложения воды. Таким образом, одновременно с непрерывным количественным поглощением влаги пленкой сорбирующего вещества происходит электролитическое разложение поглощенной влаги. В установившемся режиме ток электролиза является мерой содержания влаги в газе.
_Таблица 1_
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений объемной доли влаги, млн-1 | от 0 до 20, от 0 до 200 |
| Пределы допускаемой основной приведенной погрешности измерения объемной доли влаги, не более, %. | ± 6,0 в диапазоне от 0 до 20 млн-1 ± 4,0 в диапазоне от 0 до 200 млн-1 |
| Представление измеренной информации. | Цифровой дисплей; аналоговый сигнал (4 - 20) мА или (0 - 5) мА. |
| Пересчет измеренных значений объемной доли влаги в значения других величин влажности. | Массовая концентрация, мг/м ; температура точки росы, °С |
| Пределы допускаемой дополнительной приведенной погрешности А • (Т), вызванной изменением температуры окружающего воздуха от нормальных условий применения на каждые 10 °С в пределах рабочих условий применения | ± 2,0 % |
| Пределы допускаемой дополнительной приведенной погрешности А • (Ра), вызванной изменением атмосферного давления на каждые 3,3 кПа (25 мм рт.ст.) в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.) | ± 2,0 % |
| Пределы допускаемой дополнительной погрешности А • (Рр), вызванной отклонением входного давления анализируемого газа от номинального значения на каждые 30 % в пределах рабочих условий применения | ± 1,0 % |
| Время начала реагирования, мин, не более | 0,5 |
| Время установления показаний Т0,9, мин, не более | 20,0 |
Продолжение таблицы 1
| Наименование характеристики | Значение характеристики |
| Время непрерывной работы гигрометра, в течение которого изменение основной приведенной погрешности не превышает 0,5 его нормированного значения, сутки | 30 |
| Номинальный расход анализируемого газа через чувствительный элемент гигрометра, см /мин | 75 |
| Электрическая мощность, потребляемая гигрометром, не более, Вт | 20 |
| Г абаритные размеры, не более, мм | 150x155x320 |
| Масса, не более, кг | 2,5 |
| Условия эксплуатации: - температура среды и анализируемого газа, °С - атмосферное давление, кПа - относительная влажность, % - входное давление анализируемого газа, МПа | от 5 до 50 от 84 до 106,7 до 80 от 0,16 до 1,0 |
наносится на переднюю панель гигрометра методом сеткографии и на титульный лист руководства по эксплуатации методом ксерокопирования.
Таблица 2
| Обозначение | Наименование | Кол-во, шт | Примеча ние |
| 5К2.840.069 | Г игрометр кулонометрический БАЙКАЛ-5ЦМ | 1 | |
| 5К4.070.275 | Комплект запасных частей | 1 | |
| 5К4.072.127 | Комплект принадлежностей | 1 | |
| Комплект монтажный частей | |||
| Шнур сетевой компьютерный | 1 | • =1,8 м | |
| Документация | |||
| 5К2.840.069 РЭ | Гигрометр кулонометрический БАЙКАЛ-5ЦМ. Руководство по эксплуатации | 1 | |
| МИ 5К0.283.001-2012 | Методика измерений расхода газа пузырьковым методом | 1 | |
| М 02-2012-01.002942012 | Свидетельство об аттестации методики измерений | 1 | |
| СТП 5К0.054.016-02 | Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы | 1 | |
| 5К4.079.068 | Комплект электрической и газовой схем | 1 |
осуществляется по МИ 2947-2005 «ГСИ. Гигрометры кулонометрические. Методика поверки».
Перечень основных средств поверки (эталонов): Генератор влажного газа эталонный Родник-6 ТУ 4215-043-14464306-2011. Диапазон значений объемной доли влаги
- от 0,3 до 2000 млн-1. Предел относительной погрешности воспроизведения объемной доли влаги не более ± 1,5 %.
Метод измерения изложен в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к гигрометрам
1. ГОСТ 8.547-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. ГОСТ Р 8.758-2011 ГСИ. Гигрометры кулонометрические. Общие технические
условия.
4. ТУ 4215-065-80271500-2014 Гигрометр кулонометрический БАЙКАЛ-5ЦМ. Технические условия.
