Государственный реестр средств измерений

Блоки управления БУЦ-3, 60279-15

60279-15
Блоки управления БУЦ-3 (далее - блок) предназначены для задания режимов работы, регулирования и контроля входных и выходных параметров станций катодной защиты СКЗ-ИП-Б (далее - станция) в ручном и дистанционном режимах.
Карточка СИ
Номер в госреестре 60279-15
Наименование СИ Блоки управления
Обозначение типа СИ БУЦ-3
Изготовитель Публичное акционерное общество Ставропольский радиозавод «Сигнал» (ПАО «Сигнал»), г. Ставрополь
Год регистрации 2015
Срок свидетельства 28.02.2025
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Блоки управления БУЦ-3 (далее - блок) предназначены для задания режимов работы, регулирования и контроля входных и выходных параметров станций катодной защиты СКЗ-ИП-Б (далее - станция) в ручном и дистанционном режимах.

Описание

Блоки являются составной частью станций катодной защиты подземных металлических сооружений от электрохимической коррозии.

Блоки обеспечивают:

1)    измерение и отображение на встроенном табло значений:

-    выходного напряжения станции;

-    выходного тока станции;

-    суммарного потенциала на защищаемом сооружении;

-    поляризационного потенциала на защищаемом сооружении;

-    напряжения питающей сети;

-    общего времени работы;

-    времени работы с заданным значением параметра (времени защиты);

2)    задание значений уставок параметров с помощью встроенной клавиатуры:

-    выходного напряжения станции;

-    выходного тока станции;

-    суммарного потенциала на защищаемом сооружении;

-    поляризационного потенциала на защищаемом сооружении;

3)    задание с помощью встроенной клавиатуры и световую индикацию режимов работы станции:

-    режим стабилизации выходного тока;

-    режим стабилизации выходного напряжения;

-    режим стабилизации защитного потенциала (суммарного или поляризационного);

-    режим отключения силовых блоков станции;

-    режим дистанционного управления;

4)    световую индикацию состояния станции:

-    авария;

-    обрыв электрода сравнения;

-    режим удвоенного выходного напряжения;

5)    передачу по интерфейсу RS-485 сигналов телеизмерения:

-    выходного напряжения станции;

-    выходного тока станции;

-    суммарного потенциала на защищаемом сооружении;

-    поляризационного потенциала на защищаемом сооружении;

-    напряжения питающей сети;

-    количества импульсов телеметрического выхода счетчика электроэнергии;

-    общего времени работы;

-    времени работы с заданным значением параметра (времени защиты);

-    температуры внутри блока управления;

6)    передачу по интерфейсу RS-485 телесигнализации:

-    о режиме дистанционного управления;

-    об аварийном состоянии;

-    об обрыве электрода сравнения;

-    о переводе в режим удвоенного выходного напряжения станции;

-    о несанкционированном открывании двери станции;

7)    прием по интерфейсу RS-485 сигналов телеуправления:

-    переключение режимов работы станции;

-    перевод в режим поддержания суммарного потенциала;

-    отключение силовых блоков станции;

8)    прием по интерфейсу RS-485 сигналов телерегулирования:

-    уставка значения выходного тока станции;

-    уставка значения выходного напряжения станции;

-    уставка значения суммарного (поляризационного) потенциала на защищаемом сооружении;

9)    формирование управляющего напряжения для силовых блоков станции.

Прием и передача информации по интерфейсу RS-485 осуществляется в соответствии с протоколом Modbus RTU.

Функционально блоки состоят из платы управления и платы индикации.

Плата управления включает следующие узлы:

-    процессор;

-    канал измерения выходного тока;

-    канал измерения выходного напряжения;

-    канал измерения защитного потенциала;

-    канал измерения переменного напряжения сети электропитания;

-    канал формирования управляющего напряжения 0-5 В;

-    канал интерфейса RS-485;

-    узел контроля состояния двери;

-    узел счетчика электроэнергии;

-    узел электропитания, включающий трансформатор и преобразователи напряжения.

Плата индикации включает следующие основные узлы:

-    процессор;

-    узел индикации, состоящий из табло на семисегментных индикаторах, и единичных светодиодных индикаторов;

-    кнопочную клавиатуру.

Конструктивно блоки выполнены в виде металлического короба, состоящего из корпуса и крышки. В корпусе закреплена плата управления и соединители, обеспечивающие подключение блока к станции. На крышке закреплена плата индикации с клавиатурой, контрольные гнезда и держатель предохранителя. Корпус и крышка крепятся друг к другу четырьмя винтами. Для обеспечения невозможности несанкционированного вскрытия блока один из винтов имеет пломбировочную чашку с мастикой для нанесения клейма поверителя.

На верхней и нижней поверхности корпуса расположены разъемы, предназначенные для подсоединения питающей сети, измерительных и сигнальных цепей, цепи управления силовой частью станции и цепей интерфейса RS-485.

Конструкция корпуса блока обеспечивает защиту от проникновения посторонних предметов, соответствующую степени защиты IP40.

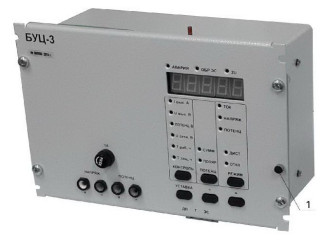

Общий вид блока и расположение места для нанесения оттиска поверителя показаны на рисунке 1.

I

1 - Место пломбирования

Рисунок 1 - Общий вид блока

Программное обеспечение

В качестве процессора платы управления применен микроконтроллер фирмы "Atmel".

Все каналы измерения и формирования сигналов имеют гальваническую развязку портов от процессора.

В качестве процессора платы индикации применен микроконтроллер фирмы "Microchip"

Программирование контроллеров осуществляется на этапе настройки плат через разъемы для программирования в плате управления и плате индикации в соответствии с инструкциями по программированию ИЖСК.687243.134И21, ИЖСК.687243.049И21.

Изменение или удаление встроенного программного обеспечения через внешние разъемы невозможно. Точность измерения параметров обеспечивается заданием калибровочных коэффициентов в процессе настройки блока в соответствии с инструкцией по настройке ИЖСК.656126.006 И2. Защита от изменения калибровочных коэффициентов выполняется снятием джампера на плате управления после настройки и пломбированием блока пломбой с оттиском клейма поверителя. Калибровочные коэффициенты сохраняются в энергонезависимой памяти на плате управления блока.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа платы индикации BUC_AVR_izm04.hex Программа платы управления BUC PIC izm04.hex

Номер версии (идентификационный номер) ПО

Программа платы индикации 2

Программа платы управления 2

Цифровой идентификатор ПО

Программа платы индикации 87F2BBB5 Программа платы управления F2D73DE7

Уровень защиты программного обеспечения - «высокий» согласно Р 50.2.077 - 2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Значение параметра

Номинальное значение напряжения питания, В

220

Номинальное значение частоты сети, Гц

50

Рабочие условия применения:

- предельный рабочий диапазон температур, оС

от минус 45 до +45

- относительная влажность воздуха при температуре 25 оС, %

до 98

Диапазон измерения входного напряжения, В

160-260

Пределы основной приведенной погрешности измерения, %:

- по каналу телеметрии

± 2,5

- встроенным индикатором

± 5

Диапазон измерения суммарного потенциала, В

-(0,5-3,5)

Пределы основной приведенной погрешности измерения, %:

- по каналу телеметрии

± 1

- встроенным индикатором

± 2,5

Диапазон измерения поляризационного потенциала, В

-(0,5-3,5)

Пределы основной приведенной погрешности измерения, %:

- по каналу телеметрии

± 1

- встроенным индикатором

± 2,5

Диапазон измерения выходного напряжения, В

1-100

Пределы основной приведенной погрешности измерения, %:

- по каналу телеметрии

± 0,5

- встроенным индикатором

± 2,5

Диапазон измерения выходного тока, А

1-100

Пределы основной приведенной погрешности измерения, %:

- по каналу телеметрии

± 0,5

- встроенным индикатором

± 2,5

Пределы дополнительной относительной погрешности измерения в диапазоне рабочих температур, %/оС:

-    входного напряжения

-    суммарного потенциала

-    поляризационного потенциала

-    выходного напряжения

-    выходного тока

±0,05

±0,005

±0,005

±0,01

±0,01

Пределы относительной погрешности счёта импульсов от счётчика

± 0,1

электроэнергии и передачи их количества по каналу телеметрии, %

Входное сопротивление цепи измерения защитного потенциала, МОм, не менее

10

Скорость обмена данными по интерфейсу RS-485, бит/с

9600

Масса, кг, не более

3

Г абаритные размеры (ширина; высота; глубина), мм, не более

244; 160; 115

Примечание - Нормирующим значением при определении приведенных погрешностей является наибольшее значение диапазона измерений

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели блока методом сеткографии, на титульном листе паспорта - типографским способом.

Комплектность

В комплект поставки входят:

-    блок управления БУЦ-3;

-    паспорт ИЖСК.656126.006ПС.

По требованию организаций, проводящих поверку и ремонт блоков, дополнительно поставляются:

-    методика поверки ИЖСК.656126.006Д1;

-    CD-диск с программой «Tester.exe».

Поверка

осуществляется по документу ИЖСК.656126.006Д1 «Блоки управления БУЦ-3. Методика поверки», утвержденному ГЦИ СИ ФБУ "Ставропольский ЦСМ" 02.02.2015 г.

Таблица 3- Перечень основных средств поверки

Тип оборудования

Основные метрологические характеристики

Вольтметр универсальный цифровой B7-40

Постоянное и переменное напряжение от 0,01 мВ до 1000 В; ПГ ±0,1 %; Измерение силы постоянного и переменного тока от 0,01 мкА до 10 А, ПГ от ±0,15 % до ±0,5 %

Генератор импульсов Г5-82

амплитуда импульсов (0,6.. .60) В; период повторения импульсов (1.9,9*10 ) мкс; погрешность установки периода повторения ±0,003 Т

Частотомер электронный Ч3-57

Измерение частоты в диапазоне от 1 Гц до 100 МГц; максимальное входное напряжение 10 В; минимальная длительность импульса входного сигнала 5 нс

Источник питания постоянного тока Б5-50

Постоянное напряжение (1.299) В; ток (1.299) мА; ПГ ±0,5 %; ±1 %

Линейный автотрансформатор TDGC2-0,5-B

Регулирование переменного напряжения (0.. .260) В; максимальный ток 2 А

ПЭВМ с установленной программой " Tester.exe "

Совместимая с IBM PC; минимальный состав: процессор Intel Pentium II 300 МГц; ОЗУ 256 Мбайт; свободный USB-порт

Преобразователь интерфейсов USB - RS-485

ИЖСК.468152.001; скорость обмена: 9600 бит/с

Кабель USB type A - USB type B

Кабель соединительный

ИЖСК.685611.018

Пульт проверки

ИЖСК.468219.534

Примечание - Допускается использование других аналогичных средств поверки, обеспечивающих требуемую точность.

Сведения о методах измерений

Метод измерений приведен в паспорте ИЖСК.656126.006ПС.

Нормативные документы, устанавливающие требования к блокам управления БУЦ-3

1. ИЖСК.656126.006ТУ "Блок управления БУЦ-3. Технические условия".

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
