| Номер в госреестре | 60283-15 |
| Наименование СИ | Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО "Мосэнерго") |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго»), далее - ИС, предназначена для измерения и контроля технологических параметров в реальном масштабе времени (температуры, влажности, давления, расхода, уровня, частоты вращения, виброперемещения, виброускорения и линейных перемещений), выработки сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
ИС представляет собой трехуровневую иерархическую измерительно-управляющую систему и включает в себя следующие уровни:
- нижний уровень включает в себя первичные измерительные преобразователи (ПИП); датчики контроля параметров тепломеханического оборудования; контактные устройства, обеспечивающие формирование дискретной информации о состоянии (положении) различных элементов оборудования или элементов управления этим оборудованием; датчики положения исполнительных механизмов, формирующие информацию о положении исполнительного механизма в виде аналогого сигнала;
- средний уровень представляет собой контроллеры программируемые SIMATIC S7-300 (Госреестр № 15772-11) и модули ввода-вывода сигналов специальные SIMATIC модели AddFEM (Госреестр № 36820-08). Конструктивно контроллеры программируемые SIMATIC S7-300 выполнены из соединенных согласно требуемой конфигурации аналоговых модулей ввода типа SM331 (6ES7331-7KF02-0AB0 и 6ES7331-7NF10-0AB0) и SM336 (6ES7336-4GE00-0AB0) - для унифицированных сигналов тока и напряжения; SM331 (6ES7331-1PF01-0AB0) -для сигналов от термопреобразователей сопротивления; SM331 (6ES7331-7PF11-0AB0) - для сигналов от преобразователей термоэлектрических); аналоговых модулей вывода типа SM332 (6ES7332-5HF00-0AB0) для формирования аналоговых выходных сигналов. Для преобразования входных электрических сигналов, поступающих от преобразователей перемещения TQ и вибропреобразователей CA, и контроля состояния технологического оборудования используются блоки преобразования и обработки измерительной информации VM600 (Госреестр № 41230-09).
- верхний уровень включает в себя: АРМ оперативного и обслуживающего персонала, средства локальной вычислительной сети, объединяющей АРМы и сервер, экраны коллективного пользования, средства аварийного останова. Информация об измеряемых параметрах технологического процесса, настройка и конфигурирование параметров и характеристик ИС осуществляется с АРМ.
Принцип действия ИС заключается в следующем: первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный электрический аналоговый сигнал. Модули ввода-вывода измеряют выходные электрические сигналы от ПИП, выполняют их аналого-цифровое преобразование и осуществляют приём и обработку дискретных сигналов, и, на основе полученных данных, формируют сигналы автоматизированного контроля и управления в реальном масштабе времени технологическим процессом, согласно заложенной программе управления. Информация об измеряемых параметрах технологического процесса по цифровому каналу передается от модулей ввода-вывода на автоматизированное рабочее место (АРМ) оператора, предназначенное для мониторинга и оперативного управления технологическим процессом.
ИС обеспечивает выполнение следующих функций:
- измерение и первичную обработку измерительной информации, линеаризацию, масштабирование, усреднение данных;
- регистрацию и архивирование информации и событий с присвоением временной метки;
- формирование сигналов предупредительной и аварийной сигнализации по уставкам, заданным программным путем;
- диагностику оборудования;
- программно-логическое управление исполнительными устройствами объекта;
- регулирование технологических процессов объекта;
- технологические защиты и блокировки;
- вывод и отображение текущих значений параметров на АРМ операторов.
Связь компонентов среднего и верхнего уровней ИС обеспечивается по интерфейсам сети Industrial Ethernet с применением медных и оптических линий.
Перечень и состав измерительных каналов (далее - ИК) ИС приведены в таблице 2 и 3.

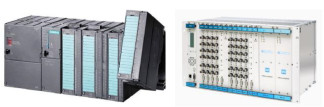

На рисунке 1 и 2 представлен общий вид компонентов ИС.
На рисунке 3 приведена структурная схема ИС.
| Р. ДОК* | К Твд(1ш>-1,>ЖЛ ..ш*т — | 1 Полавов О0<№дованне — ■ | I 1 | * Н ЬТ^.фГ Чф># |
| _____1 |
Рис. 2. Структурная схема системы измерительно-управляющей АСУ ТП газовой и паровой турбин, входящих в состав силовой установки S^5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго»).
Структура и функции программного обеспечения (ПО) ИС:
ПО ИС можно разделить на встроенное ПО и ПО, устанавливаемое на АРМ.
Встроенное ПО функционирует в системе программирования SPPA-T3000 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, диагностику оборудования, обеспечение работы предупредительной и аварийной сигнализации. Встроенное ПО устанавливается в энергонезависимую память модулей контроллеров в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
ПО АРМ обеспечивает работу станции оператора, осуществляет отображение измеренных значений параметров технологического процесса, отвечает за сбор и хранение архивной информации, обеспечивает связь со сторонними системами, отвечает за резервное копирование данных, обеспечивает интерфейс для конфигурирования системы в целом и отдельных ее параметров.
ПО ИС относится к метрологически значимой части программного обеспечения.
Идентификационные данные ПО ИС приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | 6ES78104CC100YA5 | SPPA-T3000 |
| Номер версии (идентификационный номер ПО) | Не ниже V.5.5 | Version 4.35.01 |
| Цифровой идентификатор ПО | Не используется | Не используется |
| Другие идентификационные данные (если имеются) | Не используется | Не используется |
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | GT81 | ST |
| Номер версии (идентификационный номер ПО) | Не ниже 10 05 08 | Не ниже 10 05 23 |
| Цифровой идентификатор ПО | E265B97E935ABD78E3FCE | 29542576CC7E4D5D1DC3 |
| 31966AD9450 | 65 CEDAB 6E577 | |
| Другие идентификационные данные (если имеются) | MD5 | MD5 |
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИС предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
- использование межсетевых экранов (фаерволов).
Шкафы с модулями и контроллерами, а также помещения, в которых размещается аппаратура среднего и верхнего уровней имеют замки и концевые выключатели.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Перечень ИК ИС и их метрологические характеристики
| № | Нижний уровень | Средний уровень | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для доверительной вероятности Р = 0,95 | |||||
| Идентификационный номер в системе (KKS) | Наименование ПИП, № ГР | Диапазон измерений | Пределы допускаемой основной погрешности | Модуль ввода-вывода SIMATIC | Диапазон входного сигнала | Пределы допускаемой основной погрешности | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры пара | ||||||||
| 1 | 80LBA90CT001A,B 80LBD20CT001A,B 80LBD30CT001A,B 80LBG30CT001A,B | Преобразователи термоэлектрические ТХА Метран-201, 19985-00 | от 0 до плюс 400 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | ХА(K) | Д = ± 0,5 °С | |> = ± 8 ° О |
| 2 | 80LBA20CT007A,B 80LBA21CT001A,B 80LBA22CT001A,B 80LBB50CT007A,B 80LBB50CT008A,B 80LBB50CT009A,B 80LBB51CT001A,B 80LBB52CT001A,B 80LBB55 CT001A,B 80LBB55 CT002A,B 80LBB55CT003A,B | Преобразователи термоэлектрические ТХА Метран-201, 19985-00 | от 0 до плюс 800 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | ХА(K) | Д = ± 0,5 °С | >=±10°C |
| 3 | 80LBC40CT001A,B | Преобразователи термоэлектрические ТХА Метран-201, 19985-00 | от 0 до плюс 600 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | ХА(Ю | Д = ± 0,5 °С | > = ± 8 ° о |
| 4 | 80MAA50CT021A,B 80MAA50CT022A,B 80MAA50CT023A,B | Преобразователь термоэлектрический с двумя термопарами модели 1133-11715/3*3000, 55159-13 | от 0 до плюс 600 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 8 ° о |
| ИК температуры металла | ||||||||
| 5 | 80MAA50CT011A,B 80MAA50CT012A,B 80MAA50CT013A,B | Преобразователи термоэлектрические с двумя термопарами модели 1133-11694/3*7000, 55158-13 | от 0 до плюс 600 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 6 ° о |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 6 | 80MAC10CT071A,B,С 80MAC10CT072A,B,C 80MAC10CT073A,B,C | Преобразователь термоэлектрический с тремя термопарами модели 1153-11-137/200*6000-3K, 55877-13 | от минус 40 до плюс 200 °С | класс допуска 1 | 6ES7336- 4GE00-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | > = ± 5 ° О |
| 7 | 80MAD11CT011A,B,C 80MAD11 CT012A,B,C 80MAD11 CT013A,B,C 80MAD11 CT014A,B,C | Преобразователь термоэлектрические модели sb68F56G38, 55879-13 | от минус 40 до плюс 200 °С | класс допуска 1 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 3,5 °C |
| 8 | 80MAD11CT031A,B,C 80MAD11CT032A,B,C 80MAD11CT033A,B,C 80MAD11CT034A,B,C | Преобразователи термоэлектрические модели sb68E93ra1, 55875-13 | от минус 40 до плюс 200 °С | класс допуска 1 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 3,5 °C |
| 9 | 80MAD12CT013A,B,C 80MAD12CT014A,B,C 80MAD12CT017A,B,C 80MAD13 CT013A,B,C 80MAD13 CT017A,B,C | Преобразователи термоэлектрические модели sb68F56G38, 55878-13 | от минус 50 до плюс 200 °С | класс допуска 1 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 3,5 °C |
| 10 | 80MKA10CT010 80MKA10CT020 80MKA10CT030 80MKA10CT011 80MKA10CT021 80MKA10CT031 80MKA10CT012 80MKA10CT022 80MKA10CT032 80MKA10CT013 80MKA10CT023 80MKA10CT033 80MKA10CT014 80MKA10CT024 80MKA10CT034 | Термопреобразователеи сопротивления платиновые модели 2-116948, 59066-14 | от 0 до плюс 150 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 11 | 80MKD11CT017 80MKD12CT017 | Преобразователи термоэлектрические исполнения MQ0206-PVDF, 56109-13 | от 0 до плюс 120 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 3 ° О |
| 12 | 81MBA25CT101 | Термопреобразователь сопротивления платиновый модели 7122, 56565-14 | от 0 до плюс 200 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 13 | 81MBD11CT101A,B,C 81MBD11CT102A,B,C 81MBD12CT101A,B,C | Преобразователь термоэлектрический серии ТС модификация TC53, 48012-11 | от 0 до плюс 200 °C | класс допуска 1 | 6ES7331- 7PF11-0AB0 | Тип K | Д = ± 0,5 °С | > = ± 6,5 °C |
| 14 | 81MBD12CT102A,B 81MBD12CT103A,B 81MBD12CT112A,B 81MBD12CT113A,B | Преобразователи термоэлектрические ТС044 исполнения A3GB24091, 56111-13 | от 0 до плюс 200 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 4 ° О |
| 15 | 81MBD12CT104A,B 81MBD12CT105A,B 81MBD12CT114A,B 81MBD12CT115A,B | Преобразователи термоэлектрические поверхностные ТС044 исполнения A3GB24077, 56110-13 | от 0 до плюс 200 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 4 ° О |
| 16 | 81MBN12CT001F 81MBN12CT001H 81MBN12CT001K | Термопреобразователи сопротивления платиновые модели M-OK/ZS, 59332-14 | от минус 40 до плюс 180 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° о |
| 17 | 81MBN12CT105A,B 81MBN12CT106A,B | Термопреобразователи сопротивления TR10-C, 47279-11 | от 0 до плюс 150 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2,5 °C |
| 18 | 81MBN12CT107A,B 81MBN12CT108A,B | Термопреобразователи сопротивления платиновые 2PT100/B -20x6-M 10x1 -2/3, 56108-13 | от минус 40 до плюс 125 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 19 | 81MKA20CT001A,B 81MKA20CT002A,B 81MKA20CT003A,B 81MKA20CT004A,B 81MKA20CT005A,B 81MKA20CT006A,B 81MKA20CT007A,B 81MKA20CT008A,B 81MKA20CT009A,B 81MKA20CT010A,B 81MKA20CT011A,B 81MKA20CT012A,B | Термопреобразователи сопротивления платиновые модели DNWT-B4, 59330-14 | от минус 40 до плюс 150 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 20 | 81MKD11CT014A,B,C 81MKD12CT014A,B,C | Преобразователи термоэлектрические модели ТС104175, 2015 | от минус 40 до плюс 125 °С | Д = ± 2,2 °С | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 3 ° О |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры жидкости | ||||||||
| 21 | 80MAJ60CT001A,B 80MAJ70CT001A,B | Термопреобразователи сопротивления платиновые модели 7MC1006-2DD11, 55249-13 | от 0 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 22 | 80MAX01CT001A,B 80MAX05CT001A,B | Термопреобразователи сопротивления платиновые 0065, 22257-11 | от 0 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 23 | 81MBA54CT101A,B | Термопреобразователи сопротивления платиновые модели Pt100 Mi EEx e, 56569-14 | от минус 20 до плюс 450 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = ± 3,5 °C |
| 24 | 81MBX01CT101A,B | Термопреобразователи сопротивления TR10-B, 47279-11 | от минус 50 до плюс 250 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = ± 2,5 °C |
| ИК температуры масла | ||||||||
| 25 | 80MAV10CT001A,B 80MAV42CT001A,B 80MAV42CT002A,B | Термопреобразователи сопротивления платиновые модели W-DYS (RK), 55250-13 | от 0 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 26 | 80MAV35 CT001 | Термометр сопротивления платиновый MW-MOK, 44372-10 | от 0 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 27 | 81MBV26CT103A,B 81MBV26CT104A,B 81MBV31CT102A,B 81MBV35CT101A,B 81MBV35CT102A,B 81MBV26CT103A,B 81MBV31CT102A,B | Термопреобразователи сопротивления платиновые модели Pt100 Mi EEx e, 56569-14 | от минус 20 до плюс 450 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = ± 3,5 °C |
| 28 | 81MBV26CT101A,B | Термопреобразователь сопротивления платиновый модели DB812.20, 55389-13 | от минус 50 до плюс 250 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 29 | 81MBV10CT101A,B | Термопреобразователи сопротивления платиновые модели DB812.1, 55388-13 | от 0 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК температуры воздуха | ||||||||
| 30 | 80MKA71CT011 80MKA71CT012 80MKA73CT011 80MKA73CT012 80MKA76CT011 | Термопреобразователи сопротивления платиновые модели WQ0233 исполнения 1003576, 56567-14 | от минус 25 до плюс 120 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 31 | 81MBA11CT101A,B 81MBA11CT102A,B 81MBA11CT103A,B | Термопреобразователи сопротивления TR10-C (TR201), 47279-11 | от минус 60 до плюс 400 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 3 ° О |
| 32 | 81MBA12CT101A,B 81MBA12CT102A,B | Преобразователи термоэлектрические с двумя термопарами модели TC201-S, 55157-13 | от 0 до плюс 1000 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | >=±10°C |
| 33 | 81MBH40CT101A,B 81MBH40CT102A,B 81MBH40CT103A,B | Термопреобразователи сопротивления платиновые модели 2Pt100/B/2 исполнения 31151621, 56107-13 | от 0 до плюс 600 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 4,5 °C |
| 34 | 81MBL11CT001 | Термогигрометр HMT330, 30962-12 | от минус 40 до плюс 80 °С | Д = ± (0,2+ 0,0034 (20-t)) °С; Д = ± (0,2+ 0,0025 (t-20)) °С | 6ES7331- 7NF10-0AB0 | от 0 до 1 В | Y = ± 0,05 % | > = ± ° О |
| 35 | 81MBL11CT010 | Термогигрометр HMT330, 30962-12 | от минус 50 до плюс 60 °С | Д = ± (0,2+ 0,0034 (20-t)) °С; Д = ± (0,2+ 0,0025 (t-20)) °С | 6ES7331- 7NF10-0AB0 | от 0 до 1 В | Y = ± 0,05 % | > = ± ° О |
| 36 | 81MBL11CT011 81MBL11CT012 | Термопреобразователи сопротивления платиновые модели 818.3, 56568-14 | от минус 50 до плюс 100°С | класс допуска B | 6ES7331- 7NF10-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° о |
| 37 | 81MBL50CT001 81MBL50CT002 81MBL50CT003 81MBL50CT004 | Преобразователи измерительные Sitrans TH300, 45822-10 | от минус 60 до плюс 120 °С | Д = ± 0,1°С, Д = ± 0,5°С(1) | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,05 % | > = ± 3 ° о |
| 38 | 81MKC10CT181A,B | Термопреобразователь сопротивления платиновый модели M-KK/ZS, 57549-14 | от минус 20 до плюс 150 °С | класс допуска A | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° о |
| 39 | 81MKC10CT183A,B | Термопреобразователь сопротивления платиновый модели LT-Y, 57839-14 | от минус 20 до плюс 150 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 3 ° о |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 40 | 81SAM30CT101 81SAM30CT102 81SAM30CT111 81SAM30CT112 | Термопреобразователи сопротивления TR, 47279-11 | от минус 20 до плюс 100 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | A = 2 ° О |
| ИК температуры уходящих газов | ||||||||
| 41 | 81MBA26CT101A,B,C 81MBA26CT102A,B,C 81MBA26CT103A,B,C 81MBA26CT104A,B,C 81MBA26CT105A,B,C 81MBA26CT106A,B,C 81MBA26CT107A,B,C 81MBA26CT108A,B,C 81MBA26CT109A,B,C 81MBA26CT110A,B,C 81MBA26CT111A,B,C 81MBA26CT112A,B,C 81MBA26CT113A,B,C 81MBA26CT114A,B,C 81MBA26CT115A,B,C 81MBA26CT116A,B,C 81MBA26CT117A,B,C 81MBA26CT118A,B,C 81MBA26CT119A,B,C 81MBA26CT120A,B,C 81MBA26CT121A,B,C 81MBA26CT122A,B,C 81MBA26CT123A,B,C 81MBA26CT124A,B,C | Преобразователи термоэлектрические TC40, 48012-11 | от 0 до плюс 650 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | A = 8 ° О |
| 42 | 81MBR10CT001A,B 81MBR10CT002A,B 81MBR10CT003A,B 81MBR10CT004A,B 81MBR10CT005A,B 81MBR10CT006A,B | Преобразователи термоэлектрические с двумя термопарами модели 2хК, 56112-13 | от 0 до плюс 1000 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | A=±10°С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ИК темпе | ратуры газа | |||||||
| 43 | 81MBM12CT101 81MBM12CT102 81MBM12CT103 81MBM12CT104 81MBM12CT105 81MBM12CT106 81MBM12CT107 81MBM12CT108 81MBM12CT109 81MBM12CT110 81MBM12CT111 81MBM12CT112 81MBM12CT113 81MBM12CT114 81MBM12CT115 81MBM12CT116 81MBM12CT117 81MBM12CT118 81MBM12CT119 81MBM12CT120 81MBM12CT121 81MBM12CT122 81MBM12CT123 81MBM12CT124 81MBM12CT151 81MBM12CT152 81MBM12CT153 81MBM12CT154 81MBM12CT155 81MBM12CT156 81MBM12CT157 81MBM12CT158 81MBM12CT159 81MBM12CT160 81MBM12CT161 81MBM12CT162 81MBM12CT163 81MBM12CT164 81MBM12CT165 | Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15, 56566-14 | от минус 200 до плюс 1000 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | A=±10°С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 81MBM12CT166 81MBM12CT167 81MBM12CT168 81MBM12CT169 81MBM12CT170 81MBM12CT171 81MBM12CT172 81MBM12CT173 81MBM12CT174 | Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15, 56566-14 | от минус 200 до плюс 1000 °С | класс допуска 2 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | >=±10°C | |
| 44 | 81MBP13CT101A,B 81MBP13CT102A,B 81MBP13CT103A,B 81MBP40CT101А,B | Термопреобразователь сопротивления платиновый модели DB812.20, 55389-13 | от минус 50 до плюс 250 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2 ° О |
| 45 | 81MKA75CT011A,B 81MKA75CT012A,B 81MKA75CT031A,B 81MKA75CT032A,B | Преобразователели термоэлектрические модели ТE-3K/MH, 2015 | от минус 25 до плюс 200 °С | класс допуска 1 | 6ES7331- 7PF11-0AB0 | тип K | Д = ± 0,5 °С | > = ± 4 ° о |
| 46 | 81MKA76CT011A,B 81MKA76CT031A,B | Термопреобразователи сопротивления платиновые модели LT-2PT100-B4, 59331-14 | от минус 40 до плюс 260 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 4 ° о |
| ИК температуры жидкого топлива | ||||||||
| 47 | 81MBN12CT101A,B 81MBN51CT101A,B | Термопреобразователи сопротивления TR10-B, 47279-11 | от минус 50 до плюс 250 °С | класс допуска B | 6ES7331- 7PF01-0AB0 | Pt100 | Д = ± 0,5 °С | > = ± 2,5 °C |
| ИК влажности воздуха | ||||||||
| 48 | 81MBL11CM001 | Термогигрометр HMT330, 30962-12 | от 0 до 100 % RH | Д = ± 1,7 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Д = ± 2,5 % |
| ИК расхода воды | ||||||||
| 49 | 80MAN53CF001A, 80MAN53CF001B, 80MAN53CF001С | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10 | от 0 до 50 кг/с | у = ± 0,2 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1,5 % |
| ИК расхода газа | ||||||||
| 50 | 81MBP33CF101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10 | от 0 до 2 кг/с | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| ИК расхода жидкого топлива | ||||||||
| 51 | 81MBL50CF001 | Расходомер электромагнитный Optiflux 4000, 40075-13 | от 0 до 600 м3/ч | 5 = ± 1,7% | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 2 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 52 | 81MBN51CF101 | Расходомер-счетчик турбинный НМ 065.71.FDE160-TC15-G, 56914-14 | от 6 до 120 м3/ч | 5 = ± 1,5% | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 2 % |
| 53 | 81MBN17CF101, 81MBN25CF101 | Расходомеры-счетчики турбинные HMC 065/ F-71-DN100.PN160-14-TS05, 56915-14 | от 6 до 120 м3/ч | 5 = ± 1,5% | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 2 % |
| ИК уровня масла | ||||||||
| 54 | 80MAV10CL021 80MAV10CL022 80MAV10CL023 | Уровнемеры емкостные Liquicap M FMI51-A1EGEJB3A1A, 36668-08 | от 750 до 1250 мм | Д = ±2 мм (для диапазона < 1м); Y = ±2 % (для диапазона > 1м) | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Д = ± 12 мм |
| ИК уровня конденсата | ||||||||
| 55 | 80MAG10CL021, 80MAG10CL022, 80MAG10CL023 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10 | от 0 до 2800 мм (от 0 до 28 кПа) | Y = ± 0,075 % | 6ES7336- 4GE00-0AB0 | от 4 до 20 мА | Y = ± 0,2 % | Y = ± 1 % |
| ИК уровня жидкости | ||||||||
| 56 | 81MBA31CL001 81MBA32CL001 81MBA33CL001 | Датчики уровня гидростатические FD-01.2.0, 55097-13 | от 0 до 2000 мм | Y = ± 0,35 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 5 % |
| ИК давления пара | ||||||||
| 57 | 80LBA20CP004 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 16 МПа | Y = ± 0,075 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 1 % |
| 58 | 80LBA90CP004 80LBA96CP001 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1 МПа | Y = ± 0,075 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 1 % |
| 59 | 80LBB50CP004 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 6 МПа | Y = ± 0,075 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 1 % |
| 60 | 80LBB55CP001 80LBB55CP002 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 6 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 61 | 80LBC40CP001 80LBC40CP002 80LBC40CP003 80MAB50CP001 80MAB50CP002 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от минус 0,1 до плюс 5,9 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 62 | 80LBD20CP001 80LBD20CP002 80LBD20CP003 | Преобразователи давления измерительные PMP71, 41560-09 | от 0 до 1 МПа абс. | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 63 | 80LBD30CP001 80LBD30CP002 80LBD30CP003 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4233, 45743-10 | от 0 до 0,5 МПа абс. | Y = ± 0,1 % | 6ES7331- 7NF10-0AB0 | от 4 до 20мА | Y = ± 0,1 % | Y = ± 1 % |
| 64 | 80LBG30CP011 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1,6 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 65 | 80MAA50CP001 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от минус 0,1 до плюс 15,9 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 66 | 80MAA50CP011 80MAA50CP012 80MAA50CP013 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4533, 45743-10 | от минус 0,5 до плюс 2,5 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 67 | 80MAC11CP001 80MAC11CP002 80MAC11CP003 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1 МПа | Y = ± 0,25 % | 6ES7336- 4GE00-0AB0 | от 4 до 20 мА | Y = ± 0,2 % | Y = ± 1 % |
| 68 | 80MAN52CP011 80MAN52CP012 80MAN52CP013 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от минус 0,1 до плюс 1,5 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 69 | 80MAW20CP001 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10 | от минус 1 до плюс 9 кПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| ИК давления конденсата | ||||||||
| 70 | 80MAG10CP002 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4233, 45743-10 | от 0 до 130 кПа абс. | Y = ± 0,075 % | 6ES7336- 4GE00-0AB0 | от 4 до 20 мА | Y = ± 0,2 % | Y = ± 1,5 % |
| ИК давления воды | ||||||||
| 71 | 80MAN63CP021 80MAN63CP022 80MAN63CP023 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4233, 45743-10 | от 0 до 3 МПа абс. | Y = ± 0,2 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| ИК давления масла | ||||||||
| 72 | 80MAV31CP001 80MAV32CP001 80MAV35 CP001 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 25 МПа | Y = ± 0,25 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 4 % |
| 73 | 80MAV42CP016 80MAV42CP017 80MAV42CP018 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 0,6 МПа | Y = ± 0,25 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 4 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 74 | 80MAV82CP001 | Преобразователь давления измерительный PMC 71, 41560-09 | от минус 1,5 до 0 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 75 | 81MBV26CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 0,3 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 4 % |
| 76 | 81MBV30CP102 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 21 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 4 % |
| 77 | 81MBV50CP101 | Преобразователь давления измерительный PMC 71, 41560-09 | от минус 10 до плюс 10 кПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 4 % |
| ИК давления жидкости | ||||||||
| 78 | 80MAX01CP001 80MAX01CP002 80MAX01CP003 80MAX05CP001 80MAX05CP002 80MAX05CP003 81MBA51CP101 81MBA51CP102 81MBA53CP101 81MBA53CP102 81MBA53CP103 81MBA53CP104 81MBA53CP105 81MBA53CP106 81MBX03CP101 | Преобразователи давления измерительные HDA 4744-A-250-000, 55080-13 | от 0 до 25 МПа | Y = ± 0,25 % | 6ES7331- 7NF10-0AB0 | от 4 до 20мА | Y = ± 0,1 % | Y = ±1 % |
| ИК давления воздуха | ||||||||
| 79 | 80QFB01CP001 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 1 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20мА | Y = ± 0,1 % | Y = ± 2,5 % |
| 80 | 81MBA11CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10 | от 70 до 110 кПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 81 | 81MBA12CP101 81MBA12CP102 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4433, 45743-10 | от 0 до 2,5 МПа абс. | Y = ± 0,075 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 1 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 82 | 81MBA30CP101 81MBA34CP101 81MBA35CP101 | Преобразователи давления измерительные PU-01N, 55081-13 | от 0 до 1 МПа | Y = ± 1 % | 6ES7331- 7KF02-0AB0 | от 4 до 20 мА | Y = ± 0,5 % | Y = ± 2,5 % |
| 83 | 81MBH22CP102 81MBH22CP103 81MBH23CP102 81MBH23CP103 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4333, 45743-10 | от 0 до 2,5 МПа абс. | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 84 | 81MBL10CP002 81MBL10CP003 81MBL10CP004 81MBL10CP005 | Преобразователи давления измерительные 3051CD, 14061-10 | от 0 до 1 кПа | Y = ± 0,1 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1,5 % |
| 85 | 81MBL10CP010 81MBL21CP001 | Преобразователи давления измерительные 3051CD, 14061-10 | от 0 до 2 кПа | Y = ± 0,1 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| ИК давления газа | ||||||||
| 86 | 81MBM10CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4433, 45743-10 | от 0 до 120 кПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 87 | 81MBN12CP101 | Преобразователь давления измерительный IS-20-S, 49944-12 | от 0 до 1600 кПа | Y = ± 0,5 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| 88 | 81MBP13CP101 81MBP13CP102 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 4 МПа | Y = ± 0,075 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 1 % |
| 89 | 81MBP14CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 4 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 90 | 81MBP23CP106 81MBP23CP107 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 6 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| 91 | 81MBP40CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0,063 до 6,3 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 1 % |
| ИК давления жидкого топлива | ||||||||
| 92 | 81MBN13CP101 81MBN13CP102 | Преобразователи давления измерительные 3051TG, 14061-10 | от 0 до 16 МПа | Y = ± 0,065 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 2,5 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 93 | 81MBN14CP101 81MBN14CP103 81MBN23CP101 81MBN23CP102 81MBN52CP101 | Преобразователи давления измерительные 3051TG, 14061-10 | от 0 до 16 МПа | Y = ± 0,065 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| 94 | 81MBN31CP101 81MBN41CP101 | Преобразователи давления измерительные SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 0,3 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| 95 | 81MBN54CP101C 81MBN54CP102C | Преобразователи давления измерительные 3051TG, 14061-10 | от 0 до 1,6 МПа | Y = ± 0,065 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Y = ± 2,5 % |
| ИК давления воды | ||||||||
| 96 | 81MBN80CP101 | Датчик давления PEX10, 52874-13 | от 0 до 16 кПа | Y = ± 0,5 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| 97 | 81MBN81CP101 | Преобразователь давления измерительный SITRANS P, DSIII, 7MF4033, 45743-10 | от 0 до 3 МПа | Y = ± 0,075 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | Y = ± 2,5 % |
| ИК частоты входного сигнала | ||||||||
| 98 | 80MYA01CS011 80MYA01CS012 80MYA01CS013 80MYA01CS014 81MBA10CS101 81MBA10CS102 81MBA10CS103 81MBA10CS104 81MBA10CS105 81MBA10CS106 | Датчик частоты вращения A5S, 49138-12 | от 0,5 до 25000 Гц | 5 = ± 0,1% | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | 5 = ± 0,25 % |
| 99 | 81MBK22CS101 | Датчик частоты вращения A5S, 49138-12 | от 0,5 до 25000 Гц | 5 = ± 0,1% | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 0,2 % |
| ИК линейных перемещений | ||||||||
| 100 | 80MAA11CG051 80MAA12CG151 80MAA21CG051 80MAA22CG051 80MAB11CG051 80MAB12CG151 80MAB21CG051 80MAB22CG151 | Преобразователи линейных перемещений BTL5, 46638-11 | от 0 до 5500 мм | 5 = ± 0,02 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | 5 = ± 0,2 % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 80MAC11CG151 81MBX48AS001 | Преобразователи линейных перемещений BTL5, 46638-11 | от 0 до 5500 мм | 5 = ± 0,02 % | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | 5 = ± 0,2 % | |
| 101 | 80MAN52CG161 80MAN62CG161 | Преобразователи линейных перемещений BTL5, 46638-11 | от 0 до 5500 мм | 5 = ± 0,02 % | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 0,2 % |
| 102 | 81MBN14AA151 81MBN53AA151 81MBP22AA151 81MBP23AA151 | Преобразователи линейных перемещений BTL5, 46638-11 | от 0 до 75 мм | Д = ± 100 мкм | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | Д = ± 120,00 мм |
| 103 | 81MBN23AA151 | Преобразователи линейных перемещений BTL5, 46638-11 | от 0 до 75 мм | Д = ± 100 мкм | 6ES7323- 1BL00-0AA0 | от 4 до 20 мА | Y = ± 0,1 % | Д = ± 120,00 мм |
Примечание:
(1) - погрешность температуры холодного спая.
Таблица 3 - Перечень и состав ИК ИС и их метрологические характеристики
| № | Нижний уровень | Средний уровень | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95 | ||||||
| Идентификацио н-ный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы допускаемой основной погрешности | Плата входа/выхода блока преобразования и обработки измерительной информации VM600 | Модуль ввода-вывода SIMATIC | Диапазон входного сигнала | Пределы допускаемой погрешности | ||
| ИК виброперемещения | |||||||||
| 1 | 80MAD11CY011 80MAD11CY012 80MAD11CY013 | Преобразователи перемещения TQ402, 41231-09 | от 0 до 12,75 мм | 5 = ± 30 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 36 % |
| 2 | 80MAD11CY 041 80MAD11CY 042 80MAD12CY041 80MAD12CY042 80MAD13 CY 041 80MAD13 CY 042 | Преобразователи перемещения TQ402, 41231-09 | от 0 до 500 мкм | 5 = ± 30 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 36 % |
| 3 | 80MKD11CY041 80MKD11CY 042 80MKD12CY041 80MKD12CY042 | Преобразователи перемещения TQ412, 41231-09 | от 0 до 500 мкм | 5 = ± 30 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 36 % |
| 4 | 81MKD11CY041 81MKD11CY042 81MKD12CY041 81MKD12CY042 | Преобразователи перемещения TQ412, 41231-09 | от 0 до 600 мкм | 5 = ± 30 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 36 % |
| ИК виброускорения | |||||||||
| 5 | 80MAD11CY 021 80MAD11CY 022 80MAD12CY021 80MAD12CY022 80MAD13 CY 021 80MAD13 CY 022 80MKD11CY021 80MKD11CY 022 80MKD12CY021 80MKD12CY022 | Вибропреобразователи CA202, 41149-09 | от 0 до 20 мм/с | 5 = ± 6,5 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 10 % |
| № | Нижний уровень | Средний уровень | Пределы допускаемой погрешности ИК в рабочих условиях применения компонентов для вероятности Р = 0,95 | ||||||
| Идентификационный номер в системе (KKS) | Наименование, № ГР | Диапазон измерений | Пределы допускаемой основной погрешности | Плата входа/выхода блока преобразования и обработки измерительной информации VM600 | Модуль ввода-вывода SIMATIC | Диапазон входного сигнала | Пределы допускаемой погрешности | ||
| 6 | 81MBD11CY101 81MBD11CY102 81MBD12CY101 81MBD12CY102 | Вибропреобразователи CA201, 41149-09 | от 0 до 20 мм/с | 5 = ± 6,5 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 10 % |
| 7 | 81MBM10CY101 81MBM10CY102 81MBM10CY103 | Вибропреобразователи CA901, 41149-09 | от 0 до 200 мм/с | 5 = ± 6,5 % | IOC4T | AddFEM | от 4 до 20 мА | 5 = ± 0,15 % | 5 = ± 10 % |
| 8 | 81MKD11CY021 81MKD11CY022 81MKD12CY021 81MKD12CY022 | Вибропреобразователи CA201, 41149-09 | от 0 до 20 мм/с | 5 = ± 6,5 % | IOC4T | 6ES7331- 7NF10-0AB0 | от 4 до 20 мА | Y = ± 0,1 % | 5 = ± 10 % |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации ПИП нижнего уровня ИС: - температура окружающей среды, °С для ПИП ИК температуры для ПИП ИК влажности для ПИП ИК давления для ПИП ИК расхода: расходомер-счетчик турбинный НМ 065 и НМС 065 расходомер электромагнитный Optiflux серии 4000 для ПИП ИК уровня: уровнемер емкостной Liquicap M датчики уровня гидростатические FD-01.2.0 для ПИП ИК частоты вращения для ПИП ИК линейных перемещений для ПИП ИК виброускорения для ПИП ИК виброперемещения - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от минус 40 до плюс 80 от минус 10 до плюс 40 от минус 20 до плюс 80 от плюс 5 до плюс 70 от минус 40 до плюс 180 от минус 20 до плюс 60 от минус 25 до плюс 40 от минус 40 до плюс 125 от минус 40 до плюс 85 от минус 54 до плюс 250 от минус 40 до плюс 180 95 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации аппаратуры и оборудования среднего уровня ИС: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 10 до 40 от 20 до 80 (без конденсации) от 84,6 до 106,7 |
| Рабочие условия эксплуатации оборудования верхнего уровня ИС: - температура окружающей среды, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа | от 5 до 35 до 80 (без конденсации) от 84,6 до 106,7 |
| - напряжение постоянного тока, В - напряжение переменного тока, В | 220 +15 %/ -30 % 380 +10 % / -15 % 220 +10 % / -15 % |
| - частота сети, Гц | 50 ± 1 % |
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Таблица 5 - Комплект поставки
| Наименование | Количество |
| 1. Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго») (перечень измерительных компонентов представлен в таблицах 2 и 3) | 1 шт. |
| 2. Программное обеспечение на CD-диске | 1 экз. |
| 3. Документация: Формуляр Методика поверки | 1 экз. 1 экз. |
осуществляется по документу МП 60283-15 «Система измерительно-управляющая АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго»). Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2015 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002 I + 0,002 А); диапазон воспроизведения выходных сигналов термопар типа К от минус 200 до 0 °С, ± 0,6 %; от 0 до 1000 °С, ± 0,3 %; диапазон воспроизведения выходных сигналов термометров сопротивления от минус 200 до 100 °С, ± 0,15 %; от 100 до 300 °С, ± 0,25 %; от 300 до 600 °С, ± 0,35 %;
- калибратор температуры JOFRA модели RTC-157B (ГР № 46576-11): диапазон воспроизводимых температур от минус 57 до плюс 155 °С (при окружающей температуре
0 °С), от минус 45 до плюс 155 °С (при окружающей температуре 23°С), пределы допускаемой осн. абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,10 °С, пределы допускаемой осн. абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,04 °С;
- калибратор температуры JOFRA модели RTC-700B (ГР № 46576-11): диапазон воспроизводимых температур от 10 до 700 °С (при окружающей температуре 0 °С), от 33 до 700 °С (при окружающей температуре 23°С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (READ) ±0,29 °С (в диапазоне от 33 до 660 °С), ±1,69 °С (в диапазоне св. 660 до 700 °С), пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему штатному платиновому ТС углового типа (TRUE) ±0,11 °С (в диапазоне от 33 до 660 °С);
- калибратор температуры модели СТС-1200А (ГР № 18844-03): диапазон воспроизводимых температур от 300 до 1205 °С; пределы допускаемой погрешности установления заданной температуры ±2,0 °С.
- манометр цифровой МТ220 (ГР № 18413-02) в комплекте с помпой пневматической: диапазон измерений избыточного давления от минус 80 до плюс 3000 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.); диапазон измерений абсолютного давления от 0 до 130 кПа, пределы допускаемой основной погрешности ±(0,01 % от тек. знач. + 0,01 % от в.п.и.);
- манометр цифровой ДМ5002 (ГР № 49867-12), ВПИ 250 МПа;
- устройство для калибровки преобразователей перемещения токовихревое ТК3 (ГР № 15542-08): диапазон установки осевого перемещения от 5 до 25400 мкм, диапазон установки радиального виброперемещения от 2 до 254 мкм, пределы допускаемой абсолютной погрешности установки перемещений ± 5 %;
- виброустановка калибровочная портативная 9100D (ГР № 50247-12): максимальные значения воспроизводимых параметров вибрации на частоте 100 Гц (без полезной нагрузки): виброускорение (пик) 196 м/с , виброскорость (пик) 380 мм/с, виброперемещение (размах) 1,27 мм;
- установка тахометрическая УТ05-60 (ГР № 6840-78), относительная погрешность задания частоты 0,05 %;
- частотомер электронно-счетный Ч3-38 (ГР № 3433-73), полоса частот 0,1 Гц - 60 МГц; базовая погрешность 0,003 %;
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90;
- лазерный измеритель перемещений с погрешностью измерений ± 1 мкм/м; плоскопараллельные концевые меры длины 4-го разряда;
- рулетка измерительная металлическая с грузом РНГ, номинальная длина шкалы -5000 мм, класс точности 3;
- рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98;
- установка поверочная расходомерная, диапазон воспроизводимых расходов от 0,005 до 180 м /ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %;
- установка поверочная расходомерная, пределы основной погрешности не более ± (0,05.0,15) %;
- термометр цифровой прецизионный DTI-1000 (ГР № 15595-12), пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термометр электронный лабораторный «ЛТ-300» (ГР № 45379-10), пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (ГР № 33744-07) с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) (ГР № 19736-11) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В;
- преобразователь термоэлектрический платинородий-платиновый эталонный типа НПО (ГР № 1442-00) 1- го и 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
- термометры сопротивления эталонные ЭТС 100 (ГР № 19484-09)
- генератор влажного воздуха HygroGen (ГР № 32405-06), диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ± 0,5 %, диапазон воспроизведения температуры от 0 до плюс 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;
- грузопоршневой манометр МПА-15, МП-2,5, МП-6, МП-60, МП-600 (ГР 52189-12)
1 и 2 разряда;
- манометр абсолютного давления МПА-15 (ГР № 4222-74) 1 и 2 разряда;
- микроманометр образцовый 1 разряда МКМ-4 (ГР № 3950-73);
- калибратор давления портативный Метран-502-ПКД-10П (ГР № 26014-08), верхние пределы измерений 25 кПа; 160 кПа; 1000 кПа; 4000 кПа; 25000 кПа;
- манометр для точных измерений МТИ (ГР № 1844-63), цена деления 0,01 мм, основная погрешность ±0,004 мм;
- мультиметр цифровой Agilent НР34401А (ГР № 33921-07), диапазон измерений постоянного напряжения от 0 до 10 В, погрешность измерения постоянного напряжения ± (0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений).
в формуляре на систему измерительно-управляющую АСУ ТП газовой и паровой турбин, входящих в состав силовой установки SСС5-4000F MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго»).
Нормативные и технические документы, устанавливающие требования к системе измерительно-управляющей АСУ ТП газовой и паровой турбин, входящих в состав силовой установки 8СС5-4000Е MS для энергоблока ст. № 8 ПГУ-420Т (ТЭЦ-16 филиал ОАО «Мосэнерго»)
1. Техническая документация изготовителя.
Лист № 24 Всего листов 24
Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ТЭЦ-16 филиал ОАО «Мосэнерго».
