Спектрофотометры NIRS мод. NIRS DS2500, NIRS DA1650, 60285-15

60285-15
Спектрофотометры NIRS модели NIRS DS2500, NIRS DA1650 (далее - спектрофотометры) предназначены для измерения спектральной оптической плотности (десятичный логарифм спектрального коэффициента отражения) твердых, гранулированных и жидких образцов в ближнем инфракрасном и видимом спектральном диапазоне.
Карточка СИ
Номер в госреестре 60285-15
Наименование СИ Спектрофотометры
Обозначение типа СИ NIRS мод. NIRS DS2500, NIRS DA1650
Изготовитель Компания "FOSS Analytical AB", Швеция
Год регистрации 2015
Срок свидетельства 01.04.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры NIRS модели NIRS DS2500, NIRS DA1650 (далее - спектрофотометры) предназначены для измерения спектральной оптической плотности (десятичный логарифм спектрального коэффициента отражения) твердых, гранулированных и жидких образцов в ближнем инфракрасном и видимом спектральном диапазоне.

Описание

Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100% отражения, и ослабленного при отражении от исследуемого образца.

Спектрофотометры собраны по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль транспортировки образцов, предназначенный для размещения и перемещения (вращательного) кюветы с исследуемым образцом или раствором в потоке излучения; приемники излучения - кремниевый фотодиод для диапазона длин волн от 400 до 1098 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм, а также система электропитания и схема связи с управляющим компьютером. Управление режимами работы, все операции калибровки, измерений и сохранения результатов производится специализированной компьютерной программой «ISIscan Nova», работающей в среде Windows.

Все чашки для образцов, используемые для отектрофотометра NIRS DS2500, отвечают требованиям стандарта ISO 12099 об обязательном наличии окна из кварцевого стекла для предупреждения высыхания поверхностного слоя исследуемого образца.

NIRS DS2500 поставляется с двумя чашками разного размера: большой и малой.

Малая чашка предназначена для мелких гранулированных или порошкообразных образцов и продуктов, легко поддающихся прессовке. При установке такой чашки в приемный блок необходимо использовать держатель.

Большая чашка предназначена для крупнозернистых образцов или силоса.

Абсолютно герметичный корпус прибора предотвращает попадание внутрь пыли и других загрязнителей. Охлаждающие вентиляторы расположены вне основного корпуса и соединены с внутренней системой охлаждения, которая поддерживает постоянную температуру внутри корпуса. Воздушные потоки не попадают в оптическую камеру анализатора.

Фото общего вида.

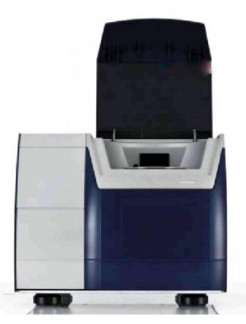

NIRS DS2500 (вид спереди)

1 - крышка

NIRS DS2500 (вид сзади)

1

2

3

4

1- переключатель ВКЛ./ВЫКЛ.

2 - держатель предохранителя

3 - разъем для подключения силового кабеля 4- разъем для Ethernet

1 - сенсорный экран

NIRS DAI650, вид спереди

1-    переключатель ВКЛ./ВЫКЛ.    4.- разъем для Ethernet

2-    держатель предохранителя    5 - USB порт

3-    разъем для подключения шнура питания

Программное обеспечение

Программное обеспечение идентифицируется при включении анализатора путем вывода на экран наименования ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Тип модели

Наименование

программного

обеспечения

Идентифика

ционное

наименова

ние

программ

ного

обеспечения

Номер версии (идентификации онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентифика

тора

программного

обеспечения

NIRS DS2500

FOSS.Nova.UI.

Advanced.Core.

exe

ISIscan Nova

6.х.х

74E08ECF3A90B7D3

48C969B886E3CB0D

MD5

NIRS DA1650

FOSS.Nova.UI.

MiniTouch.Cor

e.exe

ISIscan Nova

6.х.х

FB95ECBEE108EAC

B957C742757FBF947

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно отектрофотометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Пломбировка приборов конструкцией отектрофотометров не предусмотрена.

Технические характеристики

1. Диапазон измерений спектральной оптической плотности, Б

NIRS DS2500

от 0,03 до 2,00

NIRS DA1650

от 0,03 до 1,00

2. Рабочий спектральный диапазон, нм, для модели:

NIRS DS2500

от 400 до 2500

NIRS DA1650

от 1100 до 1650

3. Пределы допускаемой абсолютной погрешности при измерении спектральной оптической плотности, Б

DS2500

DA1650

- в диапазоне от 0,030 до 0,50 Б

±0,030

±0,030

- в диапазоне свыше 0,50 до 1,0 Б

±0,080

±0,080

- в диапазоне свыше 1,0 до 2,0 Б

±0,40

4. Пределы допускаемой абсолютной погрешности установки длин волн, нм

±4,0

±4,0

5. Напряжение питающей сети, В

220 ± 22 В, 50Гц

6.Потребляемая мощность (без учета компьютера), В А, не более

NIRS DS2500

105

NIRS DA1650

70

7.Габаритные размеры, мм, не более

NIRS DS2500

375x490x300

NIRS DA1650

230x530x280

8.Масса, кг, не более

NIRS DS2500

27

NIRS DA1650

16

Условия эксплуатации

Диапазон температуры окружающей среды, Со

от 5 до 40

Диапазон относительной влажности, %

до 93

Диапазон атмосферного давления, кПа

от 84 до 106,7

Температура хранения

от минус 20°C до плюс 70°C

Знак утверждения типа

Знак утверждения типа наносится на каждый экземпляр спектрофотометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрофотометра типографским способом.

Комплектность

Спектрофотометр NIRS модели: NIRS DS2500 или NIRS DA1650    1

Большая чашка и малая чашка для образцов с крышками    1

Держатель малой чашки    1

Держатель чашки Петри    1

Набор для настройки спектрофотометра    2

Комплект ЗИП    1

USB карта памяти и флеш-карта с программным обеспечением    1

Блок питания    1

Лампа для монохроматора    1

Сетевой кабель связи    1

Силовой кабель    1

Руководство по эксплуатации    1

Методика поверки    1

Поверка

осуществляется по методике поверки МП РТ 1989-2013 “Спектрофотометры NIRS модели NIRS DS2500, NIRS DA1650 Методика поверки”, утвержденной ГЦИ СИ ФБУ "Ростест - Москва " 14.12. 2014 г.

Средства поверки:

- Комплект мер диффузного отражения XC-1010, регистрационный № 35951-07

Сведения о методах измерений

содержатся в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрофотометрам NIRS модели: NIRS DS2500, NIRS DA1650

1. ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных

Лист № 6 Всего листов 6

коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.

2. Техническая документация компании FOSS Analytical AB, Швеция.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
