| Номер в госреестре | 60288-15 |
| Наименование СИ | Система измерительно-управляющая насосно-компрессорной станции ОАО "ЕВРАЗ ЗСМК" |
| Изготовитель | ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г. Новокузнецк |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительно-управляющая насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК» (далее - ИУС) предназначена для измерений объёмного расхода воды, давления воды, температуры воды, автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, диагностики состояния технологического оборудования ИУС, формирования сигналов предупредительной и аварийной сигнализации.
ИУС является средством измерений единичного производства. Конструкция ИУС представляет собой трехуровневую систему, построенную по иерархическому принципу. В состав ИУС входят 32 измерительных канала. Измерительные каналы (ИК) ИУС состоят из следующих компонентов (по ГОСТ Р 8.596):
1) измерительные компоненты - первичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИУС);
2) комплексный компонент - контроллер программируемый SIMATIC S7-300 (средний уровень ИУС);
3) вычислительные компоненты - автоматизированные рабочие места (АРМ) и серверы (верхний уровень ИУС);
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИУС к другому.
Измерительные каналы ИУС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИУС приведена на рисунке 1.
Принцип действия ИУС заключается в следующем. ИУС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный сигнал постоянного тока (от 4 до 20 мА). Контроллер программируемый измеряет аналоговые унифицированные выходные сигналы измерительных преобразователей, выполняет их аналого-цифровое преобразование, осуществляет преобразование цифровых кодов в значения технологических параметров, выполняет вычислительные и логические операции, проводит диагностику оборудования, формирует сигналы предупредительной и аварийной сигнализации. Контроллер программируемый по цифровым каналам передает информацию на серверы и АРМ. Серверы выполняют архивирование информации, ее хранение и передают данные на АРМ для отображения. АРМ обеспечивают отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, информации о состоянии оборудования ИУС, настройку сигнализации.
ИУС обеспечивает выполнение следующих основных функций:
1) измерение и отображение значений физических величин, характеризующих технологический процесс;
2) автоматическая диагностика и отображение состояния технологического оборудования;
3) контроль протекания технологического процесса;
ПИП - первичный измерительный преобразователь, ППО - пылеподготовительное отделение, НКС - насосно- комрпрессорная станция

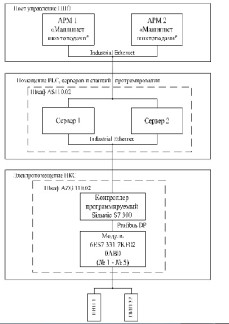

Рисунок 1 - Структурная схема ИУС
4) формирование журнала сообщений, отображение аварийных, предупредительных, технологических и диагностических системных сообщений и их протоколирование;
5) формирование и отображение сигналов предупредительной, аварийной сигнализации;
6) хранение архивов значений параметров технологического процесса;
7) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;
8) ведение системы обеспечения единого времени.
Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИУС включает в состав: серверы, АРМ и сервер технологической информации (СТИ), синхронизирующий время с корпоративным сервером времени ОАО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Серверы и АРМ один раз в 10 минут обращаются к СТИ, считывают точное время и осуществляют синхронизацию шкал времени часов серверов и АРМ.
Структура и функции программного обеспечения (ПО) ИУС:
- ПО АРМ функционирует в SCADA системе SIMATIC WinCC и осуществляет отображение измеренных значений параметров технологического процесса, архивных данных, журнала сообщений, сигналов предупредительной и аварийной сигнализации, информации о состоянии технологического оборудования ИУС; настройку сигнализации;
- ПО серверов функционирует в SCADA системе SIMATIC WinCC осуществляет прием данных из контроллеров, хранение архивных данных и сообщений в СУБД MS SQL Server 2000 и передачу данных на АРМ;
- встроенное ПО контроллера программируемого SIMATIC S7-300 (метрологически значимая часть ПО ИУС) разработано в системе программирования STEP 7 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на серверы и АРМ, обеспечивает работу предупредительной и аварийной сигнализации, осуществляет диагностику оборудования.
Идентификационные данные метрологически значимой части ПО ИУС (ПО контроллера) приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NKS_real |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | Для файла конфигурации Проекта NKS real: subblk.dbt F62B8B6EE44240BB896497DE6845E6F8 |
Метрологические характеристики ИУС нормированы с учетом ПО контроллера. Уровень защиты ПО контроллера, ПО АРМ и ПО серверов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по классификации Р 50.2.077-2014.
Метрологические характеристики и характеристики погрешности измерительных каналов ИУС приведены в таблице 2.
Параметры электрической сети питания:
- напряжение питания переменного тока, В от 198 до 242;
- частота, Гц от 49,6 до 50,4;
- напряжение питания постоянного тока, В от 21,6 до 26,4.
Параметры выходных сигналов с первичных измерительных преобразователей:
1) непрерывные сигналы (по ГОСТ 26.011-80):
- электрический ток, мА от 4 до 20.
Параметры входных сигналов модулей ввода аналоговых сигналов контроллеров:
- модуль 6ES7 331-7KF02-0AB0 (электрический ток) от 4 до 20 мА.
Коммуникационные каналы и интерфейсы:
- информационный обмен между измерительными и комплексными компонентами ИУС осуществляется по кабелям контрольным с медными жилами с ПВХ изоляцией и проводам термоэлектродным (компенсационным);
- информационный обмен между компонентами среднего и верхнего уровней ИУС осуществляется посредством промышленных информационных сетей: Profibus DP для связи модулей ввода аналоговых сигналов с центральным управляющим устройством контроллера; Industrial Ethernet для связи контроллера с серверами, серверов с АРМ и для связи между АРМ.
Климатические условия применения:
- для измерительных и связующих компонентов ИУС:
а) температура окружающего воздуха, °С:
1) расходомеры от 5 до 40;
2) преобразователи давления измерительные от 5 до 40;
3) датчики температуры:
- погружаемая часть при измеряемой
температуре;
- контактные головки от 5 до 40;
б) относительная влажность при 25 °С, % от 40 до 90;
в) атмосферное давление, кПа от 84 до 106,7.
- для комплексных компонентов и АРМ ИУС:
а) температура окружающего воздуха, °С от 5 до 40;
б) относительная влажность при 25 °С, % от 40 до 80;
в) атмосферное давление, кПа от 84 до 106,7.
Средний срок службы ИУС, лет, не менее 8.
Система обеспечения единого времени ИУС согласована со шкалой UTC (SU) с погрешностью ±5 с.
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 1 | Давление на напоре насоса В5-М1 | от 0 до 2,5 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | у=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±2,0 % | Y=±4 % |
| Модуль ввода аналоговых сигналов SM 331 мод.: 6ES7 331-7KF02-0AB0 контроллера программируемого Simatic S7-300 (далее - Модуль 6ES7 331- 7KF02-0AB0) | у=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 2 | Давление на напоре насоса В5-М2 | от 0 до 2,5 бар | Преобразователь давления измерительный SITRANS PZ мод. 7MF1564-3CА00-1AA1 | у=±0,25 % | Y=±0,25 % | 45743-10 | Y=±1,0 % | Y=±2,8 % |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 3 | Давление на напоре насоса В4-М1 | от 0 до 10 бар | Преобразователь давления измерительный SITRANS PZ мод. 7MF1564-3CA00-1AA1 | у=±0,25 % | Y=±0,25 % | 45743-10 | Y=±0,6 % | Y=±0,9 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 4 | Давление на напоре насоса В4-М2 | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CA00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 5 | Давление на напоре насоса В4-М3 | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CA00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 6 | Давление на напоре насоса В4-М4 | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CA00-1AA1 | у=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 7 | Давление после насосов В4 (1-я ветка) | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CA00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 8 | Температура после насосов В4 (1-я ветка) | от 0 до 50 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 9 | Давление после насосов В4 (2-я ветка) | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CA00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 10 | Температура после насосов В4 (2-я ветка) | от 0 до 50 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 11 | Расход после насосов В4 (1-я ветка) | от 1,149 до 217,3 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 12 | Расход после насосов В4 (2-я ветка) | от 1,149 до 217,3 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 13 | Давление на напоре насоса В2.2-М1 | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | у=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1% |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | y=±0,7 % | 15772-11 | |||||
| 14 | Давление горячей воды из теплосети | от 0 до 25 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CD00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1% |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | y=±0,7 % | 15772-11 | |||||
| 15 | Температура горячей воды из теплосети | от 0 до 180 °С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,5 °С | Д=±4°С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | y=±0,7 % | 15772-11 | |||||
| 16 | Давление на напоре насоса В2.2-М2 | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1% |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | y=±0,7 % | 15772-11 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 17 | Давление отработанной воды в | от 0 до 25 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CD00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1% |
| теплосеть | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | ||||
| 18 | Температура отработанной воды в | от 0 до 180 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,5 °С | Д=±4 °С |
| теплосеть | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | ||||
| 19 | Температура воды из пожарного | от 0 до 50 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±2,3 °С |
| водопровода | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | ||||
| 20 | Давление воды из пожарного | от 0 до 10 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,7 % | Y=±1,4 % |
| водопровода | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | ||||
| 21 | Давление на напоре насоса | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1% |
| В2.1-М1 | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | ||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 22 | Давление на напоре насоса В2.1-М2 | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 23 | Давление на напоре насоса В2.1-М3 | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 24 | Давление после насосов В2.1 (1-я ветка) | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CD00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,7 % | Y=±1,3 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 25 | Давление после насосов В2.1 (2-я ветка) | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CB00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,6 % | Y=±1,1 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 26 | Давление после насосов В2.1 (3-я ветка) | от 0 до 16 бар | Преобразователь давления измерительный SITRANS P200 мод. 7MF1565-3CD00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 51587-12 | Y=±0,7 % | Y=±1,3 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 27 | Расход воды на градирню №1 | от 0,957 до 143,5 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Г раницы допускаемой основной погрешности ИК | Г раницы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 28 | Расход воды на градирню №2 | от 0,957 до 143,5 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 29 | Расход воды на охлаждение компрессоров | от 0,957 до 143,5 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 30 | Расход воды после компрессоров | от 0,232 до 34,78 м3/час | Расходомер-счётчик электромагнитный Взлёт ЭМ Профи-222 | 5=±2 % | - | 30333-10 | 5=±3 % | 5 =±4 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 31 | Температура воды в резервуаре | от 0 до 100 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,9 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| 32 | Температура воды после компрессоров | от 0 до 100 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02 | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,9 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,7 % | 15772-11 | |||||
| Примечания: 1. В таблице приняты следующие обозначения: Д - абсолютная погрешность; 5 - относительная погрешность; y - приведенная погрешность | ||||||||
Знак утверждения типа наносится типографским способом на титульный лист документа «Система измерительно-управляющая насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК». Паспорт».
В комплект ИУС входят технические средства, специализированные программные средства, а также документация, представленные в таблицах 2 - 4, соответственно.
Измерительные и комплексные компоненты ИУС представлены в таблице 2, вычислительные и вспомогательные компоненты, программное обеспечение (включая программное обеспечение контроллеров программируемых) - в таблице 3, техническая документация - в таблице 4.
Таблица 3
| № | Наименование | ПО | Коли чество, шт. |
| 1 | В состав АРМ 1 «Машинист шихтоподачи», АРМ 2 «Машинист шихтоподачи» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 160 Гбайт HDD; CDROM; Ethernet; Монитор 24” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: PUT_Infostr | 2 |
| 2 | В состав серверов № 1, № 2 входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 160 Гбайт HDD; CDROM; Ethernet | Операционная система: Microsoft Windows 2000 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: PUT_Infostr | 2 |
| 3 | Контроллер программируемый SIMATIC S7-300 | Система программирования STEP7; проект: NKS_real | 1 |
| 4 | Программатор, минимальные требования: ноутбук 15"; Pentium IV; 3.0 ГГц; 512 Мбайт ОЗУ; 80 Гбайт HDD; DVD-R/RW; FDD; Ethernet; USB/MPI адаптер | Операционная система: Microsoft Windows ХР Pro. Прикладное ПО: Пакет PCS7 v.6.0; система программирования STEP 7 | 1 |
| № | Наименование | ПО | Коли чество, шт. |
| 5 | Источник бесперебойного питания APC Black Smart-UPS 1500 VA | - | 1 |
| 6 | Стабилизированный блок питания модульного типа SITOP POWER 120/230-500 В АС (ивх), 24 В/10 A DC (ивых) | - | 4 |
Таблица 4
| № | Наименование | Коли чество, шт. |
| 1 | РИЦ110.02-ИЭ Автоматизация инфрастурных объектов проекта «Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи». Подсистема «Управление насоснокомпрессорной станцией». Руководство пользователя | 1 |
| 2 | РИЦ 110.02-АСУ 1 Автоматизация инфрастурных объектов проекта «Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи». Подсистема «Управление насоснокомпрессорной станцией». Рабочая документация. Основной комплект рабочих чертежей | 1 |
| 3 | РИЦ110.02-П5 Автоматизация инфрастурных объектов проекта «Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи». Подсистема «Управление насоснокомпрессорной станцией». Описание информационного обеспечения | 1 |
| 4 | Система измерительно-управляющая насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК». Паспорт | 1 |
| 5 | МП 217-14 ГСИ. Система измерительно-управляющая насоснокомпрессорной станции ОАО «ЕВРАЗ ЗСМК». Методика поверки | 1 |
осуществляется по документу МП 217-14 «ГСИ. Система измерительно-управляющая насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК». Методика поверки», утвержденному ФБУ «Томский ЦСМ» в ноябре 2014 г.
Основные средства поверки:
- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;
- калибратор многофункциональный MC5-R. Основные метрологические характеристики калибратора приведены в таблице 5;
- миллиомметр Е6-18/1. Основные метрологические характеристики миллиомметра Е6-18/1 приведены в таблице 5;
- радиочасы МИР РЧ-02. Основные метрологические характеристики радиочасов МИР РЧ-02 приведены в таблице 5.
Таблица 5
| Наименование и тип средства поверки | Основные метрологические характеристики | |
| Диапазон измерений, номинальное значение | Погрешность, класс точности, цена деления | |
| Калибратор многофунк циональный MC5-R | Воспроизведение сигналов силы постоянного тока в диапазоне от 0 до 20 мА (при Rwf, = 800 Ом) | Д = ±(0,2-10 1 Тпоказ. +1) мкА |
| Миллиомметр Е6-18/1 | от 0,0001 до 100 Ом | 5 = ±1,5 % |
| Радиочасы МИР РЧ-02 | Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinaed) ± 1 мкс | |
| Примечания 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; 5 - относительная погрешность; I^as., Тпоказ. - показания тока и температуры соответственно. 2) Разрешающая способность для термопар 0,01 °С, R^ > 10 Мом | ||
Метод измерений приведен в документах:
- РИЦ110.02-ИЭ Автоматизация инфрастурных объектов проекта «Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи». Подсистема «Управление насосно-компрессорной станцией». Руководство пользователя.
Нормативные и технические документы, распространяющиеся на Систему измерительно-управляющую насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК»
4 РИЦ 110.02-АСУ 1 Автоматизация инфрастурных объектов проекта «Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи». Подсистема «Управление насосно-компрессорной станцией». Рабочая документация. Основной комплект рабочих чертежей.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
