Государственный реестр средств измерений

Трансформаторы напряжения ЗНГА-110 (климатические исп. У и ХЛ), 60290-15

60290-15
Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ) (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной и эффективно-заземлённой нейтралью класса напряжения 110 кВ.
Карточка СИ
Номер в госреестре 60290-15
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ ЗНГА-110 (климатические исп. У и ХЛ)
Изготовитель АО ВО "Электроаппарат", г.С.-Петербург
Год регистрации 2015
Срок свидетельства 28.02.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ) (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной и эффективно-заземлённой нейтралью класса напряжения 110 кВ.

Описание

Принцип действия трансформаторов напряжения основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.

Трансформаторы являются однофазными, электромагнитными, четырехобмоточными трансформаторами напряжения с элегазовой изоляцией в герметичном корпусе.

Трансформаторы изготавливаются в климатических исполнениях У и ХЛ, категории размещения 1 по ГОСТ 15150-69.

Трансформаторы в зависимости от мощности вторичной обмотки и типу внешней изоляции выпускаются в шести вариантах исполнения (1, 2, 3, 4, 5, 6).

Трансформаторы предназначены для работы на высоте до 1000м над уровнем моря и температуре окружающей среды в пределах от минус 45 до 40оС (для У1), от минус 60 до 40оС (для ХЛ1).

Трансформаторы напряжения ЗНГА-110 имеют условное обозначение:

З Н Г А - Х - Х Х Х1

I Климатическое исполнение и категория размещения по ГОСТ 15150

_ Степень загрязнения внешней изоляции по

ГОСТ 9920

-Класс напряжения первичной обмотки, кВ

Номер варианта конструктивного исполнения по мощности вторичных обмоток и типу внешней изоляции

-Антирезонансный

- Газонаполненный

- Трансформатор напряжения

- Заземляемый

Пример записи обозначения трансформатора:

«Трансформатор напряжения ЗНГА-1-110-11*-У1, ТУ 3414-015-00213606-2012», трансформатор напряжения ЗНГА, конструктивнее исполнение 1, класс напряжения первичной обмотки 110 кВ, степень загрязнения изоляции II*, климатическое исполнение У1.

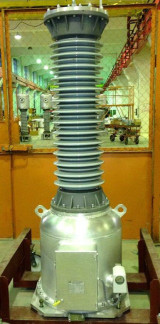

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформатора после поверки осуществляется в виде наклейки на стенку корпуса (указано стрелкой).

Технические характеристики

Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 - 4.

Таблица 1

Наименование параметра

Значение

Номинальное первичное напряжение, кВ

110/V3

Номинальное вторичное напряжение, В:

-    основной обмотки для учета (а1 - х1);

-    основной обмотки для измерений (а2 - х2);

-    дополнительной обмотки (ад - хд)

100/V3

100/V3

100

Номинальная частота, Гц

50

- Номер варианта конструкторского исполнения по мощности вторичных обмоток и типу внешней изоляции:

1, 5

2

3, 6

4

- по типу внешней изоляции

фарфор

фарфор

полимер

полимер

- по номинальной мощности вторичных обмоток а1 - х1 и а2 - х2 при отсутствии нагрузки на других обмотках в классе точности 0,2 (cos j = 0,8, В-А)

75

150

75

150

Номинальные нагрузки /класс точности вторичных обмоток и при их совместном включении а1 - х1

а2 - х2 ад - хд

20/0,2

100/0,5

30/3Р

40/0,2

150/0,5

60/3Р

20/0,2

100/0,5

30/3Р

40/0,2

150/0,5

60/3Р

Предельная мощность, В^А:

-    первичной обмотки

-    вторичных обмоток

2000

1200

Наибольшее рабочее напряжение первичной обмотки, кВ

126/V3

Удельная длина пути утечки в год, % от массы элегаза, не более

0,5

Степень защиты оболочек

IP54

Г абаритные размеры, мм, не более

2121х794х812

Масса трансформатора, кг, не более

390

Средняя наработка на отказ

4105

Средний срок службы, лет, не менее

30

Таблица 2. Класс точности вторичных обмоток трансформатора при отсутствии нагрузки на других обмотках._

Наименование

параметра

Вторичная обмотка

Обмотка для учета а1-х1

Обмотка для измерений а2-х2

Дополнительная

обмотка

ад-хд

Номер варианта конструктивного исполнения

1;3;5;6

2;4

1;3;5;6

2;4

все

Класс точности

0,2

0,2

0,2

0,2

Мощность нагрузки, В-А

75

150

75

150

1200

Класс точности

-

-

0,5

0,5

-

Мощность нагрузки, В-А

-

-

150

250

-

Таблица 3. Классы точности вторичных обмоток трансформатора при нагрузках, включенных на вторичные обмотки._

Наименование

параметра

Вторичная обмотка

Суммарная

мощность

трансформатора,

ВА

для учета а1-х1

для измерений а2-х2

дополнительная

ад-хд

Номер варианта

конструктивного

исполнения

1;3;5;6

2;4

1;3;5;6

2;4

1;3;5;6

2;4

1;3;5;6

2;4

Класс точности

0,2

0,5

3P

150

250

Мощность нагрузки, В-А

5-20

5-40

25-100

37,5

150

7,5-30

15-60

Таблица 4. Допускаемые значения погрешностей дополнительной обмотки.

Первичное напряжение, % от номинального

Мощность нагрузки, В-А

Предел допускаемой погрешности

по напряжению, %

по углу, минут

2

300

-0,1

-4

5

-0,1

-4

150

-0,1

-4

190

-0,1

-4

2

1200

-1,8

-11

5

-1,8

-11

150

-1,8

-11

190

-1,8

-11

Знак утверждения типа

Знак утверждения типа наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и паспорта типографским способом.

Комплектность

1    Трансформатор напряжения ЗНГА-110

1 шт.; 1 экз.; 1 экз.

2    Руководство по эксплуатации ДУБК.671243.001РЭ

3    Паспорт ДУБК.671243.001 ПС

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы поверки».

напряжения. Методика

Основные средства поверки:

-    преобразователь напряжения измерительный высоковольтный ПВЕ-110, кл.т. 0,05 (госреестр №32575-11).

емкостной масштабный

-    магазин нагрузок МР3025(57,7 В;100 В-80,42ВА;200ВА) (госреестр №22808-07);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока 0,5;до 3000А, ПГ измерения напряжения ±[0.1+0.01((ин/и)-1)]%, погрешность измерения тока ±[0.1+0.01 ((1н/1)-1)]% (госреестр №31953-06).

Сведения о методах измерений

изложены в руководстве по эксплуатации ДУБК.671243.001 РЭ «Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ)».

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНГА-110 (климатические исполнения У и ХЛ)

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»

ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки»

ТУ 3414-015-00213606-2012 «Трансформатор напряжения ЗНГА-110. Технические условия»

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
