| Номер в госреестре | 60291-15 |
| Наименование СИ | Газоанализаторы на основе интеллектуальных сенсорных модулей |
| Обозначение типа СИ | Аметист, Корунд |
| Изготовитель | ООО НПФ "Инкрам", г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы на основе интеллектуальных сенсорных модулей модели «Аметист», «Корунд» предназначены для измерения
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров.
Газоанализаторы на основе интеллектуальных сенсорных модулей модели «Аметист», «Корунд» (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.
Принцип действия:
- по измерительному каналу объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический,
- по измерительному каналу довзрывоопасных концентраций горючих газов и паров -термокаталитический или оптико-абсорбционный;
- по измерительному каналу массовой концентраций паров органических веществ - фо-тоионизационный;
- по измерительному каналу объёмной доли диоксида углерода - оптикоабсорбционный;
В составе газоанализатора используются интеллектуальные сенсорные модули ИСМ-4Т (регистрационный номер 54778-13), далее - ИСМ.
Выпускаются следующие модели газоанализаторов:
- «Корунд», многоканальный (до 5 каналов измерения);
- «Аметист», одноканальный.
Способ забора пробы - диффузионный (для газоанализатора «Аметист»), принудительный с помощью встроенного насоса (для газоанализатора «Корунд»).
Газоанализаторы обеспечивают выполнение следующих функций:
- отображение результатов измерений на встроенном дисплее (для газоанализатора «Аметист» - по одному каналу, для газоанализатору «Корунд» - до 5 каналов);
- индикация на дисплее, а также световая и звуковая сигнализация о достижении заданных порогов срабатывания сигнализации (2 уровня, «Порог 1», «Порог 2» для каждого определяемого компонента);
- просмотр параметров ИСМ (определяемый компонент, заводской номер, срок годности, рекомендуемая дата проведения очередной поверки, значения установленных порогов);
- подсчёт средневзвешенного значения концентрации по каждому из измеряемых компонентов;
- архивирование всех случаев превышения пороговых значений концентраций по каждому из измеряемых компонентов с возможностью просмотра архива как на дисплее газоанализатора, так и на персональном компьютере ПК;
Лист № 2 Всего листов 14
Настройка основных режимов работы и диагностика газоанализатора осуществляется с помощью персонального компьютера, информационная связь осуществляется посредством интерфейса USB.
Г азоанализаторы выполнены во взрывозащищенном исполнении и соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010.
Маркировка взрывозащиты:
- Г азоанализатор «Корунд» - 1Ех ib 11В T3 Gb X/ 1Ех d ib 11В T3 Gb X;
- Газоанализатор «Аметист» - 1Еx ib ПВ T4 Gb X/ 1Еx d ib ПВ T4 Gb X.
Степень защиты газоанализаторов по ГОСТ 14254-96 IP 54.

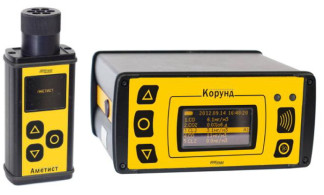

Внешний вид газоанализаторов представлен на рисунках 1 и 2.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивающее выполнение следующих основных функций:
- цифровая индикация концентрации, передаваемая от интеллектуальных сенсорных модулей (ИСМ);
- управление световой и звуковой сигнализацией;
- управление дисплеем;
- считывание и передача на дисплей параметров ИСМ (тип измеряемого газа, заводской номер, срок годности, рекомендуемая дата проведения очередной поверки, значения установленных порогов);
- подсчёт средневзвешенного значения концентрации по каждому из измеряемых компонентов;
- архивирование всех случаев достижения пороговых значений концентраций по каждому из измеряемых компонентов с возможностью просмотра архива как на дисплее газоанализатора так и на персональном компьютере;
- индикацию достижения пороговых значений концентрации на дисплее;
- непрерывное архивирование показаний газоанализатора (режим мониторинга);
- передача данных архива на персональный компьютер по USB-порту.
Кроме того газоанализаторы могут работать с автономным ПО «PC_GTest» и «PC_GraduirC».
Программное обеспечение идентифицируется выбором соответствующего пункта меню на газоанализаторах (см. РЭ к газоанализаторам).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ПО газоанализатора «Корунд», файл korund.mot | ПО газоанализатора «Аметист», файл Amethyst 1754.axf |
| Номер версии (идентификационный номер) ПО | 001 | 001 |
| Цифровой идентификатор ПО | 7af9c653a01824535107db73e30 0e671, алгоритм MD5 | 77d979f0bae2beef13b4f1 ea69f0 c814, алгоритм MD5 |
| Другие идентификационные данные (если имеются) | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности газоанализаторов приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
| Обозначение ИСМ | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ-CnHm-tk 1) | % НКПР | От 0 до 60 | От 0 до 50 | ± 5 | 0,1 |
| ИСМ-CnHm-oa 2) | От 0 до 100 | От 0 до 50 | ± 5 | 1 | |
| Св. 50 до 100 | ± (5 + 0,1 (Свх-50)) | ||||
| ИСМ-О2 | объемная доля, % | От 0 до 30 | От 0 до 30 | ± 0,9 | 0,1 |
| ИСМ-Н2 | От 0 до 2 | От 0 до 2 | ± 0,2 | 0,1 | |
| ИСМ-СО2 | От 0 до 5 | От 0 до 5 | ± (0,1+0,15 Свх) | 0,1 | |
| ИСМ-СО 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-СО 2.0 3) | мг/м3 | От 0 до 1000 | От 0 до 200 | ± 40 | 1 |
| Св. 200 до 1000 | ± (40 + 0,2(Свх-200)) | ||||
| ИСМ-С12 1.0 | мг/м3 | От 0 до 6 | От 0 до 1 | ± 0,2 | 0,1 |
| Св. 1 до 6 | ± (0,2 + 0,2(Свх-1)) | ||||
| ИСМ-С12 2.0 3) | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0.1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-С12 3.0 3) | мг/м3 | От 0 до 30 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 30 | ± (1,2 + 0,2(Свх-6)) | ||||
| ИСМ-КН3 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-ЫН3 2.0 3) | мг/м3 | От 0 до 2000 | От 0 до 400 | ± 80 | 1 |
| Св. 400 до 2000 | ± (80 + 0,2(Свх-400)) | ||||
| ИСМ-КН3 3.0 3) | мг/м3 | От 0 до 600 | От 0 до 120 | ±20 | 1 |
| Св. 120 до 600 | ±(20+0,2(Свх-120)) | ||||
| ИСМ-КН3 4.0 | мг/м3 | От 0 до 200 | От 0 до 20 | ± 5 | 0,1 |
| Св. 20 до 200 | ± (5 + 0,20(Свх-20)) | ||||
| ИСМ-Н2S 1.0 | мг/м3 | От 0 до 20 | От 0 до 3 | ± 0,6 | 0,1 |
| Св. 3 до 20 | ± (0,6 + 0,2(Свх-3)) | ||||
| ИСМ-rns 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-НС1 1.0 | мг/м3 | От 0 до 10 | От 0 до 3 | ± 1 | 0,1 |
| Св. 3 до 10 | ± (1 + 0,2(Свх-3)) | ||||
| ИСМ-К02 1.0 | мг/м3 | От 0 до 20 | От 0 до 5 | ±1 | 0,1 |
| Св. 3 до 20 | ± (1 + 0,2(Свх-5)) | ||||
| ИСМ-К02 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ±2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-S02 1.0 | мг/м3 | От 0 до 35 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 35 | ± (1,2 + 0,2(Свх-6)) |
| Обозначение ИСМ | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ^2 2.0 3) | мг/м3 | От 0 до 100 | От 0 до 20 | ±4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-СОСЬ2 1.0 3) | мг/м3 | От 0 до 15 | От 0 до 1 | ±0,3 | 0,1 |
| Св. 1 до 5 | ± (0,3 + 0,25(Свх-1)) | ||||
| ИСМ-НСN 1.0 | мг/м3 | От 0 до 30 | От 0 до 3 | ±0,6 | 0,1 |
| Св. 3 до 15 | ± (0,6 + 0,25(Свх-3)) | ||||
| ИСМ-PH 1.0 3) | мг/м3 | От 0 до 10 | От 0 до 2 | ±0,4 | 0,1 |
| Св. 2 до 10 | ± (0,4 + 0,2(Свх-2)) | ||||
| ИСМ-PID 1.0 4) | мг/м3 | От 0 до 20 | От 0 до 20 | ± (0,5+0,2Свх) | 0,1 |
| ИСМ-PID 2.0 5) | мг/м3 | От 0 до 200 | От 0 до 200 | ± (5+0,2Свх) | 1 |
| ИСМ-PID 3.0 6) | мг/м3 | От 0 до 2000 | От 0 до 2000 | ± (10+0,2Свх) | 1 |
Примечания:
1) - градуировка ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);
2) - градуировка ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пен-тана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР.
3) - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;
4) - градуировка ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод;
5) - градуировка ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол;
6) - градуировка ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол,гексан, этанол.
Свх - значение содержания определяемого компонента на входе ИСМ, объемная доля, %, массовая концентрация, мг/м , довзрывоопасная концентрация, % НКПР._
2) Пределы допускаемой вариации выходного сигнала газоанализаторов равны 0,5 в долях от пределов допускаемой основной погрешности.
3) При выпуске газоанализаторов должны быть установлены пороги срабатывания сигнализации, значения которых приведены в таблице 3.
Таблица 3 - Пороги срабатывания сигнализации, установленные в ИСМ
| Наименования ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | Диапазон установки порога срабатывания сигнализации | ||
| «ПОРОГ 1» | «ПОРОГ 2» | «ПОРОГ 1» | «ПОРОГ 2» | ||
| ИСМ-СпНт-tk (по метану) | 10 | 20 | 10 - 20 | 20 - 45 | |
| ИСМ-СпНт-tk (для суммарных углеводородов) | % НКПР | 7 | 12 | ||
| ИСМ-СпНт-oa (по метану, бутану, пропану, гексану) | 10 | 20 | 10 - 20 | 20 - 90 | |
| ИСМ-О2 | объемная | 23,0(на повышение) | 19(на принижение) | 21-30 | 10-21 |
| ИСМ-Н2 | доля, % | 0,4 | 0,8 | ,0 1 ,4 0 | 1,0 - 1,8 |
| ИСМ-С02 | 1,2 | 4,5 | ,5 2, 1 ,3 0, | ,8 4, 1 ,5 2, | |
| ИСМ-СО 1.0 | 20 | 90 | 10-50 | 50-90 | |
| ИСМ-СО 2.0 | 200 | 600 | 100-500 | 500-900 | |
| ИСМ-С12 1.0 | 1 | 5 | 0,5-2,5 | 2,5-5 | |
| ИСМ-С12 2.0 | 5 | 20 | 5-25 | 25-45 | |
| ИСМ-С12 3.0 | мг/м3 | 3 | 10 | 2,5-15 | 15-27 |
| ИСМ-ЫН3 1.0 | 20 | 60 | 10-50 | 50-90 | |
| ИСМ-ЫН3 2.0 | 200 | 500 | 160-400 | 400-1800 | |
| ИСМ-ЫН3 3.0 | 60 | 500 | 40-300 | 300-550 | |
| ИСМ-КН3 4.0 | 20 | 100 | 10-110 | 110-190 | |
| ИСМ-Н2S 1.0 | 3 | 10 | 1,5-10 | 10-18 | |
| ИСМ-rns 2.0 | 10 | 20 | 5-25 | 25-45 | |
| ИСМ-НС1 1.0 | 5 | 9 | 3-6 | 6-9 | |
| ИСМ-К02 1.0 | / 3 | 5 | 15 | 2-10 | 10-18 |
| ИСМ-К02 2.0 | мг/м | 5 | 25 | 4-25 | 25-45 |
| ИСМ-S02 1.0 | 10 | 30 | 4-15 | 15-30 | |
| ИСМ^02 2.0 | 30 | 90 | 10-50 | 50-90 | |
| ИСМ-СОСЬ2 1.0 | 1,5 | 4,5 | 0,6-2,5 | 2,5-4,7 | |
| ИСМ-НСК 1.0 | 3 | 10 | 1,5-8 | 8-14 | |
| ИСМ- РН3 1.0 | мг/м3 | 2 | 5 | 1-5 | 5-9 |
| ИСМ-PID 1.0 (по винилхлориду) | мг/м3 | 5 | 15 | 2-10 | 10-18 |
| ИСМ-PID 1.0 (по метилмеркаптану) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| ИСМ-PID 1.0 (по этилмеркаптану) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| ИСМ-PID 1.0 (по фенолу) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| Наименования ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | Диапазон установки порога срабатывания сигнализации | ||
| «ПОРОГ 1» | «ПОРОГ 2» | «ПОРОГ 1» | «ПОРОГ 2» | ||
| ИСМ-PID 1.0 (по сероуглероду) | мг/м3 | 10 | 15 | 2-11 | 11-18 |
| ИСМ-PID 2.0 (по изобутилену) | мг/м3 | 100 | 150 | 20 - 110 | 110-190 |
| ИСМ-PID 2.0 (по бензолу) | мг/м3 | 15 | 45 | 10 - 40 | 40-190 |
| ИСМ-PID 2.0 (по бутанолу) | мг/м3 | 30 | 90 | 20-80 | 80-190 |
| ИСМ-PID 2.0 (по о-ксилолу) | мг/м3 | 50 | 150 | 20 - 100 | 100 - 190 |
| ИСМ-PID 3.0 (по толуолу) | мг/м3 | 150 | 450 | 50-400 | 400-1800 |
| ИСМ-PID 3.0 (по гексану) | мг/м3 | 300 | 900 | 100-800 | 800-1800 |
| ИСМ-PID 3.0 (по этанолу) | мг/м3 | 1000 | 1500 | 400-1000 | 1000-1800 |
| *) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации. | |||||
4) Предел допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 4.
Таблица 4 - Предел допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и контролируемой сред
| Наименования ИСМ | Предел допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | 1,7 |
| ИСМ-О2 | 0,2 на каждые 10°С |
| ИСМ-ТО2 | 0,5 |
| ИСМ- (ТО 1.0, ТО 2.0) | 0,4 на каждые 10°С |
| ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0) | |
| ИСМ - (NH3 1.0 - NH3 4.0) | |
| ИСМ-(Н2S1.0, mS2.0) | |
| ИСМ-HCl 1.0 | |
| ИСМ-(Ш2 1.0, NO2 2.0) | |
| ИСМ -(SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-reN 1.0 | |
| ИСМ-PH 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,4 на каждые 10°С |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Лист № 8 Всего листов 14
5) Предел допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 5.
Таблица 5 - Предел допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления
| Наименования ИСМ | Предел допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 кПа |
| ИСМ-ТО2 | 1 |
| ИСМ-(ТО 1.0, СО2.0) | 0,2 на каждые 3,3 кПа |
| ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | 0,2 на каждые 3,3 кПа |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| ИСМ- (ffiS1.0, Н2S2.0) | |
| ИСМ-HCl 1.0 | |
| ИСМ- (NO2 1.0, NO2 2.0) | |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-НСN 1.0 | |
| ИСМ-PH3 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
6) Предел допускаемой дополнительной погрешности газоанализаторов при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной. влажности 65% при температуре 25°С должны соответствовать значениям, указанным в таблице 6.
Таблица 6 - Предел допускаемой дополнительной погрешности газоанализаторов при изменении относительной влажности
| Наименование ИСМ | Предел допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1,4 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 % |
| ИСМ-ТО2 | 1 |
| ИСМ-(ТО 1.0, СО2.0) | 0,2 на каждые 10 % |
| ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rnS1.0, rnS2.0) | |
| ИСМ-HCl 1.0 | 1 на каждые 10 % |
| ИСМ- (NO2 1.0, NO2 2.0) | 0,2 на каждые 10 % |
| ИСМ - (SO2 1.0, SO2 2.0) |
| Наименование ИСМ | Предел допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-СОСЬ2 1.0 | 0,5 на каждые 10 % |
| ИСМ-НСК 1.0 | |
| ИСМ-Pffi 1.0 | 0,5 на каждые 10 % |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
7) Предел допускаемой суммарной дополнительной погрешности газоанализаторов от воздействия неизмеряемых компонентов, содержания которых приведены в таблице 7, равны
1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.
Таблица 7 - Пределы допускаемой суммарной дополнительной погрешности от воздействия не измеряемых компонентов
| Наименование ИСМ | Содержание не измеряемых компонентов | ||||||||
| ВД, мг/м | С0, мг/м3 | Н* мг/м | С12,3 мг/м | Н2 | N0, мг/м3 | К02,3 мг/м | S02,3 мг/м | СН4, %об | |
| ИСМ-ЫН3 1.0 | - | 500 | 3 | 1 | 2%(об.д.) | 5 | 20 | 5 | 4,4 |
| ИСМ-ЫН3 2.0 | - | 1000 | 50 | 1 | 2%(об.д.) | 100 | 400 | 20 | 4,4 |
| ИСМ-ЫН3 3.0 | - | 500 | 10 | 5 | 2%(об.д.) | 10 | 100 | 10 | 4,4 |
| ИСМ-КН3 4.0 | - | 1000 | 20 | 5 | 2%(об.д.) | 30 | 60 | 30 | 4,4 |
| ИСМ-СО 1.0 | 1000 | - | 10 | 5 | 25 млн-1 | 100 | 100 | 10 | 4,4 |
| ИСМ-СО 2.0 | 1000 | - | 50 | 30 | 120 млн-1 | 300 | 300 | 50 | 4,4 |
| ИСМ-rnS 1.0 | 60 | 500 | - | 3 | 500 млн-1 | 200 | 100 | 3 | 4,4 |
| ИСМ-rnS 2.0 | 180 | 1000 | - | 10 | >500 млн-1 | 500 | 300 | 6 | 4,4 |
| ИСМ-С1 1.0 | 5 | 100 | 2,5 | - | 0,4% (об.д.) | 2 | 0,5 | 5 | 4,4 |
| ИСМ-С1 2.0 | 10 | 500 | 10 | - | 0,4% (об.д.) | 20 | 5 | 10 | 4,4 |
| ИСМ-С1 3.0 | 6 | 300 | 6 | - | 0,4% (об.д.) | 12 | 3 | 6 | 4,4 |
| ИСМ-Н2 | 100 | 500 | 20 | 1 | 100 | 100 | 100 | 4,4 | |
| ИСМ-К02 1.0 | 30 | 100 | 5 | 1 | 1%(об.д.) | 100 | - | 5 | 4,4 |
| ИСМ-К02 2.0 | 100 | 300 | 15 | 3 | 1%(об.д.) | 300 | - | 15 | 4.4 |
| ИСМ-02 | - | - | - | - | 1%(об.д.) | - | - | - | 1,0 |
| ИСМ^02 1.0 | 60 | 100 | 3 | 1 | 0,4%(об.д.) | 200 | 100 | - | 4,4 |
| ИСМ-S02 2.0 | 180 | 300 | 6 | 1 | 0,4%(об.д.) | 500 | 300 | - | 4.4 |
| ИСМ-НСК 1.0 | 10 | 100 | 3 | 80 | 0,4% (об.д.) | 100 | 8 | 3 | 4,4 |
| ИСМ-С0С12 1.0 | 1,0 | 60 | 0,05 | 0,5 | 0,4% (об.д.) | 0,5 | 50 | 0,1 | 4,4 |
| ИСМ-НС1 1.0 | 10 | 60 | 3 | 3 | 0,4% (об.д.) | 2 | 1 | 1 | 4,4 |
| ИСМ-Pffi 1.0 | 20 | 100 | 1,0 | 1,0 | 0,4% (об.д.) | 0,5 | 1,0 | 2,0 | 4,4 |
| ИСМ-СпНт-tk | 1500 | 100 | (1) | (1) | 0,05% (об.д.) | 50 | 50 | (1) | - |
| ИСМ-СпНт-oa | 1500 | 100 | 50 | 50 | 1% (об.д.) | 500 | 400 | 100 | - |
| ИСМ-С02 | 1500 | 100 | 50 | 50 | 1% (об.д.) | 500 | 400 | 100 | 2,2 |
| ИСМ-PID 1.0 | 1,0 | - (2) | 0,5 | - (2) | - (2) | 1,5 | 3,0 | - (2) | - (2) |
| ИСМ-PID 2.0 | 15 | - (2) | 10 | - (2) | - (2) | 20 | 50 | - (2) | - (2) |
| ИСМ-PID 3.0 | 120 | - (2) | 8 | - (2) | - (2) | 15 | 40 | - (2) | - (2) |
| Примечания: 1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [Н^]=10 мг/м3; [S02]=20 мг/м3; [СЬ2]=1 мг/м3; | |||||||||
| Наименование ИСМ | Содержание не измеряемых компонентов | ||||||||
| NH3, мг/м3 | CO, мг/м3 | H2S,3 мг/м3 | Cl2,3 мг/м3 | H2 | NO, мг/м3 | NO2,3 мг/м3 | SO2,3 мг/м3 | СН4, %об | |
| 2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИС] ленным газам, т.к. значение потен | М-PID 3.0 не обладают чувствительностью к перечис-циала ионизации этих газов больше 10,6 эВ. | ||||||||
8) Интервал времени с момента включения до выхода
в режим измерений (время прогрева), мин, не более 5
9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания, указано в таблице 8.
Таблица 8 - Время установления выходного сигнала
| Наименование ИСМ | Время установления выходного сигнала T0,9, С |
| ИСМ-CnHm-tk | 15 |
| ИСМ-CnHm-oa | 30 |
| ИСМ-О2 | |
| ИСМ-ТО2 | |
| ИСМ-(CО 1.0, СО2.0) | 45 |
| ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rnS1.0, rnS2.0) | |
| ИСМ-HCl 1.0 | 120 |
| ИСМ- (NO2 1.0, NO2 2.0) | 45 |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | 120 |
| ИСМ-KCN 1.0 | 60 |
| ИСМ-PH 1.0 | |
| ИСМ-Н2 | 45 |
| ИСМ-PID 1.0 | 30 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
10) Интервал времени работы газоанализаторов без корректировки показаний, месяцев, не более 6
11) Электрическое питание газоанализаторов осуществляется от встроенной аккумуляторной батареи.
12) Время непрерывной работы газоанализатора в нормальных условиях эксплуатации от полностью заряженной аккумуляторной батареи, не менее, указанного в таблице 9:
Таблица 9
| Модель газоанализатора | Время работы, час, не менее | Примечание |
| «Корунд» | 21 | В газоанализатор установлено пять ИСМ с электрохимическим принципом действия, непрерывно включен насос. |
| Модель газоанализатора | Время работы, час, не менее | Примечание |
| «Аметист» | 9 | В газоанализатор установлен ИСМ с электрохимическим принципом действия, непрерывно включен дисплей газоанализатора |
| 16 | В газоанализатор установлен ИСМ с электрохимическим принципом действия, энергосберегающий режим - дисплей газоанализатора включён 10 мин./час, дисплей газоанализатора находится в выключенном состоянии 50 мин./час. |
13) Габаритные размеры, мм, не более Газоанализатор «Корунд»
- длина 155
- ширина 195
- высота 95 Газоанализатор «Аметист»
- длина 150
- ширина 65
- высота 40
14) Масса, кг, не более
Газоанализатор «Корунд» 3,0
Газоанализатор «Аметист» 0,3
15) Средняя наработка на отказ в условиях эксплуатации
(с учетом технического обслуживания), ч 15 000
16) Средний срок службы газоанализаторов, лет 10
17) Средний срок службы сенсоров, лет:
ЭХ (кроме кислорода) 1
ЭХ (кислород) 2
ТК (горючие газы и пары) 1
ОА (горючие газы и пары, диоксид углерода) 5
ФИ 5
Рабочие условия эксплуатации
Диапазон атмосферного давления, кПа от 80 до 120
Диапазоны температуры и относительной влажности окружающей и анализируемой сред (в зависимости от установленного ИСМ) см. таблицу 10
Таблица 10 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред
| Наименование ИСМ | Диапазон температур, oC | Диапазон относительной влажности, % при температуре 25 °С |
| ИСМ-^1.0 | от минус 40 до плюс 45 | От 15 до 90 (без конденсации) |
| ИСМ-^2.0 | от минус 40 до плюс 45 | От 15 до 90 (без конденсации) |
| исм-Nm 1.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| исм-кт 2.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| исм-кт 3.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| ИСМ-КИ3 4.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| исм-а2 1.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| ИСМ-а2 2.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| исм-а2 3.0 | от минус 40 до плюс 45 | От 20 до 98 (без конденсации) |
| Наименование ИСМ | Диапазон температур, °С | Диапазон относительной влажности, % при температуре 25 °С |
| ИСМ-НС1 1.0 | от минус 30 до плюс 45 | От 15 до 90 (без конденсации) |
| ИСМ-С0 1.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ-С0 2.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ-К02 1.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ-К02 2.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ^02 1.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ^02 2.0 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ-СОСЬ2 1.0 | от минус 30 до плюс 45 | От 15 до 90 (без конденсации) |
| ИСМ-НСК 1.0 | от минус 30 до плюс 45 | От 15 до 90 (без конденсации) |
| ИСМ-Pffi 1.0 | от минус 30 до плюс 45 | От 15 до 90 (без конденсации) |
| ИСМ-О2 | от минус 30 до плюс 45 | От 5 до 95 (без конденсации) |
| ИСМ-Н2 | от минус 40 до плюс 45 | От 20 до 90 (без конденсации) |
| ИСМ-С02 | от минус 40 до плюс 45 | От 0 до 95 (без конденсации) |
| ИСМ-СпНт-tk | от минус 40 до плюс 45 | От 5 до 98 (без конденсации) |
| ИСМ-СпНт-oa | от минус 40 до плюс 45 | От 0 до 98 (без конденсации) |
| ИСМ-PID 1.0 | от минус 30 до плюс 45 | От 0 до 90 (без конденсации) |
| ИСМ-PID 2.0 | от минус 30 до плюс 45 | От 0 до 90 (без конденсации) |
| ИСМ-PID 3.0 | от минус 30 до плюс 45 | От 0 до 90 (без конденсации) |
| ИСМ-ИМИ | от минус 40 до плюс 45 | От 0 до 99 (без конденсации) |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на корпус газоанализатора в виде наклейки.
Таблица 11 - Комплектность СИ
| Обозначение | Наименование | Количество |
| ЕКРМ.413421.023 или ЕКРМ.413421.024 | Газоанализатор «Корунд» Г азоанализатор «Аметист» | 1 шт. (конфигурация измерительных каналов по заказу) |
| ЕКРМ.413421.023 РЭ или ЕКРМ.413421.024 РЭ | Руководство по эксплуатации | 1 экз. (в зависимости от модели) |
| ЕКРМ.413421.023 ПС или ЕКРМ.413421.024 ПС | Паспорт | 1 экз. (в зависимости от модели) |
| ЕКРМ.413421.023 ЗИ или ЕКРМ.413421.024 ЗИ | Ведомость ЗИП | 1 экз. (в зависимости от модели) |
| Комплект ЗИП согласно ведомости ЗИП | 1 комплект (в зависимости от модели) | |
| МП-242-1712-2013 | Методика поверки | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу МП-242-1712-2013 "Газоанализаторы на основе интеллектуальных сенсорных модулей модели «Аметист», «Корунд». Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «15» ноября 2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ исполнение ГГС-Р или ГГС-Т в комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением и источниками микропотока по ИБЯЛ. 418319.013 ТУ;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-162956-92;
- парофазные источники газовых смесей по ТУ 4215-001-20810646-99;
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
Методика измерений приведена в документах ЕКРМ.413421.023 РЭ «Газоанализатор «Корунд». Руководство по эксплуатации», ЕКРМ.413421.024 РЭ «Газоанализатор «Аметист». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам на основе интеллектуальных сенсорных модулей модели «Аметист», «Корунд»
1 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
6 ТУ 4215-018-47275141-11 Газоанализаторы на основе интеллектуальных сенсорных модулей модели «Аметист», «Корунд».
Лист № 14 Всего листов 14
при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 15 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
