Приборы VICAT/HDT Tester мод. VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+, ECO-VICAT 300/*, 60297-15

Назначение

Приборы VICAT/HDT Tester моделей VICAT/HDT Tester Basic*, VICAT/HDT Tester Compact*, VICAT/HDT Tester IC*, VICAT/HDT Tester IC*+, ECO-VICAT 300/* (далее по тексту - приборы VICAT/HDT) предназначены для измерений температуры размягчения пластика по Вика (VICAT) и температуры деформации пластика под воздействием механической нагрузки (HDT) по методам, изложенным в ГОСТ 15088-2014, ГОСТ 12021-84, ISO 306:1997, ISO 75-1:1996 и других стандартах.

Описание

Приборы VICAT/HDT представляют собой установку, состоящую из ванны с жидким теплоносителем (специальным маслом) и измерительного блока. Температура теплоносителя регулируется встроенным в ванну термостатом. Для охлаждения используется проточная водопроводная вода, подаваемая в термостат через специальные штуцеры. С помощью цифрового терморегулятора термостата контролируется температура в ванне, задается и обеспечивается нарастание и спад температуры со скоростью, соответствующей стандартам.

Измерительный блок содержит от одной до шести станций для параллельного измерения. Каждая станция содержит подставку для исследуемого образца пластика и измерительную головку, сменный индентор (в форме иглы Вика или штампа HDT), в верхней части станции имеется подставка для груза, а в модели VICAT/HDT Tester Basic * здесь же расположен цифровой индикатор перемещения. В рабочем положении нижняя часть станции погружена в ванну так, что исследуемый образец пластика и индентор находятся в теплоносителе.

Регистрация показаний датчиков перемещения и температуры может осуществляться вручную по показаниям цифровых индикаторов, однако прибор имеет необходимые разъемы для подключения его к интерфейсной приставке, обеспечивающей работу с компьютером для автоматизации управления термостатом, а также для хранения, обработки и вывода информации.

Составной частью прибора VICAT/HDT модели ECO-VICAT 300/* являются две температурные платформы, на каждой из которых может быть размещено до шести образцов 10 х 10 х 4 мм (длина х ширина х высота). Нагрев платформ контролируется раздельно при помощи температурных контроллеров, обеспечивающих нагрев до достижения требуемой температуры. Нижняя температурная платформа содержит от двух до шести амортизированных цилиндров. Это позволяет размягчать образцы с двух сторон равномерно. Нагружение образцов осуществляется при помощи пневматической системы с составным весом, зависящим от метода испытания. Индуктивные регистраторы перемещения LVDT измеряют глубины погружения пенетрационных игл в исследуемые образцы. Визуализация процесса нагрева осуществляется на компьютере, соединенном с прибором при помощи серийного интерфейса RS232.

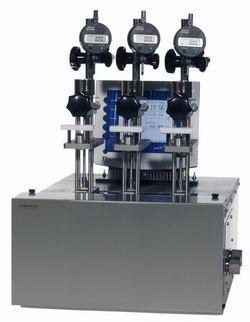

Внешний вид приборов VICAT/HDT с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1 - 4.

Место нанесения знака утверждения типа

(N1 СМ

Рисунок 2 - Внешний вид приборов модели VICAT/HDT Tester Compact * (слева -на три станции, справа - на шесть станций)

Принцип работы прибора VICAT/HDT основан на измерении значения медленно возрастающей температуры в термостате с исследуемым образцом пластика, при котором под воздействием механической нагрузки:

-    индентор погрузится в исследуемый образец на заданную глубину (VICAT);

-    или прогиб исследуемого образца достигнет заданной величины (HDT).

Величина механической нагрузки и глубина (или величина прогиба) определены в

стандартах на метод определения температуры размягчения пластиков по Вика (VICAT) и температуры деформации пластиков под воздействием груза (HDT). Механическая нагрузка на индентор создается путем размещения на подставке станции специальных грузов заданной массы.

Модели прибора VICAT/HDT имеют исполнения, отличающиеся количеством станций (количеством одновременно испытываемых образцов пластиков), возможностью определения температуры размягчения пластиков по Вика (VICAT) и температуры деформации пластиков под воздействием груза (HDT), режимом управления при испытаниях серии образцов, возможностью после испытания быстро охлаждать жидкость в термостате на начальной температуры для подготовки следующей серии испытаний, а также тем, что модели ECO обеспечивают возможность проведения испытаний в чистой среде (без масла), габаритами и массой. Функциональные различия моделей представлены в таблице 1.

Таблица 1

Программное обеспечение

Программное обеспечение (ПО) приборов VICAT/HDT используется при проведении штатных измерений и связи с внешними информационными каналами.

Идентификационные признаки ПО приведены в таблице 2.

Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приборов VICAT/HDT приведены в таблице 3.

Таблица 3

Потребляемая мощность, габаритные размеры и масса различных моделей приведены в таблице 4.

Таблица 4

Знак утверждения типа

наносится на титульный лист Руководств по эксплуатации VICAT/HDT.2014.001 РЭ, VICAT/HDT.2014.002 РЭ, VICAT/HDT.2014.003 РЭ, VICAT/HDT.2014.004 РЭ в левом нижнем углу типографским способом и на переднюю поверхность корпуса измерительного блока прибора VICAT/HDT в виде наклеиваемой пленки.

Комплектность

Комплект поставки приборов VICAT/HDT приведен в таблице 5. Таблица 5

Поверка

осуществляется в соответствии с документом VICAT/HDT.2014.001МП «Инструкция. Приборы VICAT/HDT Tester. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 30.12. 2014 г.

Основные средства поверки:

-    весы лабораторные ВЛТ-6100-П (регистрационный № 19874-08), наибольший предел взвешивания 10 кг, II класс точности по ГОСТ 24104-2001;

-    термометр сопротивления эталонный ЭТС-25 (регистрационный № 19484-09), 1-го разряда, диапазон измерений температуры от 0 до 660 0С;

-    микрометр гладкий МК175 (регистрационный № 54224-13), пределы допускаемой абсолютной погрешности ± 5 мкм по ГОСТ 4380-93, ГОСТ 6507-90;

-    штангенциркуль ШЦ-П-250-0,1 (регистрационный № 25387-03), 2 класс точности по ГОСТ 166-89;

-    секундомер механический СОСпр-2б-2 (регистрационный № 11519-11), пределы допускаемой абсолютной погрешности измерений ± 1 с.

Сведения о методах измерений

1 ГОСТ 15088-2014 Пластмассы. Метод определения температуры размягчения термопластов по Вика;

2    ГОСТ 12021-84 Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой;

3    ISO 306:1997 Plastics. Thermoplastic materials. Determination of Vicat softening temperature (VST);

4    ISO 75-1:1996. Plastics. Determination of temperature of deflection under load. General test method;

Нормативные документы, устанавливающие требования к приборам VICAT/HDT Tester моделей VICAT/HDT Tester Basic *, VICAT/HDT Tester Compact *, VICAT/HDT Tester IC *, VICAT/HDT Tester IC *+, ECO-VICAT 300/*

1 Техническая документация фирмы изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
