| Номер в госреестре | 60298-15 |
| Наименование СИ | Установки спектрометрические для измерений объемной активности гамма-излучающих радионуклидов в жидкости |
| Обозначение типа СИ | СГЖ-101 |
| Изготовитель | ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки спектрометрические для измерений объёмной активности гамма-излучающих радионуклидов в жидкости СГЖ-101 (далее по тексту - СГЖ) предназначены для измерений объёмной активности гамма-излучающих радионуклидов в жидкости.
Работа СГЖ основана на регистрации гамма-излучения контролируемой среды, находящейся в измерительной камере, сцинтилляционными гамма-детекторами.
Конструктивно СГЖ включают в себя стойку пробоотборную и шкаф управления.
Стойка пробоотборная представляет собой металлический шкаф, с трубопроводной арматурой, блоками детектирования (далее - БД) в свинцовой защите, измерительной камерой (далее -ИК), расходомерами, датчиками протечки и клапанами. Гидравлическая схема пробоотборного узла обеспечивает подачу контролируемой среды, сжатого воздуха (далее - СВ) и химически обессоленной воды (далее - ХОВ) в ИК. Гидравлическая схема включает в себя клапаны с электроприводами и расходомеры для контроля заполнения ИК контролируемой средой и ХОВ.
ИК представляет собой цилиндрическую колбу с обтекаемой внутренней поверхностью, что исключает образование застойных зон. Материал ИК обладает минимальной сорбирующей способностью и допускает промывку дезактивирующими растворами. ИК располагается вертикально и окружена свинцовой защитой, для уменьшения влияния на измерения внешнего фона. На время измерения ИК заполнена контролируемой средой без режима протоки.
В СГЖ используются два БД, каждый из которых состоит из детектора на основе кристалла LaBr3 и блока электроники. БД помещены в герметичный металлический корпус. Детектор содержит сцинтилляционный кристалл и фотоэлектронный умножитель (ФЭУ). Блок электроники представляет собой микропроцессорную сборку, которая осуществляет преобразование сигналов ФЭУ в цифровой формат, хранит набранные спектры, осуществляет самодиагностику. Связь БД и шкафа управления реализована по стандарту RS-485.
При выпуске из производства установки настроены на индикацию результата измерений радионуклида I-131.
В случае необходимости индикации результата измерений объёмной активности других гамма-излучающих радионуклидов в диапазоне энергий от 100 до 3000 кэВ (например, радионуклидов I-132, I-133, I-134, I-135, Сб-137, Na-24, Co-60) СГЖ необходимо настроить на индикацию результата измерений требуемых радионуклидов - настройка осуществляется заводом изготовителем.
Расходомеры используются для контроля поступления жидкости по трубопроводам и процесса заполнения ИК.
Шкаф управления содержит промышленный компьютер и набор модулей ввода/вывода на элементной базе WAGO. Специализированное программное обеспечение (далее - ПО) компьютера обрабатывает данные с каждого БД, расходомеров, датчиков протечки, и управляет открытием/закрытием клапанов в соответствии с заложенным в ПО алгоритмом. Шкаф оснащен сенсорным экраном для вывода оперативной информации о работе СГЖ.
Результаты измерений с каждого БД отображаются на дисплее.
Внешний вид СГЖ с указанием мест пломбировки и нанесения знака утверждения типа приведены на рисунках 1 и 2.

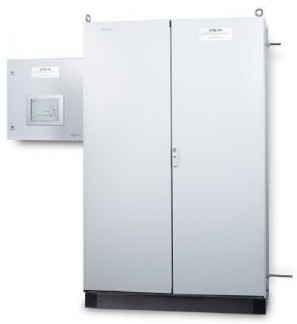

Рисунок 1 Внешний вид СГЖ и схема пломбировки
СГЖ полностью автоматизированная установка со встроенным ПО.
ПО обрабатывает данные с БД, расходомеров, датчиков протечки, и управляет открытием/закрытием клапанов в соответствии с заложенным в ПО алгоритмом.
Идентификационные данные приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО СГЖ-101 |
| Номер версии (идентификационный номер) ПО | 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
ПО можно идентифицировать при нажатии кнопки «О программе.». На дисплее кратковременно отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики СГЖ приведены в таблицах 2 и 3. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон регистрируемых энергий гамма-излучения, кэВ | от 100 до 3000 |
| Диапазон измерений объёмной активности радионуклидов в диапазоне энергий гамма-излучающих радионуклидов от 250 до 3000 кэВ, Бк/м3 | от 2,0• 105 до 3,7-109 |
| Пределы допускаемой основной относительной погрешности измерений объёмной активности гамма-излучающих радионуклидов, % | ± 30 |
| Энергетическое разрешение, %, не более: для линии с энергией 122 кэВ | 11,0 |
| для линии с энергией 662 кэВ | 3,5 |
| для линии с энергией 2614 кэВ | 2,0 |
| Наименование характеристики | Значение характеристики |
| Отношение чувствительности регистрации источников геометрии измерительной камеры к чувствительности регистрации в пике полного по- 133 137 60 глощения для точечных источников нуклидов, Ba, Cs, Co по линиям с энергиями 356, 662, 1173 кэВ в фиксированной геометрии штатного держателя, 1/м3, не менее | |
| для линии с энергией 356 кэВ | 495 |
| для линии с энергией 662 кэВ | 650 |
| для линии с энергией 1173 кэВ | 690 |
| Пределы допускаемой относительной погрешности отношения чувствительности регистрации источников геометрии измерительной камеры к чувствительности регистрации в пике полного поглощения для точеч- 133 137 60 ных источников нуклидов, Ba, Cs, Co по линиям с энергиями 356, 662, 1173 кэВ в фиксированной геометрии штатного держателя, % | ± 15 |
| Максимальная загрузка каждого БД, с-1, не менее | 2105 |
| Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), %, не более | 0,3 |
| Долговременная нестабильность энергетической градуировки за 8 ч непрерывной работы, %, не более | 0,25 |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающего воздуха от 5 °С до 15 °С и от 25 °С до 50 °С, на каждые 10 °С изменения, % | ± 5 |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающего воздуха в течении 2-х часов от 50 до 70 °С, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений в условиях повышенной влажности до 80 % при температуре окружающего воздуха от 25 °С до 35 °С, % | ± 10 |
| Питание от сети переменного тока: - номинальное напряжение сети, В - отклонение от номинального напряжения, В - номинальная частота, Гц - отклонение от номинальной частоты, Гц содержание гармоник, % | 220 от 187 до 242 50 от 47 до 53 до 5 |
| Потребляемая мощность, В А, не более | 200 |
| Пределы допускаемой дополнительной относительной погрешности при изменении напряжения сети на минус 15 % и 10 % от номинального значения, % | ± 10 |
| Время установления рабочего режима, мин, не более | 15 |
| Режим работы | непрерывный круглосуточный |
| Нестабильность за 24 часа непрерывной работы (после установления рабочего режима), % | ± 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 15 |
| Наименование характеристики | Значение характеристики |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, % - атмосферное давление, кПа | от 15 до 25 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха в течении 2-х часов, °С - относительная влажность при температуре воздуха 35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от 5 до 50 до 70 до 80 от 84,0 до 106,7 |
Таблица 3 - Габаритные размеры и масса СГЖ
| Узел | Г абаритные размеры (длина х ширина х высота), мм | Масса, кг |
| Стойка пробоотборная | 1354х705х1962 | 301,0 |
| Шкаф управления | 660 х 230 х 915 | 30,6 |
наносится в виде наклейки на корпус СГЖ и типографским способом на титульные листы формуляра и руководства по эксплуатации.
Комплект поставки СГЖ приведен в Таблице 4. Таблица 4 - Комплектность поставки
| Обозначение | Наименование | Количество, шт. |
| СГЖ-101 | Установка спектрометрическая для измерения объёмной активности гамма-излучающих радионуклидов в жидкости СГЖ-101 | 1 |
| ВШКФ.414743.003РЭ | Руководство по эксплуатации | 1 |
| ВШКФ.414743.003МП | Методика поверки | 1 |
| Свидетельство о поверке | 1 | |
| ВШКФ.414743.003Ф0 | Формуляр | 1 |
осуществляется по документу ВШКФ.414743.003 МП «Установки спектрометрические для измерений объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-101. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12.02.2015 г.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (Регистрационный № 44591-10), активность от 104 до 106 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 6 %.
Установки спектрометрические для измерений объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-101. Руководство по эксплуатации. ВШКФ.414743.003 РЭ.
Лист № 6 Всего листов 6
Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим для измерений объемной активности гамма-излучающих радионуклидов в жидкости СГЖ
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования». Установки спектрометрические для измерений объемной активности гамма-излучающих радионуклидов в жидкости СГЖ-101. Технические условия. ВШКФ.414743.003 ТУ.
Осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности при эксплуатации опасного производственного объекта.
Осуществление деятельности в области использования атомной энергии.
