Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО "КНПЗ", 60299-15

Назначение

Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ» (далее - система) предназначена для измерения объема и массы нефтепродукта в резервуарах и дистанционного контроля за технологическим процессом и состоянием резервуарного парка.

Описание

Система реализует косвенный метод статических измерений массы и объема нефтепродуктов в резервуарах.

Конструктивно система состоит из измерительной системы с 10 измерительными линиями и системы автоматизации.

В состав измерительной системы входят:

-    горизонтальные стальные цилиндрические резервуары РГС 200;

-    вертикальные стальные цилиндрические резервуары РВС 400;

-    уровнемеры поплавковые типа ДУУ4МА, имеющие измерительный канал уровня, температуры и давления, регистрационный номер в реестре средств измерений 39596-08.

Измерительная система предназначена для измерения параметров нефтепродуктов и передачи значений параметров от первичных измерительных преобразователей на контроллер системы автоматизации в виде токовых и частотных сигналов.

В состав системы автоматизации входят:

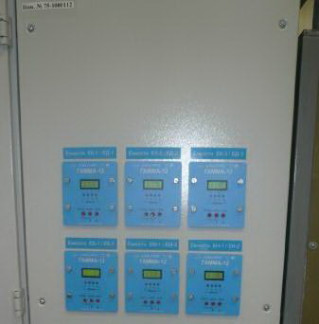

-    контроллер промышленный комбинированный ГАММА-11, регистрационный номер в реестре средств измерений 27249-10.

-    автоматизированное рабочее место оператора (АРМ-оператора).

Система автоматизации предназначена для сбора и обработки информации поступающей от измерительных преобразователей с последующей индикацией и регистрацией результатов измерений. При помощи системы автоматизации также осуществляется дистанционный контроль за технологическим процессом.

Система обеспечивает выполнение следующих функций:

-    измерение уровня нефтепродукта и воды;

-    расчет объема нефтепродуктов в резервуарах;

-    расчет массы нефтепродуктов в емкостях;

-    ручной ввод значения плотности нефтепродукта в резервуаре при стандартных условиях и пересчет плотности к текущей температуре;

-    измерение температуры нефтепродукта;

-    расчет среднего значения температуры по резервуару;

-    автоматический мониторинг состояния контролируемых параметров, предупредительная и аварийная сигнализация в случае выхода значений параметров за пределы заданного диапазона;

-    задание значений параметров нижней и верхней границ предупредительной и аварийной сигнализации;

-    ведение архивного журнала тревог и событий не менее чем за 90 последних суток;

-    диагностика работы технических средств среднего уровня системы автоматизации;

-    формирование отчетной документации;

-    хранение технологических параметров в базе данных MS SQL Server 2008 Express, с возможностью репликации данных с другими базами данными не менее 90 суток;

- защита от несанкционированного доступа констант, участвующих в вычислении массы и объема нефтепродуктов.

Программное обеспечение

Программное обеспечение (далее - ПО) системы представлено прикладным ПО АРМ-оператора.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Технические характеристики

Плотность измеряемой среды при 20 °С, кг/м

Количество измерительных линий системы, шт.    10

Используемые резервуары    РВС 400, РГС 200

Верхний предел измерения уровня, мм    3500 Диапазон измерений:

массы нефтепродукта, т    от 3 до 1920

объема нефтепродукта, м3    от 5 до 2400

Диапазон измерений температуры, °С    от минус 10 до плюс 45 Пределы допускаемой относительной погрешности измерения:

-    массы нефтепродукта, %    ± 0,5

-    объема нефтепродукта, %    ± 0,4 Пределы допускаемой абсолютной погрешности измерения температуры, оС    ± 0,5 Пределы допускаемой абсолютной погрешности измерения уровня, мм    ±1

Условия эксплуатации:

Температура окружающего воздуха, °С:

-    для первичных преобразователей    от минус 45 до плюс 40

-    для ИВК, АРМ оператора    от плюс 15 до плюс 30 Относительная влажность окружающей среды, %:

-    для первичных преобразователей    не более 98

-    для ИВК, АРМ оператора    не более 85 Напряжение питания электрических узлов, В:

-    уровнемеров    24 (± 5 %)

-    система обработки информации    220 (± 10 %) Средний срок службы, лет    12

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений

Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ»    1 ед.

«Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ». Руководство по эксплуатации

1 экз.

1 экз.

«Инструкция ГСИ. Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ». Методика поверки»

Поверка

осуществляется по методике поверки МП 60299-15 «Инструкция ГСИ. Система измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тюменский ЦСМ» 16 апреля 2014 г.

Основное поверочное оборудование:

-    лента измерительная Р30Н2К ГОСТ 7502-98;

-    рулетка измерительная металлическая с грузом Р30Н2К ГОСТ 7502-98;

-    нивелир с рейкой по ГОСТ 10528

-    термометр электронный лабораторный ЛТ-300, диапазон измеряемых температур от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до плюс 199,9 °С - ±0,05 °С;

-    калибратор электрических сигналов UPS-III, класс точности ±0,01 %;

-    калибратор вольтметр универсальный В1-28;

-    магазин сопротивлений Р4831, класса точности 0,02;

-    мановакууметр МВП-2,5 класс точности 0,02 ТУ 20-45-78;

-    манометр (пресс) избыточного давления грузопоршневой МП-60 класс точности 0,02 ГОСТ 8291-83;

-    камера температурная модели 3216/16 фирмы «Feutron Klimasimulation GmbH» диапазон воспроизводимых температур от минус 70 до плюс 180 °С.

Сведения о методах измерений

МИ 3242-2009 «Рекомендация ГСИ Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах» Аттестована ФГУП «ВНИИР», Свидетельство об аттестации № 23807-09 от 10 декабря 2009 г

Нормативные документы, устанавливающие требования к системе измерения массы и объема нефтепродуктов в резервуарах товарного парка на технологической установке переработки нефти ООО «КНПЗ»

1)    ГОСТ 8.510-2002 ГСИ Государственная поверочная схема для средств измерений объема и массы жидкости;

2)    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

3)    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Рекомендации к применению

осуществление торговли.
