| Номер в госреестре | 60303-15 |
| Наименование СИ | Газоанализаторы портативные многокомпонентные |
| Обозначение типа СИ | Ventis MX4, Ventis LS, iBrid MX6 |
| Изготовитель | "Industrial Scientific Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

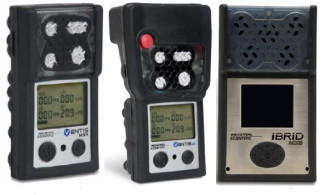

Газоанализаторы портативные многокомпонентные моделей Ventis MX4, Ventis LS, iBrid MX6 предназначены для измерений объемной доли вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.
Газоанализаторы портативные многокомпонентные моделей Ventis MX4, Ventis LS, iBrid MX6 (далее - газоанализаторы) являются портативными автоматическими приборами непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезиненном корпусе.
Принцип действия:
- по измерительным каналам горючих газов - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;
- по измерительным каналам кислорода и вредных газов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;
- по измерительным каналам диоксида углерода и горючих газов - оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и заключается в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом;
- по измерительным каналам летучих органических соединений - фотоионизационный, основанный на измерении ионного тока, возникающего при ионизации молекул определяемого компонента электромагнитным излучением.
Газоанализаторы моделей Ventis MX4 и Ventis LS имеют до 4 измерительных каналов (кислород, горючие газы, 2 измерительных канала вредных газов), iBrid MX6 до 6 измерительных каналов (кислород, горючие газы, летучие органические соединения, 3 измерительных канала вредных газов).
Способ отбора пробы:
- Ventis LS - диффузионный;
- Ventis MX4, iBrid MX6 - диффузионный или принудительный (в зависимости от исполнения).
Электрическое питание газоанализаторов осуществляется от встроенной сменной литий-ионной батареи, литий-ионной батареи повышенной мощности, щелочных батарей типоразмера ААА (Ventis LS, Ventis MX4) или АА (iBrid MX6).
Газоанализатор имеет жидкокристаллический монохромный (Ventis LS, Ventis MX4) или цветной (iBrid MX6) цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов в цифровой форме (для газоанализаторов моделей iBrid MX6 возможно отображение результатов измерений в графической форме), отображение максимальных и минимальных значений результатов измерений, значения STEL и TWA;
- сообщения о сроках градуировки и обслуживания (Ventis LS, Ventis MX4);
- уровня заряда элемента питания;
- меню пользователя;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного
канала.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- журнал регистрации событий и данных (iBrid MX6);
- самодиагностика газоанализатора при включении.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания. Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за период
15 мин (STEL) и 8 ч (TWA).
Г азоанализаторы моделей iBrid MX6 обеспечивают возможность хранения данных в памяти (данные для 6 измерительных каналов за 3 месяца при интервале записи - 1 мин (интервал записи может настраиваться от 1 с до 5 мин) и запись журнала событий (60 событий).
Газоанализаторы моделей Ventis MX4, Ventis MX4 LS обеспечивают возможность хранения данных в памяти (данные для 4 измерительных каналов да 3 месяца с интервалом записи - 10 с) и запись журнала событий (15 событий).
Связь с компьютером обеспечивается посредством ИК-порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.
Г азоанализаторы выполнены во взрывозащищенном исполнении.
Маркировка взрывозащиты газоанализаторов по ГОСТ 30852.0-2002 (МЭК 60079-0:1998):
- Ventis MX4 0ЕмаПСТ4 Х / PO Exial Х
- Ventis LS, iBrid MX6 1Е^ПСТ4 Х / РВ ExiadI Х Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP66/ IP67. Внешний вид газоанализаторов представлен на рисунке 1.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- проведение градуировки газоанализатора;
- передачу данных по ИК каналу связи;
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA.
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Ventis MX4 | Ventis LS | iBrid MX6 |
| Номер версии (идентификационный номер) ПО | 3.60 | 10.3 | 3.41 |
| Цифровой идентификатор ПО | 0xE4432C9A, алгоритм CRC32 | 0x2E2086FE, алгоритм CRC32 | 0x8D4EC50A, алгоритм CRC32 |
| Другие идентификационные данные (если имеются) | - | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий. | |||
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны измерений, показаний, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний приведены в таблицах 2 и 3.
Таблица 2 - Газоанализаторы моделей Ventis MX4 и Ventis LS
| Определяемый компонент | Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний систем с | |
| абсолютной | относи тельной, % | ||||
| Г орючие газы1) (термохимический сенсор) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ±5 % НКПР | 20 | |
| Метан (CH4) (термохимический сенсор) | от 0 до 5,0 % | от 0 до 2,5 % | ± 0,2 % об.д. | 20 | |
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ±0,8 % об.д. | 30 | |
| Кислород (O2) | от 0 до 30 % | от 10 до 30 % | ±0,8 % об.д. | 30 | |
| Оксид углерода (СО) | От 0 до 1000 -1 млн | от 0 до 40 млн-1 св. 40 до 1000 -1 млн | ± 4 млн-1 | ± 10 | 50 |
| Оксид углерода (СО) (с компенсацией по водороду (H2)) | От 0 до 1000 -1 млн | от 0 до 40 -1 млн св. 40 до 1000 -1 млн | ± 4 млн-1 | ± 10 | 17 |
| Определяемый компонент | Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрыво-опасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний систем с | |
| абсолютной | относи тельной, % | ||||
| Сероводород (H2S) | от 0 до 500 -1 млн | от 0 до 10 млн-1 св. 10 до 200 -1 млн св. 200 до 500 -1 млн | ± 1,5 млн-1 не нормированы | ± 15 не нормированы | 30 |
| Диоксид азота (NO2) 3) | от 0 до 150 -1 млн | от 0 до 2,0 -1 млн св. 2,0 до 150 -1 млн | ± 0,3 млн-1 | ± 15 | 30 |
| Диоксид серы (SO2) | от 0 до 150 -1 млн | от 0 до 6 млн-1 св. 6 до 150 -1 млн | ± 0,9 млн-1 | ± 15 | 80 |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(С2Н6), пропан (C3H8), бутан (СфН10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H^), бензол (C6H6), оксид этилена (C2H4O), 2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002; 3) - используются для измерения объемной доли определяемого компонента при аварийных ситуациях. | |||||
Таблица 3 - Газоанализаторы модели iBrid MX6
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолютной | относи тельной, % | ||||
| Г орючие газы1) (термохимический сенсор) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ±5 % НКПР | 20 | |
| Метан (CH4) (термохимический сенсор) | от 0 до5,0 % | от 0 до 2,5 % | ± 0,2 % об.д. | 20 | |
| Метан (CH4) (оптический сенсор) | от 0 до 100% НКПР | от 0 до 50 % НКПР свыше 50 до 100 % НКПР | ±5 % НКПР | ± 10 | 20 |
| Метан (CH4) (оптический сенсор) | от 0 до 100 % | от 0 до 50 % Свыше 50 до 100 % | ± 5 % об.д. | ± 10 | 20 |
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолютной | относи тельной, % | ||||
| Г орючие газы3) (оптический сенсор) | от 0 до 100 % НКПР 3) | от 0 до 50 % НКПР свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 | 20 |
| Диоксид углерода (CO2) (оптический сенсор) | от 0 до 5 % | от 0 до 0,5 % свыше 0,5 до 5 % | ± 0,1 % об.д. | ± 20 | 70 |
| Кислород (O2) | от 0 до 30 % | от 10 до 30 % | ± 0,8 % об.д. | 10 | |
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,8 % об.д. | 10 | |
| Оксид углерода (СО) | от 0 до 1500 -1 млн | от 0 до 40 млн-1 свыше 40 до 1500 млн-1 | ± 4 млн-1 | ± 10 | 45 |
| Оксид углерода (СО) (с компенсацией по водороду (H2)) | От 0 до 1000 -1 млн | от 0 до 40 млн-1 св. 40 до 1000 -1 млн | ± 4 млн-1 | ± 10 | 48 |
| Оксид углерода4) (СО) | от 0 до 9999 -1 млн | от 0 до 1000 -1 млн свыше 1000 до 9999 млн-1 | ± 100 млн-1 | ±10 | 45 |
| Сероводород (H2S) | от 0 до 500 -1 млн | от 0 до 10 млн-1 св. 10 до 200 -1 млн св. 200 до 500 -1 млн | ± 1,5 млн-1 не нормированы | ± 15 не нормированы | 15 |
| Оксид углерода (СО) (сенсор COHS-CO и H2S в одном корпусе) | от 0 до 1500 -1 млн | от 0 до 40 млн-1 свыше 40 до 1500 млн-1 | ± 4 млн- | ±10 | 45 |
| Сероводород (H2S) (сенсор COHS-CO и H2S в одном корпусе)) | от 0 до 500 -1 млн | от 0 до 10 млн-1 св. 10 до 200 -1 млн св. 200 до 500 -1 млн | ± 1,5 млн-1 не нормированы | ± 15 не нормированы | 15 |
| Оксид азота (NO) 4) | от 0 до 1000 -1 млн | от 0 до 15 млн-1 свыше 15 до 1000 млн-1 | ± 3 млн-1 | ± 20 | 30 |
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолютной | относи тельной, % | ||||
| Диоксид азота (NO2) 4) | От 0 до 150 млн-1 | от 0 до 2,0 млн-1 св. 2,0 до 150 -1 млн | ± 0,3 млн-1 | ± 15 | 30 |
| Диоксид серы (SO2) | от 0 до 150 -1 млн | от 0 до 6 млн-1 св. 6 до 150 млн-1 | ± 0,9 млн-1 | ± 15 | 80 |
| Водород (H2) | от 0 до 2000 -1 млн | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | 150 |
| Хлористый водород (HCl) | от 0 до 30 млн-1 | от 0 до 4 млн-1 свыше 4 до 30 -1 млн | ± 0,8 млн-1 | ±20 | 60 |
| Синильная кислота (НCN)4) | от 0 до 30 млн-1 | от 0 до 1,5 млн-1 свыше 1,5 до 30 -1 млн | ± 0,3 млн-1 | ± 20 | 75 |
| Аммиак (NH3) | от 0 до 500 -1 млн | от 0 до 40 млн-1 свыше 40 до 500 -1 млн | ± 6 млн-1 | ± 15 | 55 |
| Хлор (Cl2)4) | от 0 до 100 -1 млн | от 0 до 1,5 млн-1 свыше 1,5 до 100 -1 млн | ±0,3 млн-1 | ± 20 | 120 |
| Фосфин (PH3)4) | от 0 до 5 млн-1 | от 0 до 0,15 -1 млн свыше 0,15 до 5 -1 млн | ±0,03 млн-1 | ± 20 | 30 |
| Фотоионизационный сенсор | |||||
| Гексан (C6H14) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Бензол (C6H6) 4) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ±10 млн-1 | ±20 | 20 |
| Толуол (C6H5СHз) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| о,ш,п-Ксилол (C6H4(СHз)2) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 250 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Стирол (C6H5СHСH2) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 250 -1 млн | ±10 млн-1 | ±20 | 20 |
| Оксид этилена4) (C2H4O) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолютной | относи тельной, % | ||||
| Ацетон (CH3COOT3) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Уксусная кислота (CH3COOH) | от 0 до 2000 -1 млн | от 0 до 30 млн-1 | ± 8 млн-1 | 20 | |
| Этилен (C2H4) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Винилхлорид 1 (C2H3C1) | от 0 до 2000 -1 млн | от 0 до 50 млн-1 св. 50 до 2000 -1 млн | ± 10 млн-1 | ±20 | 20 |
| Фенол4) (C6H5OH) | от 0 до 2000 -1 млн | от 0 до 25 млн-1 | ± 5 млн-1 | - | 20 |
| Примечания: 1)- см. примечание 1) к таблице 2; 2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. 3) - поверочным компонентом является один из следующих определяемых компонентов: пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), 4) - используются для измерения объемной доли определяемого компонента при аварийных ситуациях. | |||||
| Модель газоанализатора | Г абаритные размеры, мм, не более | Масса, г, не более | ||
| Высота | Ширина | Длина | ||
| Ventis MX4 (исполнение для диффузионного отбора проб) | 103 | 58 | 30 | 0,185 |
| Ventis MX4 (исполнение для принудительного отбора проб) | 172 | 67 | 66 | 0,38 |
| Ventis LS | 132 | 72 | 56 | 0,31 |
| iBrid MX6 (исполнение для диффузионного отбора проб) | 135 | 77 | 43 | 0,41 |
| iBrid MX6 (исполнение для принудительного отбора проб) | 167 | 77 | 56 | 0,52 |
11) Средняя наработка на отказ, ч 10 000
12) Средний срок службы сенсора, лет 4
Рабочие условия эксплуатации
- диапазон температур окружающей среды, оС*
Ventis MX4, Ventis LS от минус 20 до 50
iBrid MX6 (при питании от щелочных батарей) от минус 20 до 40
iBrid MX6 (при питании от литий-ионной батареи) от минус 20 до 55
- диапазон относительной влажности воздуха, % от 15 до 95 (без конденсации)
- диапазон атмосферного давления, кПа от 80 до 120 Примечание - * - в соответствии с сертификатом соответствия № ТС RU C-US.ra06^.00302
от 03.07.2014г., выданным ФГУП «ВНИИФТРИ», газоанализаторы моделей Ventis МХ4, iBrid MX6 в низкотемпературном исполнении допущены к эксплуатации в диапазоне температур от минус 40 oC до 40 oC, При этом в диапазоне температур от минус 40 oC до минус 20 oC, метрологические характеристики газоанализаторов не нормированы.
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Комплект поставки газоанализатора указан в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество, шт. |
| Г азоанализатор (исполнение и определяемый компонент по заказу) | Ventis MX4 или Ventis LS или iBrid MX6 | 1 |
| Калибровочный адаптер | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП-242-1830-2014 | 1 |
| Комплект инструментов и принадлежностей | - | * |
| Примечание - позиции, отмеченные знаком "*" поставляются по отдельному заказу | ||
осуществляется по документу МП-242-1830-2014 "Газоанализаторы портативные многокомпонентные моделей Ventis MX4, Ventis LS, iBrid MX6. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "09" декабря 2014 г.
Основные средства поверки:
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92;
- источники микропотока по ИБЯЛ.418319.013 ТУ;
- рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте с ГС и источниками микропотока и газовыми смесями в баллонах под давлением по ТУ 6-16-2956-92;
- парофазные источники газовых смесей ПИГС-Э-01 фенол, ПИГС-М-02 стирол, ПИГС-М-03 о-ксилол, ПИГС-М-04 м-ксилол, ПИГС-М-05 п-ксилол по ТУ 4215-001-20810646-99.
приведены в документах:
- «Газоанализаторы портативные многокомпонентные моделей Ventis MX4. Руководство по эксплуатации»;
- «Газоанализаторы портативные многокомпонентные моделей Ventis LS. Руководство по эксплуатации»;
- «Газоанализаторы портативные многокомпонентные моделей iBrid MX6. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многокомпонентным моделей Ventis MX4, Ventis LS, iBrid MX6
1 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
6 Техническая документация фирмы "Industrial Scientific Corporation".
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
