Государственный реестр средств измерений

Спектрометры эмиссионные с индуктивно связанной плазмой 5100 ICP-OES, 60304-15

Спектрометры эмиссионные с индуктивно-связанной плазмой 5100 ICP-OES предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, растворах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах, и отработанных смазочных маслах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Карточка СИ
Номер в госреестре 60304-15
Наименование СИ Спектрометры эмиссионные с индуктивно связанной плазмой
Обозначение типа СИ 5100 ICP-OES
Изготовитель "Agilent Technologies", Австралия; Фирма "Agilent Technologies Bayan Lepas Free", Малайзия
Год регистрации 2015
Срок свидетельства 01.04.2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры эмиссионные с индуктивно-связанной плазмой 5100 ICP-OES предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, растворах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах, и отработанных смазочных маслах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.

Описание

Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении интенсивности спектральных линий атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных характеристик.

Спектрометры состоят из источника возбуждения спектров, который обеспечивает различные варианты наблюдения плазмы, монохроматора для разложения излучения в спектр, детектора на основе ССБ матрицы, обеспечивающего регистрацию всего спектра одновременно или набора выделенных спектральных линий и блока электроники.

В спектрометрах возможны следующие варианты наблюдения плазмы:

-режим SVDV (SVDV Mode) - одновременное аксиальное и радиальное наблюдение плазмы;

-режим VDV (VDV Mode) - аксиальное наблюдение плазмы;

-режим RV (RV Mode) - радиальное наблюдение плазмы;

Конструктивно спектрометры представляют собой стационарные настольные лабораторные приборы, управляемые внешним компьютером.

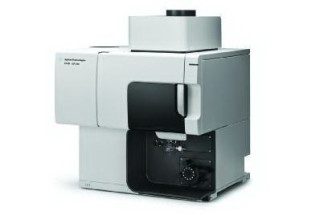

Внешний вид спектрометров приведен на рисунке 1.

Программное обеспечение

Спектрометры оснащены автономным ПО ICP Expert, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ICP Expert

Номер версии (идентификационный номер) ПО

Не ниже 7.0.0

Цифровой идентификатор ПО

73A62A7F CF902C202BEDF 0EFA750F656 (расчет по алгоритму MD5)

К метрологически значимой части ПО относится исполняемый файл ICPExpert.exe.

Метрологически значимая часть ПО выполняет следующие функции:

-    управление прибором;

-    установка режимов работы прибора;

-    обработку и хранение результатов измерений;

-    построение градуировочных графиков;

-    проведение диагностических тестов прибора.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Спектральный диапазон, нм

От 167 до 785

Спектральное разрешение, нм, не более:

-    на 213,857 нм (линия Zn)

-    на 327,395 нм (линия Cu)

-    на 614,171 нм (линия Ba)

0,008

0,013

0,034

Пределы обнаружения контрольных элементов (по критерию 3о), мкг/дм , не более

См. Таблицу 3

Относительное СКО выходного сигнала , %, не более

2,0

Напряжение питания переменного тока частотой (50±1 Гц), В

220 +22-33

Потребляемая мощность, В А, не более

2900

Габаритные размеры (ДхШхВ), мм, не более

740x800x940

Масса, кг, не более

106

Средний срок службы, лет

8

Наработка на отказ, ч, не менее

5000

Условия эксплуатации:

о/~'

-диапазон температур окружающего воздуха, С

-диапазон относительной влажности окружающего воздуха (при 25 оС) -диапазон атмосферного давления, кПа

от 15 до 30 от 20 до 80 от 84 до 106

1 Для всех вариантов наблюдения плазмы по интенсивностям аналитических линий контрольных элементов (при концентрации, превышающей предел обнаружения не менее чем в 100 раз).

Таблица 3

Элемент

Режим SVDV (SVDV Mode)

Режим VDV (Axial Mode)

Режим RV (Radial Mode)

Ba (Х= 455,403 нм)

0,4

0,2

0,6

Cu (Х= 327,395 нм)

4,0

4,0

14,0

Zn (Х= 213,857 нм)

4,0

4,0

14,0

Знак утверждения типа

3

Пределы обнаружения контрольных элементов, мкг/дм

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.

Комплектность

-    спектрометр;

-    руководство по эксплуатации;

-    методика поверки МП-242-1816-2014.

Поверка

осуществляется по документу МП-242-1816-2014 «Спектрометры эмиссионные с индуктивно-связанной плазмой 5100 ICP-OES. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 05.12.2014 года.

Основные средства поверки: стандартные образцы водных растворов ионов: меди (ГСО 7998-93/8000-93), бария (ГСО 7107-94/7109-94), цинка (ГСО 8053-94/8055-94) или аналогичные.

Сведения о методах измерений

приведены в следующих документах:

1)    Спектрометры эмиссионные с индуктивно-связанной плазмой 5100 ICP-OES. Руководство по эксплуатации.

2)    ГОСТ Р 51309-99. Вода питьевая. Определение содержания элементов. Метод атомно-эмиссионного анализа с индукционной плазмой.

3)    ГОСТ 27973.2-88. Золото. Метод атомно-эмиссионного анализа с индукционной плазмой.

Нормативные и технические документы, устанавливающие требования к эмиссионным спектрометрам с индуктивно-связанной плазмой 5100 ICP-OES

Техническая документация фирмы-изготовителя.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

60304-15
Номер в ГРСИ РФ:
60304-15
Производитель / заявитель:
"Agilent Technologies", Австралия; Фирма "Agilent Technologies Bayan Lepas Free", Малайзия
Год регистрации:
2015
Cрок действия реестра:
01.04.2020
