Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3-1 предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств. Более подробное описание по ссылке.
| Номер в госреестре | 60311-15 |
| Наименование СИ | Термометры манометрические конденсационные показывающие сигнализирующие |
| Обозначение типа СИ | ТКП-160Сг-М3-1 |
| Изготовитель | Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново |
| Год регистрации | 2015 |
| Срок свидетельства | 17.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3-1 (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей в промышленных установках и управления внешними электрическими цепями от сигнализирующих устройств.
Термометр состоит из манометрической системы, измерительного и сигнализирующего устройств. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.
Принцип действия термометра основан на строгой зависимости между температурой и давлением термометрического вещества, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы - 1,6 МПа.
В зависимости от способа соединения термобаллона с корпусом термометры подразделяются на дистанционные (с гибкой связью) и местные (с жесткой связью). По способу соединения термобаллона с корпусом местные термометры имеют два исполнения радиальное и осевое.
Программное обеспечение отсутствует.

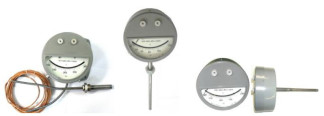

Дистанционный местный термометр- местный термометр-
Термометр радиальное исполнение осевое исполнение
Общий вид термометров манометрических конденсационных показывающих сигнализирующих ТКП-160Сг-М3-1
Схема пломбирования Метрологические и технические характеристики
Метрологические и технические характеристики термометров приведены в таблицах 1 и 2. Таблица 1
|
Наименование характеристики |
Значение характеристики |
Пределы допускаемой основной погрешности показаний, % от диапазона измерений |
|
|
Класс 1,5 |
класс 2,5 |
||
|
от минус 25 до 75 °С в диапазоне от минус 25 до 0 °С |
± 2,5 |
± 4,0 |
|
|
в диапазоне свыше 0 до 75 °С |
± 1,5 |
± 2,5 |
|
|
от 0 °С до 120 °С в диапазоне от 0 до 40 °С |
± 3,0 |
± 4,8 |
|
|
в диапазоне свыше 40 до 120 °С |
± 1,8 |
± 3,0 |
|
|
Диапазоны |
от 100 °С до 200 °С в диапазоне от 100 до 130 °С |
± 2,5 |
± 4,0 |
|
температур |
в диапазоне свыше 130 до 200 °С |
± 1,5 |
± 2,5 |
|
от 200 °С до 300 °С в диапазоне от 200 до 230 °С |
± 2,5 |
± 4,0 |
|
|
в диапазоне свыше 230 до 300 °С |
± 1,5 |
± 2,5 |
|
|
от 0 °С до 100 °С в диапазоне от 0 до 30 °С |
± 2,5 |
± 4,0 |
|
|
в диапазоне свыше 30 до 100 °С |
± 1,5 |
± 2,5 |
|
|
От 50 °С до 150 °С в диапазоне от 50 до 80 °С |
± 2,5 |
± 4,0 |
|
|
в диапазоне свыше 80 до 150 °С |
± 1,5 |
± 2,5 |
|
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности |
Класс 1,5 1.5 для последних 2/3 шкалы 2,5 для первой 1/3 шкалы Класс 2,5 2.5 для последних 2/3 шкалы 4,0 для первой 1/3 шкалы |
|
Вариация показаний |
не более абсолютного значения предела допускаемой основной погрешности показаний |
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха для местных термометров на каждые 10 °С изменения температуры, % от диапазона измерения |
± 0,4 |
|
Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха для дистанционных термометров на каждые 10 °С изменения температуры, % от диапазона измерения |
± 0,4 плюс 0,01 на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
Класс 1,5 ± 2,5 для последних 2/3 шкалы ± 4,0 для первой 1/3 шкалы класс 2,5 ± 4,0 для последних 2/3 шкалы ± 5,0 для первой 1/3 шкалы |
|
Вариация срабатывания сигнального устройства |
не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства |
|
Пределы допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °С |
± 0,04 At At - абсолютное значение разности между температурой окружающего воздуха и 20°С |
|
Показатель тепловой инерции, с, не более |
спокойный воздух - 800, спокойная вода - 30 воздух (скорость 7м/с) - 120, вода (скорость 7м/с) - 6 |
|
Способ присоединения термобаллона |
гибкий, жесткий |
|
Диаметр термобаллона, мм |
12,14,16 |
|
Глубина погружения термобаллона, мм |
125,160, 200, 250, 315, 400,500,630,800,1000 |
|
Г абаритные размеры корпуса, мм, не более |
200х90 |
|
Защита от воды и пыли |
IP54 |
|
Материал погружаемой части |
нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1 |
|
Длина капилляра, м |
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 16,0; 25,0 |
|
Напряжение внешних коммутирующих цепей переменного тока, В Частота, Гц |
220-33 250 -38 50 ± 1 60 ± 1 |
|
Масса, кг, не более |
для дистанционных - 4,5; для местных - 2,5 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность, % |
от минус 50 до 60 от минус 10 до 55 до 95 при 35°С |
наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.
В комплект поставки термометра входят: термометр ТКП-160Сг-М3-1
1 шт.;
1 экз. (при поставке в один адрес допускается прилагать один экземпляр на каждые 2 термометра);
1 экз.;
1 экз.;
1 экз.
руководство по эксплуатации СНИЦ405 153.014 РЭ
паспорт СНИЦ.405 153.014 ПС методика поверки МП СМ-005-2014 набивка «Графитекс» 6х6, длиной 160 мм
осуществляется по документу МП СМ-005-2014 "Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3-1 Методика поверки", утвержденному ГЦИ СИ ФБУ «Смоленский ЦСМ» в декабре 2014 г.
При проведении поверки применяются следующие основные средства измерений:
1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
2 термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °С, нестабильность поддержания температуры ± 0,02 °С;
3 термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °С, нестабильность поддержания температуры ± 0,04 °С;
4 прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01°С.
Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.014 РЭ "Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3-1. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим конденсационным показывающим сигнализирующим ТКП-160Сг-М3-1
ГОСТ 16920-93 " Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний"
ГОСТ 8.558-2009 " ГСИ. Государственная поверочная схема для средств измерений температуры".
СНИЦ.405 153.014 ТУ "Термометры манометрические конденсационные показывающие сигнализирующие ТКП-160Сг-М3-1"
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
