| Номер в госреестре | 60314-15 |
| Наименование СИ | Модули измерительные контроллеров программируемых |
| Обозначение типа СИ | SIMATIC S7-1500 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 17.02.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные контроллеров программируемых SIMATIC S7-1500 (далее - модули измерительные) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления и на основе получаемой измерительной информации выработки сигналов регулирования параметров технологического процесса, выдачи сигналов сигнализации, диспетчерского управления.
Модули измерительные входят в состав контроллеров SIMATIC S7-1500, которые относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального программируемого устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей (в сети PROFIBUS-DP - в качестве ведущего/ведомого устройства, PROFINET, модема, GSM-модема), пульта индикации и управления, блока питания.
Модули ввода/вывода, в том числе измерительные, выполнены в пластиковых корпусах и устанавливаются на профильную SIMATIC-рейку креплением винтами. Подключение к соседним модулям осуществляется с помощью штекера, которым комплектуется модуль, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Модули ввода/вывода, в том числе измерительные, также могут использоваться удалённо, в составе устройств распределённого ввода-вывода SIMATIC ET 200MP. В этом случае вместо CPU устанавливается модуль IM155-5. Подключение к CPU производится с использованием промышленных сетей передачи данных PROFINET IO или PROFIBUS DP. Устройства можно использовать в качестве дополнительных монтажных стоек программируемых контроллеров SIMATIC S7-1500.
Общий вид модулей измерительных контроллеров SIMATIC S7-1500 представлено на рисунке 1.
Программное обеспечение модулей измерительных контроллеров программируемых SIMATIC S7-1500 можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты - высокий в соответствии с Р 50.2.077-2014).
Метрологические характеристики измерительных модулей, микропроцессорных модулей регулирования, указанные в таблицах 2-4, нормированы с учетом ВПО.
Внешнее программное обеспечение STEP7 (TiaPortal), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств

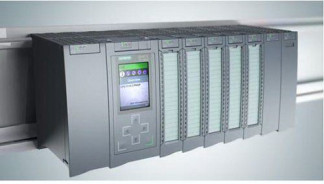

Рисунок 1. Общий вид контроллеров программируемых SIMATIC S7-1500
для работы с программируемыми контроллерами SIMATIC S7-1500. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование систем промышленной связи на основе стандарта Ethernet; программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
- калибровку модулей (с установкой защиты от несанкционированного доступа и возможностью возврата к заводским настройкам).
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | STEP7 (TiaPortal) (6ES7822-1AA03-0YA5) |
| Номер версии (идентификационный номер) ПО | не ниже V13 |
| Цифровой идентификатор ПО | номер версии |
| Алгоритм вычисления цифрового идентификатора | не используется |
Программное обеспечение STEP7 (TiaPortal) не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Уровень защиты ПО от изменений - высокий в соответствии с Р 50.2.077-2014.
Основные метрологические характеристики модулей приведены в таблицах 2-4.
Таблица 2 - Основные метрологические характеристики модулей ввода аналоговых
сигналов
| Измерительный модуль | Диапазоны входных сигналов/вх. сопр. | Диапазоны выходных сигналов | Пределы допуск. основной. погрешности | Пределы допуск. погрешности в рабочих усл. |
| 6ES7531-7NF**- *AB* 8 входов | 1 - 5 В/50 кОм от -10 до +10 В/100 кОм от -5до +5 В/50 кОм 0 - 20 мА/41 Ом от -20 до +20 мА/41 Ом 4 - 20 мА/41 Ом | 16 бит, включая знак | ± 0,2 % диапазона | ± 0,3 % диапазона |
| 6ES7531-7KF**- *AB* 8 входов 6ES7531-7QD**- *AB* 4 входа | 1 - 5 В/100 кОм -1/+1 В/10 МОм -10/+10 В/100 кОм -2,5/+2,5 В/10 МОм -5/+5 В/100 кОм -250/+250 мВ/10 МОм -50/+50 мВ/10 МОм -80/+80 мВ/10 МОм -500/+500 мВ/10 МОм 0 - 20 мА/25 Ом -20/+20 мА/25 Ом 4- 20 мА/25 Ом 0-150 Ом 0-300 Ом 0-600 Ом 0-6000 Ом | 16 бит, включая знак | ± 0,1 % диапазона | ± 0,3 % диапазона |
| Сигналы термопар*: В: от 600 до 1820 °С | ±1,7 К | ±4,6 К | ||
| E:от -200 до 1000°С | ±0,7 К | ±1,5 К | ||
| N: от -200 до 1300 °С | ±1,2 К | ±2,9 К | ||
| J: от -210°C до 1200 °С | ±0,8 К | ±1,9 К | ||
| K: от -200 до 1372 °С | ±1,2 К | ±2,4 К | ||
| R: от 0 до 1769 °С | ±1,9 К | ±4,7 К | ||
| S: от 0 до 1769 °С | ±1,9 К | ±4,6 К | ||
| T: от -200 до 400 °С | ±0,8 К | ±2,4 К | ||
| Сигналы от термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Pt1000: от -200 до +850 °С (ст.) от -120 до +130°С (клим.) | ±0,7 К ±0,2 К | ±1,5 К ±0,5 К | ||
| Ni 100, Ni 1000 от -60 до +250 °С (ст.) от -60 до +130°С (клим.) | ±0,3 К ±0,15 К | ±0,5 К ±0,3 К |
Таблица 3 - Основные метрологические характеристики модулей ввода-вывода аналоговых сигналов
| Измерительный модуль | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допуск. основной привед. погрешности | Пределы допуск. погрешности в рабочих усл. |
| 6ES7534- 7QE**-*AB* 4 входа/2 выхода | 1 - 5 В/100 кОм -1/+1 В/10 МОм -10/+10 В/100 кОм -2,5/+2,5 В/10 МОм -5/+5 В/100 кОм -250/+250 мВ/10 МОм -50/+50 мВ/10 МОм -80/+80 мВ/10 МОм -500/+500 мВ/10 МОм | 16 бит, включая знак | ± 0,1 % диапазона | ± 0,3 % диапазона |
| 0 - 20 мА/25 Ом -20/20 мА/25 Ом 4- 20 мА/25 Ом | ||||
| 0-150 Ом 0-300 Ом 0-600 Ом 0-6000 Ом | ||||
| Сигналы термопар*: В: от 600 до 1820 °С | ±1,7 К | ±4,6 К | ||
| E:от -200 до 1000°С | ±0,7 К | ±1,5 К | ||
| N:от -200 до 1300°С | ±1,2 К | ±2,9 К | ||
| J: от -210°C до 1200 °С | ±0,8 К | ±1,9 К | ||
| K: от -200 до 1372 °С | ±1,2 К | ±2,4 К | ||
| R: от 0 до 1769 °С | ±1,9 К | ±4,7 К | ||
| S: от 0 до 1769 °С | ±1,9 К | ±4,6 К | ||
| T: от -200 до 400 °С | ±0,8 К | ±2,4 К | ||
| Сигналы от термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Pt1000: от -200 до +850 °С (ст.) от -120 до +130°С (клим.) | ±0,7 К ±0,2 К | ±1,5 К ±0,5 К | ||
| Ni 100, Ni 1000 от -60 до +250 °С (ст.) от -60 до +130°С (клим.) | ±0,3 К ±0,15 К | ±0,5 К ±0,3 К | ||
| 16 бит, включая знак | 0-10 В/1 кОм 1-5 В/0,5 кОм -10/10 В/1 кОм | ± 0,2 % | ± 0,3 % | |
| 0 - 20 мА/750 Ом -20/20 мА/750 Ом 4- 20 мА/750 Ом | ± 0,2 % | ± 0,3 % |
Примечания к таблицам 2, 3:
1) показания каналов измерения сигналов термопар и термопреобразователей сопротивления - в десятых градуса;
2) погрешность каналов измерения сигналов термопар указана без учета погрешности канала компенсации температуры холодного спая.
3) Дополнительная погрешность при снижении времени интегрирования АЦП в составе модулей до 2,5 мсек: в диапазонах измерения напряжения ±250 мВ: ± 0,02%; ±80 мВ, ±50 мВ: ±0,05%; в диапазонах измерения сопротивления: ±0,02%; сигналов термопреобразователей сопротивления типа Pt100 (климат.): ±0,08 K, Ni100 (климат.): ±0,08K; сигналов термопар типов B, R, S: ± 3K, типов E, J, K, N, T: ±1K.
Таблица 4 - Основные метрологические характеристики модулей вывода аналоговых сигналов
| Измерительный модуль | Диапазоны выходных сигналов | Диапазоны выходных сигналов/вых. сопр. | Пределы допуск. основной привед. погрешности | Пределы допуск. погрешности в рабочих усл. |
| 6ES7532-5HD**- *AB* 4 выхода | 16 бит, включая знак | 0-10 В/1 кОм 1-5 В/0,5 кОм -10/10 В/1 кОм | ± 0,2 % | ± 0,3 % |
| 0 - 20 мА/750 Ом -20/20 мА/750 Ом 4- 20 мА/750 Ом | ± 0,2 % | ± 0,3 % | ||
| 6ES7532-5HF**- *AB* 8 выходов 6ES7532-5NB**- *AB* 2 выхода | 16 бит, включая знак | 0-10 В/1 кОм 1-5 В/1 кОм -10/10 В/1 кОм | ± 0,2 % | ± 0,3 % |
| 0 - 20 мА/500 Ом -20/20 мА/500 Ом 4 - 20 мА/500 Ом | ± 0,2 % | ± 0,3 % |
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
- температура хранения
- атмосферное давление
- вибрации при частоте 5-8,4 Гц
8,4-150 Гц
Напряжение питания модулей от 0 до 60 °С при горизонтальной установке от 0 до 40 °С при вертикальной установке; (нормальная температура 25°С); от 10 до 95% без конденсации; от минус 40 °С до плюс 70 °С; от 1080 до 660 гПа; с постоянной амплитудой до 0,7 мм; с постоянным ускорением до 2 g.
Потребляемая мощность модуля, ВА, не более Габаритные размеры модулей, мм, не более Масса модуля, кг, не более: 6ES7531-7NF**-*AB*
6ES7531-7KF**-*AB*
6ES7531-7QD**-*AB*
6ES7532-5HD**-*AB*
6ES7532-5HF**-*AB*
19-28 В постоянного тока.
3,5
35x147x129
0,2
0,31
0,21
0,31
0,325
6ES7532-5NB**-*AB*
6ES7534-7QE**-*AB*
Знак утверждения типа наносится на титульный лист Руководств на измерительные модули типографским способом
В комплект поставки входят:
- модули измерительные в составе контроллера SIMATIC S7-1500 в заказной конфигурации;
- упаковка;
- руководства на измерительные модули в электронном виде (доступно через
интернет).
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Перечень основного оборудования для поверки:
- универсальный калибратор Н4-7:
погрешность воспроизведения силы постоянного тока: (0,004 % I + 0,0004 % In); погрешность воспроизведения напряжения постоянного тока: (0,002 % U + 0,00015 % иП);
Примечания: In, иП - пределы диапазона воспроизведения тока или напряжения калибратора.
- мультиметр Fluke 8845А (пределы допускаемой основной погрешности мультиметра приводятся как ± (% измерения + % от диапазона)):
погрешность измерения силы постоянного тока: (0,05+0,02); погрешность измерения напряжения постоянного тока: (0,0035+0,0005);
- магазин сопротивлений Р4831 кл. т.0,02.
указываются в руководствах на измерительные модули контроллеров программируемых SIMATIC S7-1500.
Нормативные документы, устанавливающие требования к модулям измерительным контроллеров программируемых SIMATIC S7-1500
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Фирма «Siemens AG», Г ермания.
