Осциллографы-регистраторы со сменными модулями DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули), 60322-15

60322-15
Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV (далее осциллографы) в зависимости от используемых модулей предназначены для исследования формы и измерения временных зависимостей напряжения постоянного и переменного тока (701250, 701251, 701255, 701260, 701267, 720210, 720220, 701261, 701262, 701265, 720221, 701275), частоты (701280, 701281), логических сигналов (720230), мониторинга шин CAN (720240) или CAN и LIN (720241), а также измерения температуры по сигналам термопар (701261, 701
Карточка СИ
Номер в госреестре 60322-15
Наименование СИ Осциллографы-регистраторы со сменными модулями
Обозначение типа СИ DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули)
Изготовитель "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония (срок свидетельства: 01.04.2020г.)
Год регистрации 2015
Срок свидетельства 07.02.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV (далее осциллографы) в зависимости от используемых модулей предназначены для исследования формы и измерения временных зависимостей напряжения постоянного и переменного тока (701250, 701251, 701255, 701260, 701267, 720210, 720220, 701261, 701262, 701265, 720221, 701275), частоты (701280, 701281), логических сигналов (720230), мониторинга шин CAN (720240) или CAN и LIN (720241), а также измерения температуры по сигналам термопар (701261, 701262, 701265, 720221).

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.

В слоты правой боковой панели осциллографа может быть одновременно установлено от одного до восьми различных модулей. На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений и органы управления, обеспечивающие выбор режима работы и установку параметров.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 16 независимым каналам, при подключении N модулей 720230 по (16-2-N) независимым каналам + 16-N логических сигналов, а при подключении модулей 720220 и 720221 количество входных каналов может быть увеличено до 128. Модули 720240 и 720241 не могут быть установлены в осциллограф модели DL850.

Осциллографы обеспечивают измерение температуры по сигналам термопар в соответствии с ГОСТ Р 8.585-2001 при подключении модулей 701261, 701262, 701265, 720221.

В осциллографах обеспечивается сохранение изображений и данных для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты. В осциллографы может быть установлена опция термопринтера, обеспечивающего возможность распечатки изображения экрана прибора.

Возможна установка следующих опций:

/В5: встроенный принтер;

/DC (только для DL850V, DL850EV): питание от источника постоянного тока;

/М1: расширенная память 109 точек на экран;

/М2: расширенная память 2Т09 точек на экран;

/HD0: возможность подключения внешнего жёсткого диска;

/HD1: встроенный жёсткий диск 500 Гб;

/С1: интерфейс GP-IB;

/С20: интерфейс GP-IB, а также IRIG (Inter Range Instrumentation Group) интерфейс;

/С30 (только для DL850E, DL850EV): интерфейс GPS;

/G2 (только для DL850E, DL850EV): математические вычисления пользователя;

/G3 (только для DL850E, DL850EV): математические вычисления в реальном времени;

/G5 (только для DL850E, DL850EV): математические вычисления параметров электроэнергии;

/P4: питание 4х пробников.

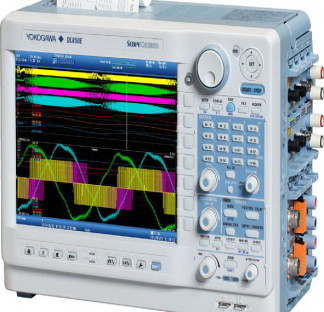

Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) «DL850» встроенное, выполняет следующие функции:

-    управление осциллографом-регистратором;

-    передачу, печать, сохранение и чтение сохранённых ранее осциллограмм;

-    математическую обработку полученных осциллограмм;

-    подключение периферийных устройств и внешнего персонального компьютера. Идентификационные данные встроенного программного обеспечения:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DL850, DL850V

DL850E, DL850EV

Номер версии (идентификационный номер) ПО

не ниже 1.01

не ниже 3.01

ПО «DL850» уровень защиты ПО «DL850» от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.

Количество устанавливаемых модулей

от 1 до 8

Диапазон установки коэффициентов развёртки:

-    для DL850, DL850V

-    для DL850E, DL850EV

1 мкс/дел - 3 суток/дел 1 мкс/дел - 20 суток/дел

Пределы допускаемой относительной погрешности коэффициентов развёртки,%

±0,005

Диапазон частот внешней синхронизации, МГц

0 - 9,5

Минимальная длительность импульса внешней синхронизации, нс

50

Частота сигнала компенсации пробников на выходе COMP, Гц

1000±5

Амплитуда сигнала компенсации пробников на выходе COMP, В

1,00±0,05

Напряжение питания пробников (опция /Р4), В

12,0±0,5

минус (12,0±0,5)

Значения сопротивления входа интерфейса IRIG (опция /С20), Ом

50±5

5000±500

Размер экрана дисплея, мм, не менее

210,4x157,8

Время установления рабочего режима, мин, не более

30

Габаритные размеры (длинахширинахвысота), мм, не более

355x180x259

Масса, кг, не более

6,5

Потребляемая мощность, В А, не более

200

Характеристики высокоскоростного 12-разрядного модуля с изолированными входами

701250

Количество входных каналов

2

Входное сопротивление, МОм

1,00±0,01

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход

Диапазон установки коэффициента отклонения Коткл, В/дел

0,005 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,5 • 10-2- 10-Коткл)

Полоса пропускания (по уровню минус 3 дБ), МГц

0 - 3

Нижний предел полосы пропускания при закрытом входе, Гц, не более

10

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

- пиковое значение для непосредственного входа и по входу пробника 1:1

250

- пиковое значение по входу пробников 10:1

600

Характеристики высокоскоростного 16-разрядного модуля с изолированными входами

701251

Количество входных каналов

2

Входное сопротивление, МОм

1,00±0,01

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход

Диапазон установки коэффициента отклонения КОТКЛ, В/дел

0,001 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В:

-    для КОТКЛ 0,001 В/дел

-    для КОТКЛ 0,002 В/дел

-    для КОТКЛ 0,005 - 20 В/дел

±(0,5 • 10-2- 10-Коткл) ±(0,3 • 10-2- 10-Коткл) ±(0,25 • 10-2- 10-Коткл)

Полоса пропускания (по уровню минус 3 дБ), кГц:

-    для КОТКЛ 0,001 и 0,002 В/дел

-    для КОТКЛ 0,005 - 20 В/дел

0 - 200 0 - 300

Нижний предел полосы пропускания при закрытом входе, Гц, не более

1

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

-    пиковое значение для непосредственного входа и по входу пробника 1:1

-    пиковое значение по входу пробников 10:1

140

600

Характеристики высокоскоростного 12-разрядного модуля с неизолированными входами 701255

Количество входных каналов

2

Входное сопротивление, МОм

1,00±0,01

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход

Диапазон установки коэффициента отклонения Коткл, В/дел

0,005 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,5 • 10-2- 10-Коткл)

Полоса пропускания (по уровню минус 3 дБ), МГц

0 - 3

Нижний предел полосы пропускания при закрытом входе, Гц, не более

10

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

-    пиковое значение для непосредственного входа и по входу пробника 1:1

-    пиковое значение по входу пробников 10:1

250

600

Характеристики высоковольтных 16-разрядных модулей с изолированными входами и возможностью измерения СКЗ значения напряжения 701260 и 701267_

Количество входных каналов

2

Входное сопротивление, МОм

1,00±0,01

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход закрытый вход среднеквадратического значения (СКЗ)

открытый вход СКЗ

Диапазон установки коэффициента отклонения КОТкл, В/дел

0,02 - 200

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения формы сигнала, В

±(0,25 • 10-2Т0-Коткл)

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения СКЗ напряжения, В

±(10-2Т0-Коткл)

Пределы допускаемой абсолютной погрешности измерения напряжения гармонического сигнала в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В

±(1,5Т0-2Т0 •Коткл)

Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 2 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В

±(2Т0 2Т0-Коткл)

Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 3 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В

±(3 • 10 2Т0-Коткл)

Полоса пропускания (по уровню минус 3 дБ), кГц:

-    для режима измерения формы сигнала

-    для режима измерения СКЗ напряжения

0 - 40 0; 0,04 - 10

Нижний предел полосы пропускания при закрытом входе, Гц, не более

1

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

-    пиковое значение для непосредственного входа и по входу пробника 1:1

-    пиковое значение по входу пробников 10:1

850

1000

Характеристики универсальных модулей измерения напряжения 701261 и 701262 (модификация с фильтром паразитных сигналов)_

Количество входных каналов

2

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход

Диапазон установки коэффициента отклонения КОТкл, В/дел

0,005 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения, В

±(0,25 • 10-2- 10-Коткл)

Полоса пропускания (по уровню минус 3 дБ), кГц

0 - 40

Нижний предел полосы пропускания при закрытом входе, Гц

0,5

Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В

150

Характеристики модуля высокоточного измерения напряжения с изолированными входами 701265

Количество входных каналов

2

Режимы связи входного усилителя

открытый вход закороченный вход

Диапазон установки коэффициента отклонения КОТкл, В/дел

0,0001 - 10

Пределы допускаемой абсолютной погрешности измерения напряжения, В

±(0,12-10 2Т0-Коткл + + 2Т0-6)

Полоса пропускания (по уровню минус 3 дБ), Гц

0 - 100

Нижний предел полосы пропускания при закрытом входе, Гц, не более

0,5

Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В

42

Характеристики модуля с фильтром паразитных сигналов 701275

Количество входных каналов

2

Режимы связи входного усилителя

открытый вход закрытый вход закороченный вход

Входное сопротивление, МОм

1,00±0,01

Диапазон установки коэффициента отклонения Коткл, В/дел

0,005 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±0,25 • 10-2- 10-Коткл

Полоса пропускания (по уровню минус 3 дБ), кГц

0 - 40

Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В

42

Характеристики модуля измерения частоты 701280

Количество входных каналов

2

Режимы связи входного усилителя

открытый вход закрытый вход

Входное сопротивление, МОм

1,00±0,01

Диапазон входного напряжения, В

0)

5

-

Диапазон измерения частоты f при чувствительности f4 от 0,1 до 5,0Т04 Гц/дел, Гц

0,01 - 2,0Т05

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

±5T0-4T0f + Af, где Af - составляющая погрешности в зависимости от частоты

Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1

0,01 - 105

Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1

±5T0-4T0-Q + Af

Диапазон измерения скорости вращения при чувствительности ш от 0,01 до 200 с-1/дел, с-1

0,001 - 2000

Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1

±5T0-4T0-w + Af

Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Af, Гц:

-    в диапазоне от 0,01 до 2000 Гц

-    в диапазоне свыше 2 до 10 кГц

-    в диапазоне свыше 10 до 20 кГц

-    в диапазоне свыше 20 до 200 кГц

±5T0-4-f + 10-3 ±10-3-f ±3-10-3-f ±5T0-3-f

Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с

5T0-6 - 50

Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с

±5Т0-4Т0-Т + АТ, где АТ - составляющая погрешности в зависимости от периода

Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с

2Т0-6 - 50

Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с

±5Т0-4Т0-т + АТ

Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, АТ, с:

-    в диапазоне от 2Т0-6 до 5Т0-5 с

-    в диапазоне свыше 5Т0-5 до 10-4 с

-    в диапазоне свыше 10-4 до 5Т0-4 с

-    в диапазоне свыше 5 • 10-4 до 50 с

±5Т0-3-Т + 10-7 ±3-10-3-Т ±1-10-3-Т ±5Т0-4-Т

Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, %

0 - 100

Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %:

-    в диапазоне частот от 0,01 до 10 Гц

-    в диапазоне частот свыше 1 до 10 кГц

-    в диапазоне частот свыше 10 до 50 кГц

-    в диапазоне частот свыше 50 до 100 кГц

-    в диапазоне частот свыше 100 до 200 кГц

±0,1

±0,2

±1

±2

±4

Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2,0 Гц/дел, Гц

50±20

60±20

400±20

Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц:

-    для диапазонов 50±20 и 60±20 Гц

-    для диапазона 400±20 Гц

±0,03

±0,3

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

-    пиковое значение для непосредственного входа

-    пиковое значение по входу пробников 10:1

42

420

Количество входных каналов

2

Режимы связи входного усилителя

открытый вход закрытый вход

Входное сопротивление, МОм

1,00±0,01

Диапазон входного напряжения, В

0)

5

-

Диапазон измерения частоты f при чувствительности f4 от 0,1 до 105 Гц/дел, Гц

0,01 - 5,0Л05

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

±5Л0-4Л0^ч + Af, где Af - составляющая погрешности в зависимости от частоты

Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1

0,01 - 105

Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1

±5-10-4-10-Q + Af

Диапазон измерения скорости вращения при чувствительности ш от 0,01 до 200 с-1/дел, с-1

0,001 - 2000

Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1

±5-10-4-10-w + Af

Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Af, Гц:

-    в диапазоне от 0,01 до 2000 Гц

-    в диапазоне свыше 2 до 50 кГц

-    в диапазоне свыше 50 до 100 кГц

-    в диапазоне свыше 100 до 200 кГц

-    в диапазоне свыше 200 до 500 кГц

±5-10-4-f + 10-3

±5-10-4-f

±10-3-f

±2-10-3-f

±5-10-3-f

Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с

2-10-6 - 50

Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с

±5-10-4-10-Т + A^ где AТ - составляющая погрешности в зависимости от периода

Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с

2-10-6 - 50

Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с

±5-10-4-10-т + AТ

Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, АТ, с:

-    в диапазоне от 2-10-6 до 10-5 с

-    в диапазоне свыше 10-5 до 2-10-5 с

-    в диапазоне свыше 2-10-5 до 5• 10-4 с

±5-10-3-Т + 10-7 ±2-10-3-Т + 10-7 ±1Л0-3Т + 10-7

- в диапазоне свыше 5 • 10-4 до 50 с

±5Т0-4-Т

Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, %

0 - 100

Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %:

- в диапазоне частот от 0,01 до 5Т04 Гц

±0,1

- в диапазоне частот свыше 50 до 100 кГц

±0,2

- в диапазоне частот свыше 100 до 200 кГц

±0,5

- в диапазоне частот свыше 200 до 500 кГц

±1

Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2 Гц/дел, Гц

50±20

60±20

400±20

Пределы допускаемой абсолютной погрешности измерения часто-

ты источника питания, Гц:

- для диапазонов 50±20 и 60±20 Гц

±0,03

- для диапазона 400±20 Гц

±0,3

Максимальное допустимое значение входного напряжения в

диапазоне частот до 1 кГц, В:

- пиковое значение для непосредственного входа

42

- пиковое значение по входу пробников 10:1

420

Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 720210 (максимум 4 модуля одновременно могут быть установлены в осциллограф)

Количество входных каналов

2

Режимы связи входного усилителя

закрытый вход открытый вход закороченный вход

Диапазон установки коэффициентов развёртки:

-    для DL850, DL850V

-    для DL850E, DL850EV

100 нс/дел - 3 суток/дел 100 нс/дел - 20 суток/дел

Входное сопротивление, МОм

1,00±0,01

Диапазон установки коэффициента отклонения КОТкл, В/дел

0,01 - 20

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,5 Т0-2Т0-Коткл)

Полоса пропускания (по уровню минус 3 дБ), МГц

0 - 20

Нижний предел полосы пропускания при закрытом входе, Гц, не более

10

Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:

-    пиковое значение для непосредственного входа и по входу пробника 1:1

-    пиковое значение по входу пробников 10:1

200

1000

Количество входных каналов

16

Режимы связи входного усилителя

открытый вход закороченный вход

Входное сопротивление, МОм

1,00±0,01

Диапазон установки коэффициента отклонения Коткл, В/дел

0,2 - 2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,3 • 10-2- 10-Коткл)

Полоса пропускания (по уровню минус 3 дБ), кГц

0 - 5

Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В

42

Характеристики 16-канального модуля измерения напряжения 720221 с внешним устройством коммутации 701953

Количество входных каналов

16

Режимы связи входного усилителя

открытый вход закороченный вход

Диапазон установки коэффициента отклонения Коткл, В/дел

0,001 - 2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,15 • 10-2- 10-Коткл)

Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В

42

Характеристики модуля логических сигналов 720230

Количество входных портов

2

Количество разрядов

2x8

Используемые пробники

700986, 700987, 702911, 702912

Максимальное входное напряжение, В:

- для пробника 700986 - пиковое значение

42

- для пробника 700987 - эффективное значение

250

- для пробников 702911, 702912 - значение напряжения постоян

ного тока

±35

Время срабатывания, мкс, не более:

- для пробника 700986

1

- для пробника 700987:

- при работе с открытым входом

1000

- при работе с закрытым входом

20000

- для пробников 702911, 702912

3

Характеристики модуля контроля шины CAN 720240 (максимум 2 модуля одновременно могут быть установлены в осциллограф)

Количество входных портов

2

Сопротивление оконечной нагрузки, Ом

120±10

Диапазон входных напряжений, В

минус 3 - 10

Характеристики модуля контроля шин CAN и LIN 720241 (максимум 2 модуля одновременно могут быть установлены в осциллограф)

Количество входных портов CAN

1

Количество входных портов LIN

1

Сопротивление оконечной нагрузки порта CAN, Ом

120±10

Диапазон входных напряжений порта CAN, В

минус 3 - 10

Диапазон входных напряжений порта LIN, В

минус 0,3 - 18,0

Характеристики модулей 701261 701262 701265 (по 2 канала) 720221(16 каналов) в части измерения температуры

Тип термопары

Диапазон измерений, оС

Пределы допускаемой основной абсолютной

о/~'

погрешности, С

K

минус 200.0 0.1300

+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС)

E

минус 200.0 0.800

+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС)

J

минус 200 .0 0.1100

+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС)

T

минус 200.0 0.400

+(0,2 % от показ. + 1,5 оС) +(0,1 % от показ. + 1,5 оС)

N

0.1300

+(0,1 % от показ. + 1,5 оС)

R

0.200

200.800

800.1700

±8 оС ±5 оС

+(0,1 % от показ. + 3 оС)

S

0.200

200.800

800.1700

+8 оС +5 оС

+(0,1 % от показ. + 3 оС)

B

400.700

700.1800

+8 оС;

+(0,1 % от показ. + 2 оС)

Основная абсолютная погрешность компенсации температуры холодного спая термопары: ±1,0 оС для термопар типа K, E, J, T, N ±1,5 оС для термопар типа R, S, B

Метрологические характеристики осциллографов-регистраторов и сменных модулей

нормированы при нормальных условиях эксплуатации:

- температура окружающей среды, °С

23±5

- относительная влажность, %

20 - 80

- напряжение переменного тока, В

218 - 242

- частота напряжения питания, Гц

50,0±0,5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

5 - 40

- относительная влажность, %

20 - 85

- напряжение переменного тока, В

90 - 264

- частота напряжения питания, Гц

48 - 63

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на осциллограф-регистратор методом наклейки.

Комплектность

В комплект поставки входят:

-    осциллограф-регистратор DL850 (DL850V, DL850E, DL850EV)

-    1 шт.;

-    1 шт.;

-    1 шт.;

-    1 шт.;

-    8 шт.;

-    1 шт.;

-    1 экз.;

-    1 экз.

-    кабель питания A1009WD

-    крышка защиты передней панели В8074ЕА

-    сумка для переноски В8059GG

-    заглушка слота В8073СУ

-    компакт-диск с документацией В8074ХТ

-    Руководство по эксплуатации IM DL850-03RU или IM DL850E-03RU

-    Методика поверки

Примечание: Количество поставляемых сменных модулей и дополнительных опций определяется заказом.

Поверка

осуществляется в соответствии с документом 433-111-2015 МП «Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург»

6.02.2015 г.

Основное оборудование, необходимое для поверки:

-    калибратор осциллографов 9500B (рег. № 30374-13) с формирователем импульсов выносным 9510, режим воспроизведения напряжения 1 мВ - 200 В, ПГ ±0,025 %; режим генератора синусоидального напряжения 5 мВ - 5 В в диапазоне частот 12 кГц - 550 МГц, ПГ ±(1,5 - 4,5) %, ПГ ±2,5-10-7;

-    калибратор универсальный 9100 (рег. № 25985-03), 0 - 1050 В, ПГ ±0,006 %;

-    генератор сигналов произвольной формы 33250А (рег. № 26209-03), 1 мкГц - 80 МГц, ПГ ±1 • 10-6;

-    калибратор универсальный Fluke 5520A, 0- 1000 В,ПГ ±(0,0012-0,0023) %, 2 разряд по ГОСТ 8.027-2001;

-    термометр цифровой ТЦ-1200 в комплекте со щупом ТЦЩ-7 минус 80-200 оС, ПГ ±0,1°С.

Сведения о методах измерений

Приведены в Руководстве по эксплуатации IM DL850-03RU или IM DL850E-03RU.

Нормативные и технические документы, устанавливающие требования к осциллографам-регистраторам DL850, DL850V, БЬ850Е, DL850EV

1.    ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерения времени и частоты».

2.    ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения».

3.    ГОСТ 8.558-09 «ГСИ Государственная поверочная схема для средств измерений температуры»

4.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации по техническому регулированию.

60322-15
Номер в ГРСИ РФ:
60322-15
Производитель / заявитель:
"Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония (срок свидетельства: 01.04.2020г.)
Год регистрации:
2015
Cрок действия реестра:
07.02.2025
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
