| Номер в госреестре | 60329-15 |
| Наименование СИ | Комплексы радиоизмерительные |
| Обозначение типа СИ | 3920B |
| Изготовитель | Компания "Aeroflex Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы радиоизмерительные 3920B предназначены для измерения и воспроизведения параметров высокочастотных и низкочастотных сигналов (мощность, частота, напряжение, параметры модуляции и спектра, нелинейные искажения).
В состав комплексов радиоизмерительных 3920B входят: высокочастотный генератор сигналов с внешней и внутренней амплитудной и частотной модуляцией; измерительный приемник с частотомером, измерителем мощности в широкополосном и узкополосном режимах и измерителем амплитудной и частотной модуляции; высокочастотный анализатор спектра; три низкочастотных генератора; частотомер и вольтметр низкочастотного диапазона; осциллограф; измеритель нелинейных искажений; цифровой мультиметр; низкочастотный анализатор спектра (опция); кварцевый опорный генератор.
Комплексы радиоизмерительные 3920B оснащены цветным дисплеем «черепичного» типа с графическим пользовательским интерфейсом, имеют возможность подключения периферийных устройств: принтера, мыши, клавиатуры и внешнего монитора. Режим дистанционного управления осуществляется через порты GPIB/IEEE-488 или Ethernet. Результаты измерений могут представляться в цифровом или графическом виде, сохраняться на внешнем носителе, выдаваться для распечатывания на принтер. Для загрузки программного обеспечения и запоминания результатов измерений на внешнем носителе используется интерфейс USB.

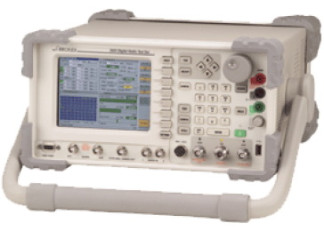

Конструктивно комплексы радиоизмерительные 3920B выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации комплексы радиоизмерительные 3920B соответствуют группе
3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 50 оС.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты (класс риска) | «низкий» по Р50.2.077-2014 (A по WELMEC 7.2) |
| идентификационное наименование | Aeroflex 3920B Software |
| идентификационный номер версии | 3.4.0 и выше |
| ОПОРНЫЙ генератор и синхронизация | ||
| номинальное значение частоты опорного генератора | 10 МГц | |
| пределы допускаемого относительного дрейфа частоты за 1 год 5F i после выпуска из производства или подстройки | ± 110-7 | |
| пределы допускаемой относительной погрешности частоты в интервале температур от 0 до 50 оС без учета временного дрейфа | ± 110-8 | |
| номинальное значение амплитуды сигнала на выходе синхронизации (на нагрузку 50 Ом) | 1 В (п-п) | |
| параметры входа синхронизации | ||
| частота сигнала | 10 МГц | |
| амплитуда сигнала | от 1 до 5 В (п-п) | |
| входное сопротивление | 10 кОм | |
| параметры выхода синхронизации | ||
| частота синхронизации амплитуда сигнала уровень мощности сигнала синхронизации | 10 МГц 1 В (п-п) от 1 до 5 В (п-п) | |
| ГЕНЕРАТОР ВЫСОКОЧАСТОТНЫЙ | ||
| диапазон частот | ||
| стандартное исполнение | от 10 до 1050 МГц | |
| опция 058 | от 10 до 2700 МГц | |
| разрешение по частоте | 1 Гц | |
| пределы допускаемой абсолютной погрешности установки частоты F в течение N лет после выпуска из производства или подстройки, Гц ± (5F1FN + 1 Гц) | ||
| диапазон установки уровня сигнала | от минус 130 до + 10 дБм 1 | |
| пределы допускаемой относительной погрешности установки уровня сигнала более минус 110 дБм | ± 1 дБ | |
| уровень гармоник сигнала, не более | минус 25 дБн 2 | |
| уровень негармонических составляющих сигнала, не более | минус 55 дБн | |
| уровень фазовых шумов при отстройке на 10 кГц от центральной (несущей) частоты | ||
| на частотах менее 500 МГц | минус 110 дБн/Гц | |
| на частотах от 500 до 1000 МГц | минус 106 дБн/Гц | |
| на частотах более 1000 МГц | минус 95 дБн/Гц | |
| параметры частотной модуляции | ||
| частота модуляции | от 20 Гц до 20 кГц | |
| диапазон девиации частоты | от 1 Гц до 150 кГц | |
| пределы допускаемой относительной погрешности установки девиации частоты в диапазоне от 1 до 100 кГц при частоте модуляции от 20 Гц до 15 кГц | ± 3 % | |
| параметры амплитудной модуляции | ||
| частота модуляции | от 20 Гц до 20 кГц | |
| диапазон коэффициента амплитудной модуляции (КАМ) | от 0 до 100 % | |
| пределы допускаемой абсолютной погрешности установки КАМ в диапазоне от 10 до 90 % при частоте модуляции от 20 Гц до 15 кГц | ± 1 % | |
| ИЗМЕРИТЕЛЬНЫЙ ПРИЕМНИК-ДЕМОДУЛЯТОР | |
| диапазон частот стандартное исполнение опция 058 | от 10 до 1050 МГц от 10 до 2700 МГц |
| порог чувствительности | |
| без предварительного усилителя | минус 100 дБм |
| с предварительным усилителем | минус 113 дБм |
| номинальный уровень демодулированного сигнала частотная модуляция (девиация 25 % от полосы пропускания) амплитудная модуляция (КАМ 100%) | 1 В (скз) 2 В (скз) |
| параметры частотной демодуляции | |
| частота модуляции входного сигнала | от 20 Гц до 20 кГц |
| диапазон измерения девиации частоты AF | от 0 до 150 кГц |
| разрешение девиации частоты | 10 Гц |
| пределы допускаемой абсолютной погрешности измерения девиации частоты в диапазоне от 1 до 150 кГц, Гц | ± (0,03DF + 25 Гц) |
| параметры амплитудной модуляции | |
| частота модуляции входного сигнала | от 20 Гц до 20 кГц |
| диапазон измерения КАМ | от 0 до 100 % |
| разрешение КАМ | 0,1 % |
| пределы допускаемой абсолютной погрешности измерения КАМ в диапазоне от 30 до 90 % | ± (0,03-КАМ + 0,1 %) |
| ИЗМЕРИТЕЛЬ МОЩНОСТИ ШИРОКОПОЛОСНЫЙ | |
| диапазон частот | |
| стандартное исполнение | от 10 до 1050 МГц |
| опция 058 | от 10 до 2700 МГц |
| диапазон измерения мощности | от 0,1 до 125 Вт |
| разрешение по уровню мощности | 4 разряда (или 0,1 дБ) |
| пределы допускаемой абсолютной погрешности измерения уровня мощности 4, Вт | ± (0,1Р + 1 е.м.р.) 3, Р - значение уровня, Вт |
| ИЗМЕРИТЕЛЬ МОЩНОСТИ УЗКОПОЛОСНЫЙ | |
| диапазон частот стандартное исполнение опция 058 | от 10 до 1050 МГц от 10 до 2700 МГц |
| диапазон измерения мощности | |
| по входу T/R | от минус 60 до + 51 дБм |
| по входу ANT | от минус 100 до + 10 дБм |
| разрешение по уровню мощности | 0,1 дБ |
| пределы допускаемой относительной погрешности измерения уровня мощности | ± 1 дБ |
| ЧАСТОТОМЕР ВЫСОКОЧАСТОТНЫ] | Й |
| диапазон частот | |
| стандартное исполнение | от 10 до 1050 МГц |
| опция 058 | от 10 до 2700 МГц |
| диапазон уровня входного сигнала | |
| по входу T/R | от минус 10 до + 50 дБм |
| по входу ANT | от минус 60 до + 10 дБм |
| разрешение по частоте | 1 Гц |
| пределы допускаемой абсолютной погрешности измерения частоты, Гц | ± (110-7F + 1 Гц), F - значение частоты |
| АНАЛИЗАТОР СПЕКТРА ВЫСОКОЧАСТОТНЫЙ | |
| диапазон частот | |
| стандартное исполнение | от 10 до 1050 МГц |
| опция 058 | от 10 до 2700 МГц |
| разрешение по частоте | 1 Гц |
| полоса обзора | |
| стандартное исполнение | от 2 кГц до 1050 МГц |
| опция 058 | от 2 кГц до 2700 МГц |
| пределы допускаемой относительной погрешности установки полосы обзора | ± 1 % |
| полоса пропускания: от 300 Гц до 300 кГц с шагом, кратным 10; 60 кГц, 6 МГц | |
| пределы допускаемой относительной погрешности установки полосы пропускания | |
| полоса пропускания 300 Гц | ± 20 % |
| полоса пропускания от 3 до 300 кГц | ± 10 % |
| полоса пропускания 6 МГц | от минус 10 до + 25 % |
| диапазон установки опорного уровня по входу T/R по входу ANT | от минус 50 до + 50 дБм от минус 90 до + 10 дБм |
| диапазон установки ослабления входного аттенюатора | от 0 до 50 дБ |
| пределы допускаемой относительной погрешности измерения уровня сигнала (полоса пропускания 5 кГц; полоса обзора 50 кГц, опорный уровень на 10 дБ выше уровня сигнала) | ± 1 дБ |
| пределы допускаемой относительной погрешности измерения уровня сигнала, связанной с переключением полосы пропускания | ± 1 дБ |
| усредненный уровень собственных шумов по входу ANT при полосе пропускания 300 Гц (более 20 усреднений), не более | минус 125 дБм |
| ЧАСТОТОМЕР НИЗКОЧАСТОТНЫЙ | |
| диапазон частот | от 20 Гц до 20 кГц |
| разрешение по частоте | 0,1 Гц |
| диапазон уровня входного сигнала | от 20 мВ до 30 В (скз) |
| пределы допускаемой относительной погрешности измерения частоты | ± 5 10-5 |
| ВОЛЬТМЕТР НИЗКОЧАСТОТНЫЙ | |
| диапазон частот | от 20 Гц до 20 кГц |
| диапазон измерения уровня напряжения | от 0 до 30 В (скз) |
| разрешение по уровню напряжения | |
| при уровне менее 1 В | 1 мВ |
| при уровне 1 В и более | 10 мВ |
| пределы допускаемой относительной погрешности измерения напряжения от 100 мВ до 30 В на частотах от 300 Гц до 3 кГц | ± 5 % |
| ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ И SINAD | |
| диапазон частот | от 300 Гц до 5 кГц |
| диапазон уровня входного сигнала | от 20 мВ до 30 В (скз) |
| диапазон измерения коэффициента гармоник | от 0 до 100 % |
| разрешение по коэффициенту гармоник | 0,1 % |
| пределы допускаемой абсолютной погрешности измерения коэффищ в диапазоне от 1 до 10 % в диапазоне от 10 до 20 % | гента гармоник ± 0,5 % ± 1,0 % |
| диапазон измерения SINAD | от 0 до 60 дБ |
| разрешение по SINAD | 0,01 дБ |
| пределы допускаемой относительной погрешности измерения SINAD от 3 до 40 дБ | ± 1 дБ |
| ОСЦИЛЛОГРАФ | |
| полоса пропускания | 16 МГц |
| коэффициент отклонения (по ряду 1; 2; 5) | от 20 мВ/дел до 20 В/дел |
| коэффициент развертки (по ряду 1; 2; 5) | от 1 мкс/дел до 1 с/дел |
| входное сопротивление | 1 МОм |
| пределы допускаемой относительной погрешности коэффициента отклонения | |
| в диапазоне частот от 0 до 1 МГц | ±5% |
| в диапазоне частот свыше 1 до 4 МГц | ± 10% |
| ГЕНЕРАТОР НИЗКОЧАСТОТНЫЙ | |
| диапазон частот | от 20 Гц до 40 кГц |
| разрешение по частоте | 0,1 Гц |
| пределы допускаемой относительной погрешности установки частоты | ± 5 10-5 |
| диапазон установки уровня напряжения на нагрузку 10 кОм | от 1 мВ до 5 В (скз) |
| разрешение по уровню напряжения | 0,1 мВ |
| пределы допускаемой относительной погрешности установки уровня напряжения | ± 1 % |
| коэффициент гармоник на частоте 1 кГц при уровне 5 В, не более | 0,5 % |
| МУЛЬТИМЕТР | |
| разрешение (максимальное индицируемое число 2000) | 3 '/г разряда |
| пределы измерения напряжения Um, В | 0,2; 2; 20; 200; 2000 |
| диапазон частот переменного напряжения | от 50 Гц до 20 кГц |
| пределы допускаемой абсолютной погрешности измерения напряжи постоянное напряжение переменное напряжение | шя, В ± (0,01 -Um + 1 е.м.р.) ’’ ± (0,05-Um + 1 е.м.р.)3 |
| пределы измерения силы тока Im с внешним шунтом | 200 мА; 2 А 20 А |
| диапазон частот силы переменного тока | от 50 Гц до 10 кГц |
| пределы допускаемой абсолютной погрешности измерения силы постоянного и переменного тока, А | ± (0,05-Im + 1 е.м.р.) 3 |
| пределы измерения сопротивления Rm | 200 Ом 2, 20, 200 кОм 2, 20 МОм |
| пределы допускаемой абсолютной погрешности измерения сопротивления, Ом | ± (0,05-Rm + 1 е.м.р.) 3 |
| АНАЛИЗАТОР СПЕКТРА НИЗКОЧАСТОТНЫЙ (опция 055) | |
| диапазон частот | от 0 до 24 кГц |
| разрешение по частоте | 1 Гц |
| полоса обзора | от 2 до 24 кГц |
| масштаб вертикальной шкалы (по ряду 1; 2; 5) | от 1 до 20 дБ/дел |
| опорный уровень | 0 дБ полной шкалы |
| динамический диапазон, не менее | 120 дБ |
| разрешение по уровню напряжения при уровне менее 1 В при уровне 1 В и более | 1 мВ 10 мВ |
| пределы допускаемой относительной погрешности измерения уровня напряжения на частотах от 300 Гц до 15 кГц 4 | ± 1 дБ |
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры (ширина х высота х глубина), мм | 356 х 197 х 520 |
| масса (без аксессуаров) | 16,5 кг |
| частота и напряжение электропитания | 50 Гц; от 198 до 264 В |
| потребляемая мощность, не более | 200 Вт |
| условия эксплуатации | группа 3 ГОСТ 22261-94 |
| рабочий диапазон температур | от 0 до + 50 °С |
| диапазон температур транспортирования и хранения | от минус 40 до + 71 °С |
| относительная влажность при температуре до + 31 оС | до 80 % |
| электромагнитная совместимость (для класса “В”) | по ГОСТ Р 51522.1-2011 |
| безопасность | по ГОСТ 12.2.091-2012 |
ПРИМЕЧАНИЯ:
1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт
2. здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте
3. здесь и далее сокращение «е.м.р.» обозначает единицу младшего разряда индикации
4. типовое справочное значение
Знак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Комплекс радиоизмерительный 3920B | 1 шт. по заказу |
| Комплект принадлежностей | 1 шт. |
| Опции | по заказу |
| Комплексы радиоизмерительные 3920B. Руководство по эксплуатации 3920B-0^ | 1 экз. |
| Методика поверки МП РТ 2227-2015 | 1 экз. |
осуществляется по документу МП РТ 2227-2015 «Комплексы радиоизмерительные 3920B. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12.02.2015 г.
Рекомендуемые средства поверки и основные метрологические характеристики:
- стандарт частоты рубидиевый Stanford Research Systems FS725; годовой относительный дрейф частоты 10 МГц не более ± 1 • 10-10, уровень сигнала + 7 дБм;
- ваттметр СВЧ диапазонов Aeroflex 6960B с преобразователями мощности 6910, 6920; относительная погрешность измерения мощности от минус 70 до + 20 дБм на частотах от 10 МГц до 3 ГГц не более ± 0,3 дБм;
- анализатор спектра Aeroflex 2394; диапазон частот от 1 кГц до 13,2 ГГц, разрешение отсчета частоты 1 Гц, динамический диапазон от минус 110 до + 30 дБм;
- генератор сигналов измерительный Aeroflex 2023A; диапазон частот от 9 кГц до 1,2 ГГц, динамический диапазон от минус 100 до + 25 дБм; частотная и амплитудная модуляция; внешняя синхронизация частотой 10 МГц;
- калибратор Rohde & Schwarz SMBV-AM-FM; абсолютная погрешность установки девиации ЧМ от 1 до 100 кГц на несущей частоте 50 МГц при частоте модуляции 1 кГц не более
± (0,003 •AF + 2) Гц, где AF - девиация частоты;
абсолютная погрешность установки коэффициента АМ от 30 до 90 % на несущей частоте 50 МГц при частоте модуляции 1 кГц не более ± (0,004-M + 0,2) %, где M - коэффициент АМ;
- частотомер универсальный Tektronix FCA3000; диапазон частот от 0 до 300 МГц; внешняя синхронизация сигналом частотой 10 МГц;
- мультиметр цифровой Keithley 2000; относительная погрешность измерения напряжения от
0,1 до 5 В частотой от 50 Гц до 50 кГц не более ± 0,15 %;
- калибратор универсальный Fluke 9100 с опцией 250; относительная погрешность воспроизведения постоянного напряжения от 190 мВ до 1000 В не более ± 0,01 %, погрешность воспроизведения переменного напряжения от 190 мВ до 500 В частотой от 60 Гц до 20 кГц не более ± 0,15 %, относительная погрешность воспроизведения силы постоянного тока от 190 мА до 1,9 А не более ± 0,07 %, относительная погрешность воспроизведения силы переменного тока от 190 мА до 1,9 А частотой от 60 Гц до 10 кГц не более ± 0,35 %, относительная погрешность воспроизведения сопротивления от 190 Ом до 19 МОм не более
± 0,06 %; опция 250: относительная погрешность воспроизведения постоянного напряжения от 6 мВ до 60 В и переменного напряжения от 500 мВ до 5 В частотой от 300 кГц до 49,999 кГц не более ± 0,15 %, неравномерность АЧХ на частотах от 50 кГц до 100 МГц не более ± 1,5 %.
Методы измерений изложены в главах 4 - 6 документа «Комплексы радиоизмерительные 3920B. Руководство по эксплуатации 3920B-01РЭ».
Нормативные документы, устанавливающие требования к комплексам радиоизмери-тельным 3920B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.607-2004. ГСИ. Государственная поверочная схема для средств измерений девиации частоты.
ГОСТ Р 8.717-2010. ГСИ. Государственная поверочная схема для средств измерений амплитудной модуляции высокочастотных колебаний.
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
| Зарегистрировано поверок | 167 |
| Поверителей | 18 |
| Актуальность данных | 18.11.2024 |
