| Номер в госреестре | 60330-15 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | 2023A, 2023B, 2025, 2026A, 2026B |
| Изготовитель | Компания "Aeroflex Limited, Wireless Business Unit", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами аналоговой модуляции.
Принцип действия основан на синтезе высокочастотного сигнала с фазовой автоподстройкой частоты по высокостабильному опорному сигналу внутреннего кварцевого генератора или внешнего сигнала синхронизации. Для создания модулированных сигналов используется внутренний источник модуляции или внешний аналоговый сигнал.
Модели 2026A, 2026B содержат два (базовое исполнение) или три (опция 001) генератора с общей синхронизацией.
Управление осуществляется с лицевой панели вручную либо дистанционно через интерфейсы GPIB, RS-232.
Конструктивно генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B выполнены в виде настольного моноблока. Общий вид показан на фотографиях 1 и 3, вид задней панели - на фотографиях 2 и 4.

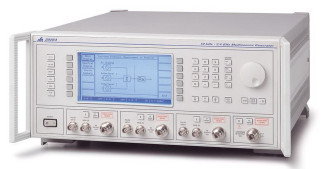

фотография 1 - общий вид моделей 2023А, 2023В, 2025
По условиям эксплуатации генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 55 оС.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
| 2023A, 2023B, 2025 2026A, 2026B | ||
| уровень защиты (класс риска) | «низкий» по Р50.2.077-2014 (класс A по WELMEC 7.2) | |
| идентификационное наименование | Aeroflex 2023 Software | Aeroflex 2026 Software |
| идентификационный номер версии | 3.06 и выше | 1.08 и выше |
| ЧАСТОТНЫЕ ПАРАМЕТРЫ | |
| диапазон частот | |
| 2023А | от 9 кГц до 1,2 ГГц |
| 2023В | от 9 кГц до 2,05 ГГц |
| 2025 2026А 2026В | от 9 кГц до 2,51 ГГц от 10 кГц до 2,05 ГГц от 10 кГц до 2,51 ГГц |
| разрешение по частоте | 1 Гц |
| частота опорного кварцевого генератора | 10 МГц |
| пределы допускаемого относительного годового дрейфа частоты опорного генератора за один год после выпуска из производства или подстройки при температуре 23 ± 5 °С | |
| стандартное исполнение | ± МО'6 |
| опция 4 (2023А, 2023В, 2025), опция 003 (2026А, 2026В) | : 2.5 -КГ |
| пределы относительной погрешности частоты опорного генератора в рабочем диапазоне температур без учета временного дрейфа | |
| стандартное исполнение | ± 7-10 |
| опция 4 (2023А, 2023В, 2025), опция 003 (2026А, 2026В) | ± 5-io-8 |
| ПАРАМЕТРЫ ВХОДА СИНХРОНИЗАЦИИ | |
| частота сигнала синхронизации | 1 или 10 МГц |
| диапазон уровня сигнала синхронизации | от 220 мВ до 1 В (скз) |
| тип соединителя (на задней панели) | BNC |
| входное сопротивление | 1 кОм |
| ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ | |
| частота сигнала синхронизации | 10 МГц |
| тип соединителя (на задней панели) | BNC |
| выходное сопротивление | 50 Ом |
| амплитуда сигнала синхронизации | 2 В (п-п) |
| ПАРАМЕТРЫ ВЫСОКОЧАСТОТНОГО СИ | ГНАЛА |
| минимальный уровень мощности стандартное исполнение 2023А, 2023В, 2025 с опцией 1 | минус 140 дБм 1 минус 2 дБм |
| максимальный уровень мощности немодулированного сигнала | |
| стандартное исполнение 2023А, 2023В, 2025 | + 13 дБм |
| 2023А, 2023В, 2025 с опцией 1 | + 15 дБм |
| 2023А, 2023В, 2025 с опцией 3 2026А, 2026В на частотах до 250 кГц 2026А, 2026В на частотах от 250 кГц до 1,2 ГГц | + 25 дБм + 13 дБм + 24 дБм |
| 2026А, 2026В на частотах более 1,2 ГГц | + 20 дБм |
| разрешение по уровню | 0,1 дБ |
| выходное сопротивление | 50 Ом |
| тип выходного разъема | N |
| КСВН, типовое справочное значение, не более | 1,5 |
| пределы допускаемой относительной погрешности уровня мощности P на часто температуре от + 17 до + 27 °С 2023 А, 2023В, 2025 F < 1,2 ГГц; Р > минус 127 дБм | тах F при ± 0,8 дБ | ||
| F от 1,2 до 2,05 ГГц; Р > минус 100 дБм | ± 1,2 дБ | ||
| F от 1,2 до 2,05 ГГц; Р от минус 127 до минус 100 дБм | ± 1,4 дБ | ||
| F > 2,05 ГГц; Р > минус 127 дБм 2023 А, 2023В, 2025 с опцией 3 при уровне мощности не менее + 7 дБм F < 1,2 ГГц; Р от + 7 до + 23 дБм | ± 1,6 дБ ± 1,0 дБ | ||
| F < 1,2 ГГц; Р от + 23 до + 25 дБм | ± 1,5 дБ | ||
| F от 1,2 до 2,4 ГГц; Р от + 7 до + 19 дБм | ± 1,2 дБ | ||
| F от 2,4 до 2,5 ГГц; Р от + 7 до + 14 дБм | ± 1,6 дБ | ||
| 2026А, 2026В F от 10 кГц до 1 МГц; Р от минус 127 до + 6 дБм F от 250 кГц до 1 МГц; Р > + 6 дБм | ± 0,8 дБ ± 1,0 дБ | ||
| F от 1 МГц до 1,2 ГГц; Р от минус 127 до минус 100 дБм | ± 1,0 дБ | ||
| F от 1 МГц до 1,2 ГГц; Р от минус 100 до + 6 дБм | ± 0,8 дБ | ||
| F от 1 МГц до 1,2 ГГц; Р > + 6 дБм | ± 1,0 дБ | ||
| Г 1.2 ГГц. Р oi м 1111 \с 12^ до (•> д1)М | ± 1,6 дБ | ||
| F > 1,2 ГГц; Р > + 6 дБм | ± 2,0 дБ | ||
| пределы дополнительной относительной погрешности уровня мощности в рабочем диапазоне температур | |||
| на частотах <1,2 ГГц | ± 0,02 дБ/°С | ||
| на частотах > 1,2 ГГц | ± 0,03 дБ/°С | ||
| уровень гармоник на частотах > 1 МГц при уровне мощности < + 6 дБм, не более | минус 25 дБн 2 | ||
| уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, типовое значение, не более | минус 121 дБн/Гц | ||
| ВНУТРЕННИМ ГЕНЕРАТОР АНАЛОГОВОЙ МОДУЛЯИ | ИИ | ||
| форма модулирующего сигнала: синусоидальная, треугольная, прямоугольная | |||
| диапазон частот модуляции | |||
| 2023А, 2023В, 2025 | |||
| синусоидальная форма | от 0,01 Гц до 100 кГц | ||
| прямоугольная форма | от 0,01 Гц до 50 кГц | ||
| треугольная форма | от 0,01 Гц до 20 кГц | ||
| 2026А, 2026В синусоидальная форма треугольная, прямоугольная форма | от 0,01 Гц до 20 кГц от 0,01 Гц до 3 кГц | ||
| тип соединителя (на передней панели) | BNC | ||
| выходное сопротивление | 600 Ом | ||
| номинальный уровень выходного сигнала | 2 В (скз) | ||
| коэффициент гармоник на частоте 1 кГц, не более | 0,1 % | ||
| неравномерность АЧХ относительно уровня на частоте 1 кГц | ± 1 дБ | ||
| РЕГУЛИРУЕМЫЙ ВЫХОД ВНУТРЕННЕГО ГЕНЕРАТОРА (2023A, 2023B, 2025) | |||
| диапазон установки напряжения | от 1 мВ до 4 В (скз) | ||
| разрешение по напряжению | 1 мВ | ||
| пределы допускаемой абсолютной погрешности установки напряжения U на частоте 1 кГц, мВ | ± (0,05- U + 5 мВ) | ||
| ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ | |
| входное сопротивление | 100 кОм |
| тип соединителя (на передней панели) | BNC |
| номинальный уровень модулирующего сигнала | 1 В (скз) |
| ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯ! | ЦИИ |
| максимальное значение девиации частоты (в зависимости от несущей частоты) | от 100 кГц до 12,8 МГц |
| разрешение девиации частоты | 1 Гц или 3 разряда |
| пределы допускаемой относительной погрешности девиации частоты при частоте модуляции 1 кГц | |
| 2023А, 2023В, 2025 | ±4% |
| 2026А, 2026В | ±5% |
| ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦ | ИИ |
| диапазон девиации фазы | от 0 до 10 рад |
| разрешение девиации фазы | 0,01 рад или 3 разряда |
| пределы допускаемой относительной погрешности девиации фазы при частоте модуляции 1 кГц | |
| 2023А, 2023В, 2025 | ±4% |
| 2026А, 2026В | ±5% |
| ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИИ | |
| диапазон коэффициента амплитудной модуляции (КАМ) | от 0 до 99,9 % |
| разрешение КАМ | 0,1 % |
| пределы допускаемой относительной погрешности КАМ при частоте модуляции 1 кГц | ± 5 % |
| ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯ | ЩИИ |
| диапазон частот стандартное исполнение 2023А стандартное исполнение 2023В, 2026А | от 10 МГц до 1,2 ГГц от 10 МГц до 2,05 ГГц |
| стандартное исполнение 2025, 2026В | от 10 МГц до 2,51 ГГц |
| 2023А с опцией 7 или 11 | от 100 кГц до 1,2 ГГц |
| 2023В с опцией 7 или 11 | от 100 кГц до 2,05 ГГц |
| 2025 с опцией 7 или 11 | от 100 кГц до 2,51 ГГц |
| максимальный уровень мощности | |
| 2023А, 2023В, 2025: на 8 дБ ниже максимального уровня немодулированного сигнала | |
| 2026А, 2026В: на 5 дБ ниже максимального уровня немодулированного сигнала | |
| 2023А, 2023В, 2025 с опцией 7: + 10 дБм; с опцией 11: +22 дБм | |
| длительность фронта и спада импульсов, типовые справочные зн стандартное исполнение 2023А, 2023В, 2025 с опцией 7 | ачения, не более 10 мкс 20 не |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| напряжение сети электропитания | от 188 до 264 В |
| частота сети электропитания | от 45 до 66 Гц |
| потребляемая мощность, не более | |
| 2023А, 2023В, 2025 | 200 Вт |
| 2026А, 2026В | 250 Вт |
| габаритные размеры (ширина х глубина х высота), мм | |
| 2023А, 2023В, 2025 | 419 х 440 х 107 |
| 2026А, 2026В | 419 х 440 х 177 |
| масса, не более | |
| 2023А, 2023В, 2025 | 8 кг |
| 2026А, 2026В | 16 кг |
| условия эксплуатации | |
| рабочий диапазон температур | от 0 до 55 °С |
| диапазон температур транспортирования и хранения | от минус 40 до + 71 °С |
| относительная влажность при температуре до 40 °С | до 93 % |
| электромагнитная совместимость (для класса “В”) | по ГОСТ Р 51522.1-2011 |
| безопасность | поГОСТ 12.2.091-2012 |
ПРИМЕЧАНИЯ:
1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт
2. здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте
Знак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| генератор сигналов 2023A/2023B/2025/2026A/2026B | 1 шт. по заказу |
| комплект принадлежностей | 1 шт. |
| опции | по заказу |
| руководство по эксплуатации | 1 экз. |
| методика поверки МП РТ 2229-2015 | 1 экз. |
осуществляется по документу МП РТ 2229-2015 «Генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12.02.2015 г.
Рекомендуемые средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725:
относительный годовой дрейф частоты 10 МГц не более ± 1 • 10-10, уровень сигнала + 7 дБм;
- анализатор спектра Aeroflex 2394:
диапазон частот от 1 кГц до 13,2 ГГц, разрешение отсчета частоты 1 Гц, динамический диапазон от минус 110 до + 30 дБм;
- осциллограф цифровой Tektronix TDS3012C:
полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения не более ± 2 %;
- преобразователь измерительный Rohde & Schwarz NRP-Z21:
относительная погрешность измерения мощности от минус 67 до + 23 дБм частотой от 10 МГц до 18 ГГц не более ± 0,25 дБ;
- мультиметр цифровой Keithley 2000:
относительная погрешность измерения напряжения от 10 мВ до 4 В (скз) частотой 1 кГц не более ± 0,35 %, от 20 мВ до 1 В (скз) на частотах от 10 Гц до 100 кГц не более ± 1 %;
- измеритель нелинейных искажений автоматический С6-11:
абсолютная погрешность измерения коэффициента гармоник 0,1 % сигнала частотой 10 кГц при уровне напряжения 2 В не более 0,03 %.
Методы измерений изложены в документах:
«Генераторы сигналов 2023A, 2023B, 2025. Руководство по эксплуатации».
«Генераторы сигналов 2026A, 2026B. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к генераторам сигналов 2023A, 2023B, 2025, 2026A, 2026B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.607-2004. ГСИ. Государственная поверочная схема для средств измерений девиации частоты.
ГОСТ Р 8.717-2010. ГСИ. Государственная поверочная схема для средств измерений амплитудной модуляции высокочастотных колебаний.
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
