| Номер в госреестре | 60334-15 |
| Наименование СИ | Микрофоны конденсаторные предполяризованные |
| Обозначение типа СИ | ICP мод. 130Е20, 130Е21, 130Е22, 130В40 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрофоны конденсаторные предполяризованные ICP моделей 130Е20, 130Е21, 130Е22, 130В40 (далее - микрофоны) предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительной аппаратуры.
Конструктивно микрофоны состоят из капсюля конденсаторного типа, предусилителя и устройства для дистанционной проверки работоспособности микрофона (опция), смонтированных в едином корпусе, который имеет тот же диаметр, что и капсюль.
Принцип действия микрофонов основан на преобразовании в капсюле акустического давления, воздействующего на микрофон, в электрическое напряжение, которое подается на встроенный предусилитель, рассчитанный на использование длинных соединительных кабелей.
Микрофон модели 130В40 плоский по конструкции и устанавливается на плоской поверхности транспортных средств во время их испытаний или при измерениях в ограниченных по размерам объемах. Микрофон монтируется в вершине конусного резинового кольца диаметром 41,0 мм и высотой 7,1 мм и имеет кабель длиной 1,5 м для соединения с измерительной аппаратурой при помощи разъема 10-32.
Микрофоны моделей 130Е20, 130Е21 и 130Е22 используются в системах с большим количеством микрофонов, например, в решетках с формированием диаграммы направленности или для визуализации звуковых полей. Они имеют одни и те же электроакустические характеристики и отличаются габаритными размерами и электрическими разъемами на выходе.
Модели микрофонов отличаются друг от друга по номинальному диаметру (таблица 1) и типу акустического поля, для работы в котором они предназначены (таблица 2).
Таблица 1
| Модель | 130Е20 | 130Е21 | 130Е22 | 130В40 |
| Номинальный диаметр, дюйм | 1/4" | 1/4" | 1/4" | 1/2" |
Таблица 2
| Модель | 130Е20 | 130Е21 | 130Е22 | 130В40 |
| Тип акустического поля | Свободное поле | Поле давления | ||
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90, невосстанавливаемые, неремонтируемые, однофункциональные.

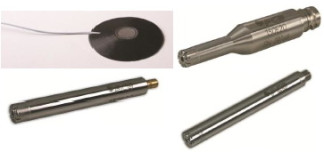

Внешний вид микрофонов приведен на рисунке 1.
130В40 Рисунок 1
Метрологические и технические характеристики микрофонов приведены в таблице 3. Таблица 3
| Наименование характеристики | Модель микрофона | |||
| 130Е20 | 130Е21 | 130Е22 | 130В40 | |
| Уровень чувствительности по звуковому давлению на частоте 250 Гц, дБ отн. 1 В/Па | минус 26,9 ± 3 | минус 41,4 ± 3 | ||
| Максимальное отклонение уровня чувствительности по звуковому давлению от уровня чувствительности на частоте 250 Гц, дБ, не более: - в диапазоне частот от 20 до 10000 - в диапазоне частот от 20 до 20000 | ± 2 ± 5 | ± 3 ± 6 | ||
| Уровень собственных шумов, дБ (А), менее | 30 | 32 | ||
| Верхний предел динамического диапазона по звуковому давлению при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее | 122 | 142 | ||
| Рабочий диапазон температуры, °С | от минус 10 до 50 | |||
| Изменение уровня чувствительности в рабочем диапазоне температур, дБ, менее | 0,7 | |||
| Выходное сопротивление, Ом, менее | 150 | 50 | ||
| Параметры электропитания: - напряжение постоянного тока, В - сила тока, мА | от 18 до 30 от 2 до 20 | |||
| Г абаритные размеры (диаметр X длина), мм | 12,7X66,6 | 7,0X60,0 | 7,0X60,0 | 13,2 X 3,2 (без обтекателя) |
| Масса, г, не более | 25,7 | 9,7 | 9,2 | 7,0 |
| Тип выходного разъема | BNC | 10-32 коаксиал | SMB коаксиал | 10-32 коаксиал |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4
| Наименование | Количество | Примечание |
| Микрофон конденсаторный предполяризованный ICP модели 130ххх | 1 шт. | в футляре |
| Руководство по эксплуатации | 1 экз. | по требованию заказчика |
| Калибровочная карта | 1 экз. | |
| Переходник для подключения к осциллографу 070А02 (гнездо 10-32 на штекер BNC) | 1 шт. | только для 130В40 |
| Средство для протирки поверхности 100-11180-10 IPA | 2 шт. | только для 130В40 |
| Двухсторонняя клейкая подложка 54924-01 | 5 шт. | только для 130В40 |
| Односторонняя клейкая накладка 54925-01 | 5 шт. | только для 130В40 |
| Силиконовый обтекатель 55739-01 | 1 шт. | только для 130В40 |
| Паспорт | 1 шт. |
осуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;
- усилитель измерительный NEXUS 2690 (рег. № 43778-10): диапазон частот от 0,1 Гц до 100 кГц с фильтрами А, верхних частот 20 Гц и нижних частот 22,4 кГц; собственный шум по отношению ко входу при усилении более 20 дБ - менее 2,4 мкВ по шкале А и менее 3,3 мкВ в диапазоне от 2 Гц до 22,4 кГц, максимальный уровень входного сигнала 31,6 В (пик);
- калибратор акустический CAL 250 (рег. № 39217-08): воспроизводимый уровень звукового давления (УЗД) 114,0 дБ отн. 20 мкПа, пределы допускаемой погрешности воспроизведения УЗД ± 0,1 дБ;
- калибратор 4221 (рег. № 7184-79): диапазон частот от 0,001 Гц до 1 кГц, воспроизводимый УЗД до 164,0 дБ отн. 20 мкПа, пределы допускаемой погрешности воспроизведения УЗД (при 124 дБ отн. 20 мкПа на частоте 95 Гц) ± 0,3 дБ;
- микрофон измерительный конденсаторный с капсюлем 4165 с усилителем предварительным 2671 (рег. № 15387-96): диапазон частот от 2,6 Гц до 20 кГц, диапазон измерений УЗД от 15 до 146 дБ отн. 20 мкПа, номинальная чувствительность 50 мВ/Па;
- мультиметр 34401А (рег. № 16500-97): диапазон частот от 3 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока
0,0004 D+0,0003 E, где D - показание прибора, Е - верхнее граничное значение диапазона измерений.
Микрофоны конденсаторные предполяризованные ICP моделей 130Е20, 130Е21, 130Е22. Руководство по эксплуатации.
Микрофоны конденсаторные предполяризованные ICP модели 130В40. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к микрофонам конденсаторным предполяризованным ICP моделей 130Е20, 130Е21, 130Е22, 130В40
ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 44 |
| Поверителей | 4 |
| Актуальность данных | 18.11.2024 |
