| Номер в госреестре | 60335-15 |
| Наименование СИ | Генераторы шума и помех |
| Обозначение типа СИ | GPS 7500 |
| Изготовитель | "Wireless Telecom Group, Inc. Noisecom", США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума и помех GPS 7500 (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала (шумоподобной помехи).
Конструктивно ГШ выполнен в виде моноблока, внутри которого размещены цифровой генератор сигналов произвольной формы, усилитель и программируемый аттенюатор. На лицевой панели ГШ имеется цветной дисплей для отображения информации о режимах работы ГШ, значениях вводимых параметров и клавишная панель для управления. ГШ имеет коаксиальный выход с соединителем Тип III. Вариант 3 (розетка).
В ГШ предусмотрены режимы ручного и дистанционного управления. Ручное управление осуществляется с помощью клавишной панели, обеспечивающей возможность полного локального управления ГШ, а дистанционное управление осуществляется посредством интерфейса Ethernet. ГШ позволяет просматривать форму спектра генерируемого шумового сигнала (шумоподобную помеху). В ГШ предусмотрены возможность генерации сигналов помех с предварительно устанавливаемыми пользователем характеристиками и изменение ширины полосы частот шумового сигнала (шумоподобной помехи). В памяти ГШ сохранены параметры автоматического тестирования в соответствии с требованиями систем глобального позиционирования.
Принцип действия ГШ основан на генерации шумового сигнала (шумоподобной помехи) с помощью цифрового генератора сигналов произвольной формы со следующими устанавливаемыми пользователем параметрами: значения начальной и конечной частоты; уровни сигнала, ширина полосы помехи.

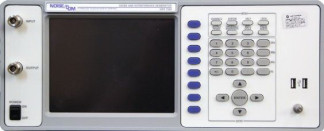

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунках 1, 2.
* - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
** - место пломбировки от несанкционированного доступа
Рисунок 2
Работа ГШ осуществляется под управлением программного обеспечения (ПО) «GPS7500 Application».
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GPS7500 Application |
| Номер версии (идентификационный номер) ПО | 4.17.1.50 |
| Цифровой идентификатор ПО | 6c44c92344ce17be1d28de5e9fb1e1da |
| Другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идентификатора ПО - MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики ГШ приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот (в режиме непрерывной генерации сигнала), МГ ц | от 1000 до 2000 |
| Центральная частота шумовой помехи, МГц | 1575,42 |
| Спектральная плотность мощности фазового шума (в режиме генерации непрерывного сигнала), дБн/Гц | минус 46 (на отстройке 20 кГц) минус 112 (на отстройке 100 кГц) |
| Пределы допускаемой относительной погрешности установки частоты сигнала | ± 0,5 • 10-6 |
| Диапазон выходной мощности (в режиме непрерывной генерации сигнала), дБмВт | от минус 120 до 10 |
| Пределы допускаемой погрешности установки уровня выходной мощности (в режиме непрерывной генерации сигнала), дБ | ± 1,0 |
| Наименование параметра или характеристики | Значение характеристики |
| Уровень негармонических составляющих, дБн, не более: - в полосе частот до ± 21,5 МГц относительно частоты несущего сигнала - в полосе частот свыше ± 21,5 МГ ц относительно частоты несущего сигнала | минус 52 минус 80 |
| КСВН выхода, не более | 2,0 |
| Тип соединителя СВЧ выхода (по ГОСТ 13317-89) | Тип III. Вариант 3, розетка |
| Напряжение питания, В | 220 ± 22 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 438x178x540 |
| Масса, кг, не более | 15 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | 20 ± 5 до 80 от 626 до 795 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Комплект поставки включает:
- генератор шума и помех GPS 7500
1 шт.; 1 к-т; 1 бр.
- эксплуатационная документация
- методика поверки
осуществляется по документу МП 60335-15 «Инструкция. Генераторы шума и помех GPS 7500 фирмы «WIRELESS TELECOM GROUP, INC. Noisecom», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10 февраля 2014 г.
Основные средства поверки:
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
- рефлектометр векторный CABAN R54 (Рег.№ 57695-14), диапазон рабочих частот от 85 МГц до 5,4 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 при значениях |S11| от минус 15 до 0 дБ - ± 0,5 дБ, от минус 25 до 15 дБ - ± 1,5 дБ, а от минус 35 до 25 дБ - ± 5 дБ, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала в рабочем диапазоне температур ± 5 10-6;
- анализатор спектра E4440A (Рег.№ 35425-07), диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений частоты (на частоте 1 ГГц) ± 100 Гц, неравномерность АЧХ от 3 Гц до 3 ГГц ± 0,38 дБ, значение среднего уровня собственного шума минус 153 дБм, значение фазового шума при отстройке на 10 кГц минус 118 дБн/Гц, пределы допускаемой абсолютной погрешности измерений уровня ± 0,17 дБ, пределы допускаемой абсолютной погрешности, обусловленной переключением полос пропускания ± 0,05 дБ;
- преобразователь измерительный NRP-Z81 (Рег. № 41248-09), диапазон частот от 50 МГц до 18 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 6 %, диапазон измеряемой мощности от 110-9 до 1 10-1 Вт;
- частотомер электронно-счетный Ч3-66 (Рег.№ 9273-85), диапазон измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5 10-7;
- набор мер КСВН и полного сопротивления ЭК9-140 (Рег.№ 36021-07), нагрузка Э9-159 из состава ЭК9-140 номинальное значение КСВН 1,0, пределы допускаемой относительной погрешности аттестации по КСВН ± 1%.
Генераторы шума и помех GPS 7500. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам шума и помех GPS 7500
1. МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне
0,002-178,3 ГГц.
2. ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
3. Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
