Номер в госреестре | 60338-15 |
Наименование СИ | Акселерометры низкочастотные линейные |
Обозначение типа СИ | АЛЕ 055М |
Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2015 |
Срок свидетельства | 01.04.2020 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Акселерометры низкочастотные линейные АЛЕ 055М (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного блока (ЭБ).
Корпус акселерометра состоит из основания и двух крышек. В основании с одной стороны выполнено углубление, обеспечивающее установку и крепление чувствительного элемента, а с другой стороны расположены платы измерительного канала и преобразователя «напряжение-частота».
Для электрических подсоединений акселерометра с регистратором предусмотрены выводы в виде контактов.
Принцип действия акселерометра основан на преобразовании силы, пропорциональной измеряемому ускорению, в изменение емкостей дифференциального конденсатора, которое затем преобразуется в выходные сигналы частоты следования прямоугольных импульсов.
ЧЭ акселерометра представляет собой дифференциальный конденсатор, подвижная обкладка которого выполнена из высоколегированного кремния методом анизотропного травления, а неподвижная - напылением металлической пленки на стекле.
Акселерометры в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений имеют 7 исполнений в соответствии с таблицей 1.
Таблица 1
Обозначение | Маркировка акселерометра | Диапазон измерений, м/с2 | Коэффициент преобразования, Гцс2/м | Частотный диапазон измерений, Гц |
СДАИ.402139.058 | АЛЕ 055М±2,8-32 | ±2,8 | от 488,57 до 537,427 | 0-32 |
-01 | АЛЕ 055М±5,6-32 | ±5,6 | от 219,852 до 268,708 | 0-32 |
-02 | АЛЕ 055М±11-64 | ±11 | от 111,924 до 136,796 | 0-64 |
-03 | АЛЕ 055М±22-64 | ±22 | от 62,181 до 75,999 | 0-64 |
-04 | АЛЕ 055М±180-64 | ±180 | от 6,84 до 8,36 | 0-64 |
-05 | АЛЕ 055М(-100+500)-64 | (-100+500) | от 3,618 до 4,422 | 0-64 |
-06 | АЛЕ 055М±600-128 | ±600 | от 2,052 до 2,508 | 0-128 |

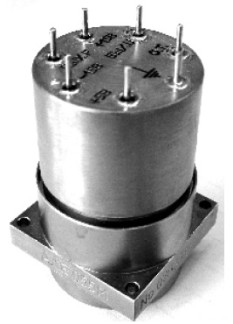

Общий вид акселерометра представлен на рисунке 1.
Габаритно-установочные размеры акселерометра представлены на рисунке 2.
с чувствительного элемента
Метрологические и технические характеристики представлены в таблице 2. Таблица 2
Наименование характеристики | Значение характеристики | ||||||
Диапазон измерений линейных ускорений, м/с2 | ±2,8 | ±5,6 | ±11 | ±22 | ±180 | ±600 | (-100+500) |
Коэффициент преобразования, Гц с /м | от 439,713 до 537,427 | от 219,852 до 268,708 | от 111,924 до 136,796 | от 62,181 до 75,999 | от 6,84 до 8,36 | от 2,052 до 2,508 | от 3,618 до 4,422 |
Смещение нуля, Гц | от 1790 до 1910 | от 620 до 750 | |||||
Пределы допускаемой основной приведенной погрешности, % | ±0,001 | ||||||
Диапазон температуры окружающей среды, °С | от минус 65 до 65 | ||||||
Нестабильность коэффициента преобразования в интервале изменения температуры окружающей среды от минус 65 до 65 °С, %, в пределах | ±0,2 | ||||||
Скорость затухания амплитудно-частотной характеристики за пределами частотного диапазона измерений, дБ/окт, не менее | 8 | ||||||
Пределы допускаемого значения отклонения амплитудночастотной характеристики на верхней границе частотного диапазона измерений, % | ±10 | ||||||
Масса, кг, не более | 0,1 | ||||||
Габаритные размеры, мм, не более | 35x58 |
Знак утверждения типа наносится типографическим способом на титульных листах эксплуатационной документации.
В комплект поставки должны входить:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.058 ФО;
- руководство по эксплуатации СДАИ.402139.058 РЭ;
- методика поверки СДАИ.402139.058 МП.
Поверка осуществляется в соответствии с методикой СДАИ.402139.058 МП «Акселерометры низкочастотные линейные АЛЕ 055М. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 13.01.2015 г.
Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n)°, погрешность ±(5+5sina/2) с); вольтметр В7-16А (диапазон (0,1 - 1000) В, класс точности ±(0,05/0,05-0,1/0,1)%); источник питания постоянного тока Б5-71/4м (диапазон (0,2 - 75) В, (0,1 - 4) А, погрешность ±(0,008иуст+0,1)В, погрешность ±(0,02Imax+0,05) А); частотомер Ч3-54 (диапазон (0,1 Гц -120 МГц, погрешность ±[5'10 +1/^Чсч)]); осциллограф универсальный 2-х канальный С1-82 (диапазон 6 мВ - 40 В; 6 мВ - 20 В, 6 мВ - 300 В; 6мВ - 150 В, 0,1 мкс - 1с, погрешность ±3%).
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.058
РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛЕ 055 М
Технические условия СДАИ.402139.058 ТУ.
Измерения при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
