Преобразователь Магнит-7Л (далее - преобразователь) предназначен для измерения частоты и преобразования выходных сигналов с датчиков частоты вращения в аналоговый сигнал (напряжение постоянного тока) и цифровой код.
Карточка СИ
Номер в госреестре 60339-15
Наименование СИ Преобразователи
Обозначение типа СИ Магнит-7Л
Изготовитель ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2015
Срок свидетельства 01.04.2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователь Магнит-7Л (далее - преобразователь) предназначен для измерения частоты и преобразования выходных сигналов с датчиков частоты вращения в аналоговый сигнал (напряжение постоянного тока) и цифровой код.

Описание

Преобразователь имеет один вариант исполнения - Магнит-7Л.

Конструктивно преобразователь выполнен в моноблочном исполнении, схема размещена на двух печатных платах, помещенных в герметичный корпус. На одной печатной плате размещена схема двух измерительных каналов, на другой плате - схема блока вторичного питания.

Работа измерительной части преобразователя заключается в следующем:

Обмотки датчика частоты вращения подключаются к аналоговому коммутатору микроконтроллера МК через входные усилители (ВУ1 и ВУ2) 1-го и 2-го измерительных каналов соответственно. Аналоговый коммутатор АК поочередно подключает выходы ВУ1 и ВУ2 к входу АЦП. Оцифрованные значения сигналов с датчика обрабатываются МК в соответствии с алгоритмом преобразования. Результатом обработки являются значения частоты датчика по

1-му и 2-му каналам. Эти значения выводятся в виде «ШИМ-сигнала» через цифроаналоговые преобразователи ЦАП1 и ЦАП2 1-го и 2-го каналов соответственно, и далее фильтруются в ФНЧ1 и ФНЧ2 и нормируются по напряжению постоянного тока в выходных усилителях НУ1 и НУ2 в диапазоне от 0 до 6 В.

По цифровому выходу значения частоты по 1-му и 2-му каналам выводятся одним файлом через последовательный порт по интерфейсу RS-485.

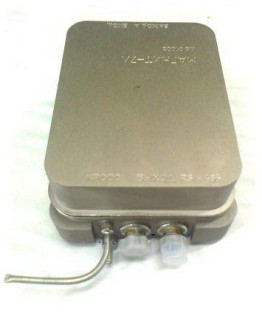

Внешний вид преобразователя Магнит-7Л приведен на рисунке 1. Габаритноустановочные размеры преобразователя Магнит-7Л приведены на рисунке 2.

Диапазон измерений, Г ц

от 10 до 20000

Чувствительность (порог срабатывания), мВ в диапазоне частот от 10 до 400 Гц включ. в диапазоне частот св. 400 до 20000 Гц

60±15

110±15

Параметры аналогового выходного сигнала, В начальный уровень выходного напряжения номинальный уровень выходного напряжения

0,2±0,2

6,0±0,2

Пределы допускаемой приведенной погрешности по аналоговому выходу, %

±0,2

Диапазон температуры окружающей среды, °С

от минус 50 до 60

Г абаритные размеры, мм, не более

116 х 91 х 57

Масса преобразователя, кг, не более

0,8

Примечание - Нормальные условия при определении метрологических характеристик характеризуются: температурой воздуха от 15 до 35 °С, относительной влажностью воздуха от 45 до 80 %, атмосферным давлением от 8,6 • 104 до 10,6-104 Па (от 645 до 795 мм рт.ст.), напряжением питания (27±0,5)В.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят::

преобразователь Магнит-7Л СДАИ.411621.019 с комплектом эксплуатационной документации (руководство по эксплуатации СДАИ.411621.019РЭ, формуляр СДАИ.411621.019ФО);

пульт П 094 СДАИ.411711.030 с комплектом эксплуатационной документации (руководство по эксплуатации СДАИ.411711.030РЭ, паспорт СДАИ.411711.030ПС); методика поверки СДАИ.411621.019 МП.

Поверка

Поверка осуществляется в соответствии с документом СДАИ.411621.019МП «Преобразователь Магнит 7Л. Методика поверки», утвержденным ОАО «НИИФИ» 16.01.2015 г. Средства поверки:

генератор низкочастотный прецизионный Г3-110 ((0,01-199999,9) Гц, погрешность ±3 • 10- ); источник питания постоянного тока Б5-8 (диапазон (0 — 50)В, погрешность ± 3%); осциллограф универсальный двухканальный С1-82 (6 мВ - 20 В, погрешность ±3%); частотомер электронносчетный Ч3-54 (0,1Гц-120МГц, ±[5 10-7+1/(^1;сч)]; вольтметр универсальный цифровой В7-38 (0,01 мВ - 300 В, класс точности (0,04/0,02 -

0,07/0,02))

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.411621.019РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям Магнит-7 Л.

Преобразователи Магнит 7Л. Технические условия СДАИ.411621.019ТУ.

Рекомендации к применению

Измерения при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

60339-15
Номер в ГРСИ РФ:
60339-15
Производитель / заявитель:
ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации:
2015
Cрок действия реестра:
01.04.2020
