Номер в госреестре | 60340-15 |
Наименование СИ | Акселерометры низкочастотные линейные |
Обозначение типа СИ | АЛЕ 048ММ |
Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза; АО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2015 |
Срок свидетельства | 28.02.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |

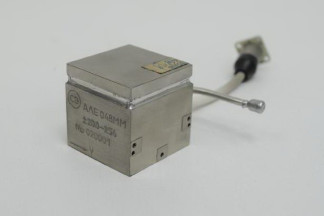

Акселерометры низкочастотные линейные АЛЕ 048ММ (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП).
ЧЭ акселерометра включает в себя дифференциальный емкостный преобразователь перемещения, дифференциальный магнитоэлектрический преобразователь выходного тока акселерометра в момент силы. Подвижной пластиной дифференциального емкостного преобразователя является металлический маятник, а неподвижными пластинами - напыленные на кварцевое стекло металлизированные слои.
Электронный преобразователь акселерометра включает в себя сверхбольшую интегральную схему (СБИС) и фильтр низких частот (ФНЧ). СБИС содержит мультивибратор, двухканальный инструментальный усилитель, усилитель постоянного тока и оконечный усилитель. ФНЧ обеспечивает высокое подавление входного сигнала за пределами частотного диапазона измерений (ЧДИ). Скорость затухания амплитудно-частотной характеристики (АЧХ) за пределами ЧДИ составляет не менее 30 дБ/окт.
Акселерометр работает следующим образом: при действии ускорения в направлении измерительной оси маятник отклоняется от своего нейтрального положения, приводя к изменению емкостей емкостного преобразователя перемещения, которое преобразуется СБИС в электрическое напряжение, усиливается в усилителе постоянного тока и подается в обмотку обратного преобразователя. Ток, протекающий по обмотке, взаимодействуя с полем постоянного магнита, приводит к появлению момента, стремящегося возвратить маятник в исходное состояние.
Таблица 1 — Классификация акселерометров
Обозначение | Маркировка акселерометра | Диапазон измерений, м/с2 | Коэффициент преобразования, Гцс2/м | ЧДИ, Гц |
СДАИ.402139.057 | АЛЕ 048ММ±5,6-8 | ±5,6 | от 0,40177 до 0,491062 | 0-8 |
-01 | АЛЕ 048ММ±11-32 | ±11 | от 0,204543 до 0,249997 | 0-32 |
-02 | АЛЕ 048ММ±22-64 | ±22 | от 0,102276 до 0,125004 | 0-64 |
-03 | АЛЕ 048ММ±200-256 | ±200 | от 0,01125 до 0,01375 | 0-256 |
-04 | АЛЕ 048ММ±400-128 | ±400 | от 0,005625 до 0,006875 | 0-128 |
-05 | АЛЕ 048ММ±500-64 | ±500 | от 0,0045 до 0,0055 | 0-64 |
Рисунок 2 - Габаритно-установочные размеры
Метрологические и технические характеристики представлены в таблице 2. Таблица 2
Диапазоны измерений, м/с2 | ±5,6; ±11; ±22; ±200; ±400; ±500 |
Частотные диапазоны измерений, Гц | 0-8; 0-32; 0-64; 0-128; 0-256 |
Смещение нуля, В | 3,0±0,3 |
Коэффициент преобразования в зависимости от диапазона измерений, В с /м: ±5,6 м/с2 | от 0,40177 до 0,491062 |
±11 м/с2 | от 0,204543 до 0,249997 |
±22 м/с2 | от 0,102276 до 0,125004 |
±200 м/с2 | от 0,01125 до 0,01375 |
±400 м/с2 | от 0,005625 до 0,006875 |
±500 м/с2 | от 0,0045 до 0,0055 |
Пределы допускаемой погрешности аппроксимации (нелинейность статической характеристики преобразования), % | ±0,05 |
Пределы допускаемой основной приведенной погрешности, % | ±0,1 |
Пределы допускаемой дополнительной приведенной погрешности в интервале изменения температуры окружающей среды от минус 65 до 65 °С, % | ± 0,1 |
Диапазон температуры окружающей среды, С | от минус 65 до 65 |
Нелинейность АЧХ в ЧДИ, %, не более ±5,6 м/с2; ±11 м/с2 ±22 м/с2 от ±200 м/с2 до ±500 м/с2 | ±2 ±5 ±10 |
Г абаритные размеры, мм, не более | 35(-0,16) х 35 |
Масса без кабельной перемычки, кг, не более | 0,15 |
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
В комплект поставки должны входить:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.057 ФО;
- руководство по эксплуатации СДАИ.402139.057 РЭ;
- методика поверки СДАИ.402139.057 МП.
Поверка осуществляется в соответствии с методикой СДАИ.402139.057 МП «Акселерометр низкочастотный линейный АЛЕ 048ММ. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 19.01.2015 г.
Оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n) град, погрешность ±(5+5sina/2) сек); источник питания постоянного тока Б5-71/4м (диапазон 0,2 - 75 В, 0,1 - 4 А погрешность ±(0,008иуст +0,1) В, ±(0,02Imax +0,05) мА); вольтметр универсальный В7-16А (диапазон (0 - 1000) В, класс точности (0,05/0,05 - 0,1/0,1)); осциллограф универсальный двухканальный С1-82 (диапазон 6 мВ - 40 В, 6 мВ - 20 В, 6 мВ - 300 В, 6 мВ - 150 В, 0,1 мкс
- 1 с, погрешность ±3%); генератор сигналов специальной формы Г6-27 (диапазон 0,001 Гц -
1 МГц, погрешность ± (2 - 3)% ).
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.057
РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛЕ 048 ММ
Технические условия СДАИ.402139.057 ТУ.
Измерения при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
