Машина испытательная универсальная TIRAtest 2300, 60341-15

Назначение

Машина испытательная универсальная TIRAtest 2300 (далее - машина) предназначена для измерений силы и деформации образцов (деталей) из различных материалов при механических испытаниях на растяжение, сжатие, изгиб.

Описание

Принцип действия машины заключается в измерении силы и деформации образцов (деталей), возникающих при перемещении подвижной траверсы с заданной скоростью.

Машина состоит из устройства нагрузки, пульта управления и периферийных приборов для устройства нагрузки и вывода данных, также для измерения малых перемещений может использоваться измерительная головка Т1/2000, которая крепится на подвижную траверсу.

Механическую энергию, необходимую для нагрузки, создает перманентно возбуждаемый электродвигатель постоянного тока, управляемый тиристорным выпрямителем.

Сменные преобразователи измерения сил, снабженные тензометрическими полосками, создают аналоговый нагрузке сигнал, который после преобразования в цифровой сигнал подается вычислительной машине и анализируется.

Измеренные значения силы и деформации отображаются на экране пульта управления. После окончания испытания на растяжение или на сжатие на печатающем устройстве при необходимости отпечатываются результаты измерений в виде таблиц или диаграмм.

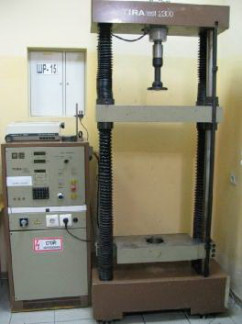

Внешний вид машины и пульта управления приведен на рисунке 1.

Место нанесения знака поверки и утверждения типа

Программное обеспечение

Программное обеспечение (ПО) машины - встроенное, загружается при изготовлении машины изготовителем. В процессе эксплуатации изменение ПО невозможно. Конструкция

СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО TIRAtest 2300 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Наибольшая предельная нагрузка, кН (тс)........................................................98 (10)

Пределы допускаемой относительной погрешности при измерении силы,

%....................±1,0

Максимальная скорость перемещения подвижной траверсы, мм/мин:

-    ступень передачи G2....................................................................................................100±2

-    ступень передачи G3...................................................................................................14,5±0,29

Высота рабочего пространства (без зажимного приспособления внизу), мм................1050

Пределы допускаемой абсолютной погрешности при измерении перемещения подвижной

траверсы в диапазоне от 0 до 100 мм включительно, мм.................................±0,10

Пределы допускаемой относительной погрешности при измерении перемещения подвижной траверсы в диапазоне от 100 до 1000 мм, %....................................................±1,0

Диапазон измерений деформации образцов (деталей) (измерительная головка Т1/2000), мм........................................................................................0-1,0

Пределы допускаемой абсолютной погрешности при измерении деформации образцов (деталей) (измерительная головка Т1/2000), мм.............................................................±0,010

Габаритные размеры (высота х ширина х длина), мм, не более:

-    устройство нагрузки....................................................................900*1160x2190

-    пульт управления..........................................................................1460*725*800

Масса, кг, не более:

-    устройство нагрузки....................................................................................715

-    пульт управления.........................................................................................100

Условия эксплуатации:

-    температура окружающей среды, °С................................................................18-25

-    относительная влажность воздуха, %, не более....................................................................80

Параметры электрического питания:

-    напряжение, В....................................................................................220±10 %

-    частота, Гц................................................................................................50±2

Потребляемая мощность, кВт, не более................................................................6,6

Срок службы, лет, не менее.................................................................................15

Знак утверждения типа

наносится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.

Комплектность

Поверка

осуществляется по документу МП 65-261-2014 «ГСИ. Машина испытательная универсальная TIRAtest 2300. Методика поверки», утвержденному ФГУП «УНИИМ» 19 декабря 2014 г. Эталоны, применяемые при поверке:

-    динамометры электронные переносные, диапазон измерений (10-100) кН, пределы допускаемой относительной погрешности ± 0,24 %;

-    штангенциркуль ШЦ-1-125-0,01, диапазон измерений (0-125) мм, ПГ ± 0,03 мм;

-    штангенциркуль ШЦ-11-250-0,05, диапазон измерений (0 - 250) мм, ПГ ±0,05 мм;

-    штангенциркуль ШЦ-III, диапазон измерений (250 - 630) мм, ПГ ±0,10 мм;

-    дальномер лазерный Leica DISTO™ Б3а, диапазон измерений (0,05 - 100) м, в диапазоне (0,05 - 10) м ПГ ±1 мм, в диапазоне (10 - 30) м ПГ ±(1 мм + 0,025 мм/м);

-    тензокалибратор универсальный ТКУ-25М, диапазон измерений (0-25) мм, в диапазоне до 3 мм ПГ ±1,5 мкм, в диапазоне (3 - 25) мм ПГ ± 0,5 %.

Сведения о методах измерений

Методика измерений представлена в паспорте машины.

Нормативные и технические документы, устанавливающие требования к машине

1    ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2    ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.

3    Техническая документация VEB TIW Rauenstein betrieb des VEB Werkzeugmaschinenkombinat «Fritz Heckert», ГДР.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.
