Анализатор сигналов динамический Agilent 35670A, 60342-15

60342-15
Анализатор сигналов динамический Agilent 35670А (далее - анализатор), заводской номер MY42506352, предназначен для измерения напряжения низкочастотных сигналов звукового диапазона частот, а также отображения сигналов в частотной и временной областях.
Карточка СИ
Номер в госреестре 60342-15
Наименование СИ Анализатор сигналов динамический
Обозначение типа СИ Agilent 35670A
Изготовитель "Agilent Technologies", США
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализатор сигналов динамический Agilent 35670А (далее - анализатор), заводской номер MY42506352, предназначен для измерения напряжения низкочастотных сигналов звукового диапазона частот, а также отображения сигналов в частотной и временной областях.

Описание

Принцип действия анализатора основан на аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма.

Конструктивно анализатор выполнен в виде моноблока, работающего под управлением встроенного программного обеспечения. Отображение результатов происходит на экране, размещенном на передней панели. Также на передней панели расположены входы анализатора, клавишная панель управления. На задней панели размещены разъем сетевого питания, интерфейсы дистанционного управления, вход и выход синхросигнала.

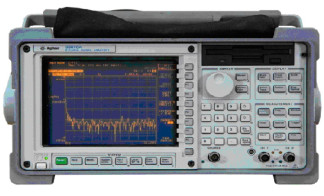

Внешний вид анализатора приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Встроенное программное обеспечение управляет режимами работы и настройками анализатора. Выполняемые функции ПО: вывод информации о состоянии прибора на экран, определение команд пользователя путем опроса клавиатуры передней панели или интерфейса дистанционного управления, управление настройками прибора в соответствии с полученными командами.

Конструкция анализатора обеспечивает ограничение доступа к программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.

Идентификационные данные ПО приведены в таблице.

уровень защиты (класс риска)

«высокий» по Р50.2.077-2014 (класс С по WELMEC 7.2)

идентификационное наименование

35670A Dynamic Signal Analyzer Firmware

идентификационный номер версии

3.2.1.2

Технические характеристики

Наименование характеристики

Значение

Диапазон частот

Канал 1 - 10 Гц-102,4 кГц Канал 2 - 10 Гц-51,2 кГц

Динамический диапазон

90 дБ

Пределы допускаемой относительной погрешности измерения частоты

2,0 10-5

Пределы допускаемой абсолютной погрешности измерения уровня входного напряжения

± 0,5 дБ

Уровень собственных шумов

-130 дБ

Уровень гармонических искажений

- 80 дБ

Масса

не более 15 кг

Г абариты (длина х ширина х высота)

не более 190 х 340 х 465 мм

Питающее напряжение

12 В

Рабочие условия эксплуатации:

Температура окружающей среды

от плюс 4 0С до плюс 45 0С

Влажность

не более 80 %

Знак утверждения типа

Знак утверждения типа и этикетка размещается на задней панели генератора.

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Комплектность

п/п

Наименование

Коли

чество

1.

Анализатор сигналов динамический Agilent 35670A

1

2.

Руководство по эксплуатации (на русском языке) «Agilent 35670A» Руководство по эксплуатации»

1

3.

Методика поверки

1

Поверка

осуществляется в соответствии с документом МП РТ 2223-2015 «Анализатор сигналов динамический 35670А. Методика поверки», утвержденным ФБУ «Ростест-Москва» 20 января 2015 г.

Основное поверочное оборудование:

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

Генератор сигналов

Г осреестр № 26204-03

Диапазон частот от 10мГц до 200кГц; уровень гармонических искажений: -100дБн

Диапазон выходных напряжений:

20 мкВпик.. .40 Впик

50 = ± 25 • 10-6

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS-360

1

2

3

4

Частотомер универсальный Госреестр № 41567-09

Диапазон частот от 0,001 Гц до 40 ГГц

5F < ±210-7

Частотомер универсальный CNT-90XL

Мультиметр Г осреестр № 25900-03

Диапазон частот 0 Гц.. .250 кГц, диапазон измерения 10 мкВ.10 В

< ±0,03 %

Мультиметр 3458A

Сведения о методах измерений

Методы измерений с помощью анализатора сигналов динамического Agilent 35670A приведены в эксплуатационном документе «Agilent 35670A» Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализатору сигналов динамическому Agilent 35670A

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация фирмы «Agilent Technologies», США.

ГОСТ Р 8.562-2007. Государственная поверочная схема для средств измерения мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 08.11.2024
60342-15
Номер в ГРСИ РФ:
60342-15
Производитель / заявитель:
"Agilent Technologies", США
Год регистрации:
2015
