| Номер в госреестре | 60349-15 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | Snapshot IS |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации Snapshot IS (далее анализаторы) предназначены для измерений параметров вибрации (виброускорения, виброскорости и виброперемещения) и температуры.
Анализаторы представляют собой переносные измерительно-вычислительные модули в моноблочном исполнении, принцип действия которых основан на приеме, измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы имеют входные разъемы для подключения датчиков вибрации с выходом по напряжению, сигналов с нормированным выходом по напряжению (от минус 10 до 10 В или от минус 24 до 0 В), датчиков температуры с выходом минус 10 до 10 В и связи с компьютером.
Анализаторы снабжены сенсорным дисплеем. Питание анализаторов осуществляется от встроенной аккумуляторной батареи.

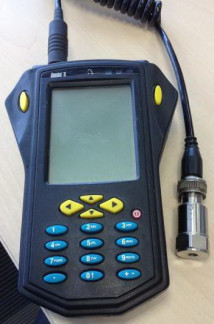

Внешний вид анализаторов вибрации Snapshot IS приведен на рисунке 1.
Лист № 2 Всего листов 3
Программное обеспечение (ПО) служит для визуализации, сбора, обработки, и архивации измерительных данных, поступающих от датчиков. ПО представляет собой встроенное в анализатор программное обеспечение.
Таблица 1
| Идентиф икационн ые данные (признаки) | Идентификационно е наименование ПО | Номер версии (идентификаци онный номер) ПО | Цифровой идентификатор ПО | Другие идентификацио нные данные (если есть) |
| Bently Nevada Monitor Configuration | Bently Nevada Monitor Configuration | не ниже 2.0 | - | MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий также обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений: - виброускорения, м/с2 - виброскорости, мм/с - виброперемещения, мкм | от 0 до 2 000 от 0 до 2 000 от 0 до 2 000 |
| Диапазон рабочих частот, Гц | от 5 до 40 000 |
| Пределы допускаемой относительной погрешности измерений параметров вибрации, % | ±1 % |
| Диапазон измерений температуры, °С | от минус 100 до +600 °C |
| Пределы допускаемой относительной погрешности измерений температуры, °С | ±1 % |
| Напряжение питания постоянного тока, В | 12±2 |
| Условия эксплуатации: диапазон рабочих температур , °С | от -10 до 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 186х93х50 |
| Масса, г, не более | 930 |
| Метрологические характеристики анализаторов приведены без учёта погрешностей первичных | |
преобразователей.
Знак утверждения типа наносится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Анализатор вибрации Snapshot IS 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
осуществляется по документу «Анализаторы вибрации Snapshot IS фирмы «Bently Nevada, Inc.», США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 8 декабря 2014.
Основные средства поверки: мультиметр цифровой Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
приведены в документе «Анализаторы вибрации Snapshot IS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации Snapshot IS
Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
