Трансформаторы напряжения антирезонансные однофазные НАМИ, 60353-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения антирезонансные однофазные НАМИ Назначение средства измерений

Трансформаторы напряжения антирезонансные однофазные НАМИ (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ.

Описание

Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы НАМИ антирезонансные, однофазные с дополнительными обмотками для защиты. Внутренняя изоляция - масляная, внешняя - фарфоровая (полимерная).

Трансформаторы изготавливаются с тремя вторичными обмотками: двумя основными (для учета электроэнергии в системах АИИСКУЭ и измерения и защиты) и одной дополнительной (для цепей релейной защиты).

Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки и конструктивными особенностями.

Трансформаторы НАМИ-110 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформаторы заполнены трансформаторным маслом марки ГК.

На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.

В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.

Трансформаторы НАМИ-220, НАМИ-330, НАМИ-500 имеют каскадную конструкцию и состоят из двух (НАМИ-220) или трех (НАМИ-330, НАМИ-500) ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформаторов имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления. Трансформаторы заполнены трансформаторным маслом марки ГК.

Трансформаторы имеют первичную, выравнивающую, связующую, две основных вторичных (№1 и №3) и дополнительную вторичную (№2) обмотки. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлической крышке верхней ступени. Вывод Х первичной обмотки, выводы основной вторичной №1 (а1-х1) и дополнительной вторичной №2 (аД-хД) обмоток расположены в коробке выводов нижней ступени. Выводы основной вторичной обмотки №3 (а3-х3) находятся в

отдельной коробке выводов, расположенной с противоположной стороны от коробки выводов обмоток №1 и №2. Выводы Х, х1, х3 и хд заземляются.

Трансформаторы НАМИ-330, НАМИ-500 в верхней части имеют экран в виде металлического кольца.

На корпусе трансформаторов имеется табличка технических данных.

Трансформаторы относятся к однофункциональным изделиям.

Рабочее положение трансформаторов в пространстве - вертикальное.

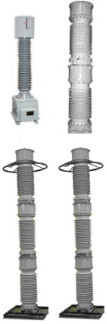

Трансформатор напряжения НАМИ-500

Трансформатор напряжения НАМИ-330

Таблица 1 - Характеристики трансформаторов напряжения антирезонансных однофазных НАМИ

Примечание: * - При номинальных мощностях до 100 В-А включительно класс точности обеспечивается от режима холостого хода обмотки до номинальной нагрузки.

** - Класс точности 3Р обеспечивается от холостого хода обмотки до номинальной нагрузки. *** - Полимерная покрышка.

Знак утверждения типа

Знак утверждения типа наносится электрографическим методом на табличку технических данных трансформатора и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Трансформатор напряжения Руководство по эксплуатации и паспорт

1 шт. 1 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения эталонный ОМОН-1Ю (ОМОН-220, ОМОН-330/500) (кл. т. 0,1); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным однофазным НАМИ

1.    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2.    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3.    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

4.    ТУ 3414-023-11703970-03 Трансформаторы напряжения антирезонансные однофазные серии НАМИ. Технические условия.

Рекомендации к применению

- учет количества энергоресурсов.
