Системы измерений длительности соединений ЮНИТ TS-004, 60355-15

Назначение

Системы измерений длительности соединений ЮНИТ TS-004, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС входит в состав комплекса оборудования с измерительными функциями -комбинированной автоматической телефонной станции ЮНИТ TS-004, версия ПО 4.07.01 (далее КАТС), производства ООО «ЮНИТЕЛ».

Комплекс оборудования КАТС используется на сети связи общего пользования в качестве комбинированной станции с использованием технологии коммутации каналов, с реализацией функции маршрутизации пакетов информации.

КАТС «ЮНИТ TS-004» выполняет функции оконечно-транзитного, транзитного или оконечного узла связи

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Программное обеспечение КАТС устанавливается на процессоры КАТС. Процессоры размещаются в телекоммуникационном шкафу в помещении, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.

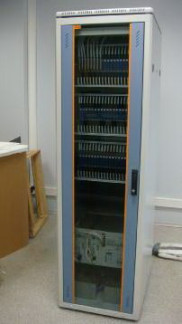

Общий вид шкафа с оборудованием и его верхней части с этикеткой на двери представлен на рисунке 1 и 2 соответственно.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 4.07.01 TS, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации использованием системы паролей, защиты доступа в помещение;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные

данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений: ±1 с;

•    вероятность неправильного тарифицирования телефонного соединения: не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

•    СИДС, в составе комплекса оборудования;

•    методика поверки СИДС 5295-007-45713464-2015 МП;

•    руководство по эксплуатации 5295-007-45713464-2015 РЭ систем измерений длительности соединений ЮНИТ TS-004.

Поверка

осуществляется по документу 5295-007-45713464-2015 МП «Системы измерений длительности соединений ЮНИТ TS-004. Методика поверки», утвержденному ФГУП ЦНИИС в феврале 2015 г.

Основные средства поверки:

•    формирователь телефонных соединений Призма: (1 - 3600) с, А = ±0,25 с.

Сведения о методах измерений

Руководство по эксплуатации 5295-007-45713464-2015 РЭ систем измерений длительности соединений ЮНИТ TS-004.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений ЮНИТ TS-004

•    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

•    Техническая и эксплуатационная документация ООО «ЮНИТЕЛ».

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
