| Номер в госреестре | 60363-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | SEN |
| Изготовитель | ?ма "KOBOLD Messring GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

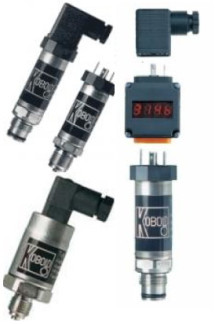

Датчики давления SEN предназначены для непрерывного измерения значений давления, а так же других функционально связанных с давлением физических величин путем преобразования этих значений в унифицированный аналоговый выходной сигнал постоянного тока.
Принцип действия датчиков давления SEN основан на упругой деформации чувствительного элемента.
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного, пропорциональный давлению. Электронная схема закреплена внутри корпуса из нержавеющей стали.
Датчики давления SEN выпускаются в следующих модификациях: SEN 3297, SEN 86, SEN87, SEN 96, SEN 98, SEN99, SEN 3245, SEN 3248, SEN 3390, SEN 3376, SEN 3377, SEN 3344, SEN 3386, SEN 3391, SEN 3255, SEN 3256. Модификации отличаются друг от друга диапазонами измерений, а так же диапазонами рабочих температур, размерами, массой.
При использовании разделительных мембран DRM, капиллярной трубки или охлаждающих элементов MZB температура измеряемой среды может быть значительно выше температуры окружающего воздуха.
Таблица 1
| Диапазон измерений абсолютного из | |
| быточного давления, бар (МПа) | |
| SEN 3297 | от 0 до 600 (от 0 до 60) в зависимости от настроек |
| SEN 86-87 | от -1 до 600 (от -0,1 до 60) |
| SEN 96 | от -1 до 600 (от -0,1 до 60) |
| SEN 98-99 | от -1 до 600 (от -0,1 до 60) |
| SEN 3245/3248 | от 0 до 25 (от 0 до 2,5) |
| SEN 3390 | от 0 до 1000 (от 0 до 100) в зависимости от настроек |
| SEN 3376/3377 | от 0 до 100 (от 0 до 10) в зависимости от настроек |
| SEN 3344/3386 | от 0 до 600 (от 0 до 60) в зависимости от настроек |
| SEN 3391 | от 0 до 600 (от 0 до 60) в зависимости от настроек |
| SEN 3255/3256 | от 0 до 25 (от 0 до 2,5) в зависимости от настроек |
| ±0,25 | |
| Пределы допускаемой основной по | 5 ±0,5 |
| грешности, % от диапазона измере- | ±1 |
| ний | в зависимости от модификации |
| Информативный параметр аналогово | |
| го выходного сигнала, мА | от 4 до 20 |
| Диапазон температур окружающего | |
| воздуха, °С | |
| SEN 3297 | от минус 30 до плюс 100 |
| SEN 86-87 | от минус 20 до плюс 85 |
| SEN 96 | от минус 25 до плюс 85 |
| SEN 98-99 | от минус 30 до плюс 100 |
| SEN 3245/3248 | от минус 30 до плюс 100 |
| SEN 3390 | от минус 20 до плюс 105 |
| SEN 3376/3377 | от минус 30 до плюс 100 |
| SEN 3344/3386 | от минус 30 до плюс 100 |
| SEN 3391 | от минус 20 до плюс 105 |
| SEN 3255/3256 | от минус 30 до плюс 100 |
| Дополнительная погрешность от воз | ±0,25 |
| действия изменения температуры из | ±0,5 |
| меряемой среды, %/10°С от диапазо- | ±1 |
| на измерений | в зависимости от модификации |
| Масса, не более, г | |
| SEN 3297 | 80 |
| SEN 86-87 | 185 |
| SEN 96 | 120 |
| SEN 3390 | 200 |
| SEN 3376/3377 | 180 |
| SEN 98-99 | 185 |
| SEN 3344/3386 | 185 |
| SEN 3391 | 204 |
| SEN 3255/3256 | 204 |
| SEN 3245/3248 | 204 |
| Г абаритные размеры, дли- | |
| нахдиаметрхдиаметр не более, мм | |
| SEN 3297 | 47x61,8x29 |
| SEN 86-87 | 57x42x147 |
| SEN 96 | 57x42x147 |
| SEN 3390 | 57x42x147 |
| SEN 3376/3377 | 57x42x147 |
| SEN 98-99 | 62x40x145 |
| SEN 3344/3386 | 62x40x145 |
| SEN 3391 | 62x40x145 |
| SEN 3255/3256 | 62x40x145 |
| SEN 3245/3248 | 48x125,5x27 |
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
В комплект поставки входит:
1. Датчик давления SEN
2. Паспорт;
3. Принадлежности по заказу.
4. Методика поверки
осуществляется по методике поверки МП 60363-15 «Датчики давления SEN. Методика поверки», утвержденной ФГУП ВНИИМС 26.09.2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, 1 разряда
- Задатчики давления Воздух -1600 и Воздух-2,5
- Грузопоршневой манометр МП-600 1 разряда
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
представлены в паспортах на приборы.
Нормативные и технические документы, устанавливающие требования к датчикам давления .
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
| Зарегистрировано поверок | 34 |
| Поверителей | 7 |
| Актуальность данных | 08.12.2024 |
