Номер в госреестре | 60369-15 |
Наименование СИ | Меры моделей дефектов |
Обозначение типа СИ | SOPR-NDT-02 |
Изготовитель | "NDT Technologies Inc.", Канада |
Год регистрации | 2015 |
Срок свидетельства | 01.04.2020 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Меры моделей дефектов SOPR-NDT-02 (далее по тексту - меры) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности для проведения поверки, калибровки, настройки, проверки чувствительности (уровня фиксации) ультразвукового контроля (УЗК), вихретокового контроля (ВТК), определения статических и динамических характеристик аппаратуры неразрушающего контроля (НК) по ГОСТ 23667-85, ГОСТ 8.283-78, ГОСТ 51685-13.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на железнодорожный рельс.
Меры представляют собой набор металлических рельс с нанесенными на них моделями дефектов (далее - МД).

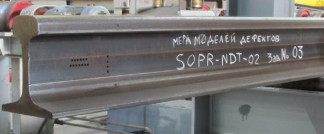

На рисунке 1 представлена фотография общего вида мер.
Меры могут быть изготовлены из рельс типа Р43; Р50; Р65; Р65К; UIC54; UIC60; S43;
136RE.
В обозначении МД abcdf принято:
№ п.п. | Обозначение | Описание |
1 | а | U - дефект, выполненный в виде сверления, предназначенный для проверки средств измерений УЗК M - дефект, выполненный в виде группы сверлений, предназначенный для проверки средств измерений УЗК E - дефект, выполненный в виде пропила предназначенный для проверки средств измерений ВТК |
2 | b | G, Н - дефект выполнен сверху головки рельса Н(А-Е) - дефект выполнен сбоку головки рельса (только для дефектов U) W - дефект выполнен в шейке рельса B - дефект выполнен в подошве рельса |
3 | с | А - дефект расположен поперечно к оси симметрии головки рельса L - дефект расположен продольно к оси симметрии головки рельса F - дефект выполнен в начале рельса B - дефект выполнен в конце рельса 1-6 - порядковый номер дефекта |
4 | d | F - дефект выполнен в начале рельса B - дефект выполнен в конце рельса 1-9 - порядковый номер дефекта |
5 | f | F - дефект выполнен в начале рельса B - дефект выполнен в конце рельса |
Основные метрологические и технические характеристики мер приведены в таблице 1. Таблица 1
Наименование характеристики | Значение |
Длина меры, м, не менее | 18 |
Косина реза торцов меры, мм, не более | 0,6 |
Пределы допускаемой абсолютной погрешности воспроизведения косины реза торцов меры, мм | ± 0,05 |
Значение расстояния до осей симметрии МД, мм: - для МД UGF1, UGF2, UHEF, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, UB1F, MH2, MW2, EHAF, EHL4F, EHL3F, EHL2F, EBAF, EBL1F, EBL2F, EBL3F от переднего торца меры; - для МД UGE1, UGВ2, Ц^В, UWm, UW2В, UW3В, UW4В, UW5В, UW6В, UBm, MH1, MW1, EHAb, EHL4В, EHL3В, EHL2В, EBAВ, EBL1В, EBL2В, EBL3В от заднего торца меры; - для МД UW1, UW2, UW3, UW4, UW5, UW6, UHА, ПИВ, UHC, UHD, UHE, UHE1*, UB1 от переднего торца меры; - для МД E^7, E^8, E^9, EHА2, EHА3, EHА4, EHL7, EHL8, EHL9, EHL2, EHL3, EHL4, EBA4, EBA5, EBA6, EBA1, EBA2, EBA3, EBL6, EBL5, EBL4, EBL3, EBL2, EBL1 от переднего торца меры | От 50 до 1000 От 50 до 1000 От 2500 до 8000 От 10000 до 15000 |
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от торцов меры до оси симметрии МД, мм | ± 5 |
Номинальное значение ширины МД и его отклонение, мм | 0,5 ± 0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения ширины МД, мм | ± 0,06 |
Значение длины МД EBAF, EBAb, выполненных в виде пропила, мм | От 90 до 115 |
Номинальное значение длины МД, выполненных в виде пропила, и его отклонение, мм - для МД EHAF, EHAВ; - для МД EHL4F, EHL3F, EHL2F, EHL4В, EHL3В, EHL2В, EBL1F, EBL2F, EBL3F, EBLm, EBL2В, EBL3В, EHА2, EHА3, EHА4, EHL2, EHL3, EHL4, EBA1, EBA2, EBA3, EBL1, EBL2, EBL3; - для МД E^7, EHА8, EHА9, EHL7, EHL8, EHL9, EBA4, EBA5, EBA6, EBL4, EBL5, EBL6 | 48.0 ± 0,5 20.0 ± 0,5 10.0 ± 0,5 |
Номинальное значение длины группы сверлений MH1, MH2, MW1, MW2 и его отклонение, мм | 50,0 ± 2,0 |
Пределы допускаемой абсолютной погрешности воспроизведения длины МД и групп сверлений MH1, MH2, MW1, MW2, мм | ± 0,2 |
Номинальное значение глубины МД и его отклонение, мм: - для МД EBAF, ЕВАВ, EHAF, EHAb, EHL4F, EHL3F, EHL2F, Е^4В, Е^3В, ЕИЬ2В, EBL1F, EBL2F, EBL3F, EBLm, EBL2В, EBL3В, Е^2, EHА3, EHА4, EHL2, EHL3, EHL4, EBA1, EBA2, EBA3, EBL1, EBL2, EBL3; - для МД Е^7, Е^8, EHА9, EHL7, EHL8, EHL9, EBA4, EBA5, EBA6, EBL4, EBL5, EBL6; - для МД UHEF, UB1F, MW1, UHEB, UB1B, MW2, UHE, UB1; - для МД UHC, UHА, UHD, UHВ; - для МД UGF1, UGF2, UGВ1, UGВ2, для группы сверлений MH1, MH2; - для МД UHE1*; - для МД UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, UWm, UW2В, UW3В, UW4В, UW5В, UW6В, UW1, UW2, UW3, UW4, UW5, UW6 | 1,0 ± 0,1 1,5 ± 0,1 сквозное 15.0 ± 1,0 45.0 ± 1,0 50.0 ± 1,0 (e/2) ± 1,0, где е - толщина шейки рельса, мм |
Пределы допускаемой абсолютной погрешности воспроизведения глубины, мм: - для МД EBAF, EBAb, EHAF, EHAb, EHL4F, EHL3F, EHL2F, EHL4В, EHL3В, EHL2В, EBL1F, EBL2F, EBL3F, EBLm, EBL2В, EBL3В, EHА2, EHА3, EHА4, EHL2, EHL3, EHL4, EBA1, EBA2, EBA3, EBL1, EBL2, EBL3, EHА7, EHА8, EHА9, EHL7, EHL8, EHL9, EBA4, EBA5, EBA6, EBL4, EBL5, EBL6 ; - для МД UHC, UHA UHD, ЦИВ, UGF1, UGF2, ШВ1, ТОВ2, UHE1*, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, UW1В, UW2В, UW3В, UW4В, UW5В, UW6В, UW1, UW2, UW3, UW4, UW5, UW6 для группы сверлений MH1, MH2 | ± 0,05 ± 0,1 |
Значение диаметра МД, мм: - для группы сверлений MH1, MH2, MW1, MW2; - для МД UHE, UHE1*, UHC, UHА, UHD, UHВ, UB1, UW1, UW2, UW3, UW4, UW5, UW6; - для МД UGF1, UGF2, ШВ1, ШВ2, UHEF, UB1F, UHEB, UB1B, UW1F, UW2F, UW3F, UW4F, UW5F, UW6F, UW1В, UW2В, UW3В, UW48, UW5В, UW6В | 4,5 ± 0,5 От 1,5 до 3,0 От 1,5 до 10,0 |
Пределы допускаемой абсолютной погрешности воспроизведения диаметра МД, мм | ± 0,1 |
Смещение оси симметрии МД относительно оси симметрии головки рельса, мм: для МД EHL8, EHL3, EHA8, EHA3 | От -2,0 до 2,0 |
Смещение оси симметрии МД относительно оси симметрии подошвы рельса, мм: для МД EBA5, EBA2, EBL5, EBL2 | От -2,0 до 2,0 |
Пределы допускаемой абсолютной погрешности воспроизведения смещения оси симметрии МД относительно оси симметрии головки и подошвы рельса, мм | ± 0,1 |
Значение расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта, мм: для МД EHA7, EHA9, EHA2, EHA4 | От 15,0 до 25,0 |
Значение расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта, мм: для МД EBA4, EBA6, EBA1, EBA3 | От 5 до 25 |
Значение расстояния от оси симметрии головки рельса до продольной оси моделей дефекта, мм: для МД EHL7, EHL9, EHL2, EHL4 | От 10 до 25 |
Значение расстояния от края подошвы рельса до продольной оси моделей дефекта, мм: для МД EBL6, EBL4, EBL3, EBL1 | От 5 до 25 |
Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса и его отклонение, мм: для МД UHA, UHC для МД UHB, UHD для МД UHE, UHE1*, UHEF, UHEB | 14.0 ± 1,0 30.0 ± 1,0 20.0 ± 1,0 |
Номинальное значение расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса и его отклонение, мм: для МД UB1F, UB1, UB1B; для МД UW1F, UW1, UW1В; для МД UW2F, UW2, UW2В; для МД UW3F, UW3, UW3В; для МД UW4F, UW4, UW4В; для МД UW5F, UW5, UW5В; для МД UW6F, UW6, UW6В | S ± 1,0 (**) (C-25) ± 1,0 (***) (с-15) ± 1,0 (***) (C-5) ± 1,0 (***) (C+5) ± 1,0 (***) (C+15) ± 1,0 (***) (C+25) ± 1,0 (***) |
Пределы допускаемой абсолютной погрешности воспроизведения, мм: - расстояния от оси симметрии головки рельса до дальнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от края подошвы рельса до ближнего края участка паза с рабочей глубиной моделей дефекта; - расстояния от оси симметрии головки рельса до продольной оси моделей дефекта; - расстояния от края подошвы рельса до продольной оси моделей дефекта; - расстояния от оси симметрии МД до плоскости, параллельной основанию подошвы и проходящей по поверхности катания рельса; - расстояния от точки входа МД до плоскости, параллельной основанию подошвы рельса | ± 0,5 |
Номинальное значение угла наклона оси МД относительно плоскости противоположной грани головки рельса и его отклонение, ...° - для МД UHA, UHC; - для МД UHB, UHD | 82 ± 1 90 ± 1 |
Пределы допускаемой абсолютной погрешности воспроизведения угла наклона оси МД относительно плоскости противоположной грани головки рельса, .' | ± 30 |
Длина участка без искусственных дефектов, м, не менее | 2 |
Масса, т | От 0,7 до 52 |
Средний срок службы, лет, не менее**** | 5 |
Условия эксплуатации: - температура окружающего воздуха, °С | от 10 до 45 |
* - Наличие модели дефекта зависит от заказа потребителя;
** где S - высота до точки пересечения образующих поверхностей перьев подошвы в
шейке рельса по ГОСТ Р 51685-13, мм;
*** где C - расстояние от поверхности подошвы рельса до линии центров радиусов шейки рельса по ГОСТ Р 51685-13, мм;
**** - при соблюдении условий хранения и эксплуатации;
Номинальные значения расстояний от переднего торца рельса до осей симметрии МД устанавливаются в паспорте на конкретный экземпляр средства измерения.
Знак утверждения типа наносится на титульный лист паспорта в правом верхнем углу типографским способом и на торец меры способом наклеивания этикетки.
Таблица 2
Наименование и условное обозначение | Количество |
Мера моделей дефектов S0PR-NDT-02 | 1 шт. |
Паспорт | 1 экз. |
Методика поверки | 1 экз. |
осуществляется в соответствии с методикой поверки КОТТ.3631251.МП «Меры моделей дефектов S0PR-NDT-02. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в сентябре
2014 г.
Основные средства поверки:
- рулетка измерительная по ГОСТ 7502-98, к.т. 3;
- штангенциркуль типа ШЦ-II по ГОСТ 166-89, пределы допускаемой погрешности измерения ± 0,05;
- глубиномер индикаторный по ГОСТ 7661-67, к.т.1;
- угольник типа УП, УШ по ГОСТ 3749-77, к.т. 2;
- угломер с нониусом типа 4 по ГОСТ 5378-88, пределы допускаемой погрешности измерения ± 10'.
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации на соответствующую систему контроля.
Нормативные и технические документы, устанавливающие требования к мерам моделей дефектов SOPR-NDT-02
1 Техническая документация компании NDT Technologies Inc., Канада.
2 ГОСТ 23667-85 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».
3 ГОСТ 8.283-78 «Государственная система обеспечения единства измерений. Дефектоскопы электромагнитные. Методы и средства поверки».
4 ГОСТ Р 51685-2013 «Рельсы железнодорожные. Общие технические условия».
Меры моделей дефектов S0PR-NDT-02 применяются при выполнении работ и оказании услуг по обеспечению единства измерений
Зарегистрировано поверок | 8 |
Поверителей | 3 |
Актуальность данных | 18.11.2024 |
