Приборы аналоговые электроизмерительные EA, EB, EP, MA, MB, 60372-15

Назначение

Приборы аналоговые электроизмерительные серий EA, ЕВ, EP, MA, MB предназначены для измерений силы постоянного или переменного тока, напряжения постоянного или переменного тока, истинного среднеквадратичного значения переменного тока или напряжения, фазного среднеквадратичного напряжения в трехфазных четырехпроходных сетях.

Описание

Приборы аналоговые электроизмерительные EA12, ЕА16, ЕА17, ЕА19, ЕВ16, EP27, ЕР29, МА12, MA16, МА17, МА19, MB16 (далее - приборы).

Приборы серий ЕА, ЕВ представляют собой электромагнитные стрелочные измерительные приборы с подвижным сердечником, МА, МВ - магнитоэлектрические стрелочные измерительные приборы с подвижной катушкой. Приборы ЕР представляют собой измерители фазного напряжения, предназначенные для измерения фазного среднеквадратичного напряжения.

Принцип действия электромагнитных приборов основан на взаимодействии магнитного поля, создаваемого измеряемым током, с подвижным сердечником из ферримагнитного материала. Сердечник укреплен на одной оси со стрелкой указателя. При протекании измеряемого тока по неподвижной катушке действуют силы, образующие вращательный момент, который поворачивает подвижную часть - сердечник вместе с осью относительно неподвижной. При этом угол отклонения стрелочного указателя пропорционален силе тока.

Принцип действия магнитоэлектрических приборов основан на взаимодействии магнитного поля постоянного магнита с постоянным электрическим током, проходящим по обмотке рамки. Для измерения среднеквадратичных значений переменного тока и напряжения выпускаются модификации приборов МА со встроенным выпрямителем.

Приборы серий ЕА, МА предназначены для щитового монтажа. Модификации ЕВ и МВ выпускаются в корпусе для монтажа на рейку DIN.

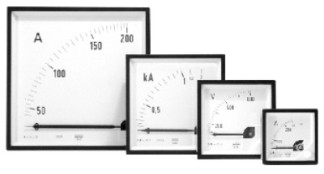

Фотографии общего вида приборов приведены на рисунках 1, 2.

Технические характеристики

Основные метрологические характеристики приборов приведены в таблицах 1 - 4. Пределы допускаемой основной приведенной погрешности для всех типов приборов ± 1,5%. Нормирующее значение - верхняя граница основного диапазона, без учета

перегрузочной части шкалы.

_Таблица 1 - Диапазоны измерений приборов серий МА, МВ.

Примечание - при использовании шунта, следует добавлять его значение основной погрешности к значению основной погрешности прибора.

Таблица 3 - Диапазоны измерений приборов серий ЕА, ЕВ с использованием трансформатора_

Приборы серий МВ, МА предназначены для измерений сигналов силы и напряжения постоянного тока.

Приборы серий ЕВ, ЕА, ЕР предназначены для измерений сигналов силы и напряжения переменного тока с частотой в диапазоне от 40 до 72 Гц (нормальный диапазон от 45 до 65 Гц).

Пределы допускаемых дополнительных погрешностей, вызываемых:

-    изменением положения прибора относительно нормального в любом направлении на ± 5 °, не более половины предела допускаемого значения основной приведенной погрешности.

-    отклонением температуры окружающего воздуха от нормальной. На каждые ± 10 °С изменения температуры не более ± 1,2 %.

-    отклонением относительной влажности от нормальной до 90 % при температуре 30 °С, не более предела допускаемого значения основной приведенной погрешности.

Рабочие условия применения приборов приведены в таблице 5.

Таблица 5 - Рабочие условия применения приборов.

Габаритные размеры и масса приборов указаны в таблице 6

Таблица 6

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора методом наклейки.

Комплектность

Приборы серий ЕА, ЕВ, ЕР, МА и МВ по заказу;

Руководства по эксплуатации;

Поверка

выполняется в соответствии с документом ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки»

Перечень оборудования для поверки:

1) Калибратор электрической мощности Fluke 6100В, Госреестр № 51159-12 Пределы допускаемой основной абсолютной погрешности воспроизведения: напряжения переменного тока (частота от 16 до 850 Гц)

±(ипоказ122 10-6 + 1 мВ) в диапазоне от 1 до 6,4 В,

±(ипоказ' 11210-6 + 1 мВ) в диапазоне от 6,4 до 16 В,

±(ипоказ122 10-6 + 2 мВ) в диапазоне от 2,3 до 13,2 В,

±(ипоказ11210-6 + 1,5 мВ) в диапазоне от 13,2 до 33 В,

±(ипоказ122 10-6 + 2 мВ) в диапазоне от 5,6 до 31 В,

±(ипоказ' 11210'6 + 2 мВ) в диапазоне от 31 до 78 В,

±(ипоказ122 10'6 + 4,4 мВ) в диапазоне от 11 до 67 В,

±(ипоказ11210-6 + 4.4 мВ) в диапазоне от 67 до 168 В,

±(ипоказ122 10-6 + 8,8 мВ) в диапазоне от 23 до 134 В,

±(ипоказ11210-6 + 8,8 мВ) в диапазоне от 134 до 336 В,

±(ипоказ 166 10-6 + 26 мВ) в диапазоне от 70 до 330 В.

±(ипоказ 158 10-6 + 26 мВ) в диапазоне от 330 до 1008 В.

Пределы допускаемой основной абсолютной погрешности воспроизведения: силы переменного тока (частота от 16 до 850 Гц)

±(1показ 139 10-6 + 6 мкА) в диапазоне от 0,01 до 0,1 А,

±(1показ 139 10-6 + 6 мкА) в диапазоне от 0,1 до 0,25 А,

±(1показ 139 10-6 + 12 мкА) в диапазоне от 0,05 до 0,2 А,

±(1показ 139 10-6 + 12 мкА) в диапазоне от 0,2 до 0,5 А,

±(1показ 139 10-6 + 24 мкА) в диапазоне от 0,1 до 0,4А,

±(1показ 139 10-6 + 24 мкА) в диапазоне от 0,4 до 1 А,

±(1показ'139 10-6 + 48 мкА) в диапазоне от 0,2 до 0,8 А,

±(1показ 139 10-6 + 48 мкА) в диапазоне от 0,8 до 2 А,

±(1показ'139 10'6 + 120 мкА) в диапазоне от 0,5 до 2 А,

±(1показ 139 10-6 + 120 мкА) в диапазоне от 2 до 5 А,

±(!показ'191 10-6 + 240 мкА) в диапазоне от 1 до 4 А,

±(!показ'191 10-6 + 240 мкА) в диапазоне от 4 до 10 А,

±(1показ'213 10-6 + 720 мкА) в диапазоне от 2 до 8 А,

±(1показ'213 10-6 + 720 мкА) в диапазоне от 8 до 21 А,

±(1показ'213 10-6 + 1800 мкА) в диапазоне от 3,2 до 20 А, частота от 40 до 850 Гц ±(1показ'213 10-6 + 1800 мкА) в диапазоне от 20 до 50 А, частота от 40 до 850 Гц ±(1показ300 10-6 + 2800 мкА) в диапазоне от 8 до 32 А, частота от 450 до 850 Гц ±(1показ'280 10-6 + 2800 мкА) в диапазоне от 32 до 80 А, частота от 450 до 850 Гц

2) Калибратор универсальный Н4-7, Г осреестр № 22125-01

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока

±(0,002% от ипоказ + 0,0005% от идиап) в диапазоне 0,2 В,

±(0,002% от ипоказ+ 0,00025% от идиап) в диапазоне 2 В,

±(0,002% от ипоказ + 0,00015% от идиап) в диапазоне 20 В,

±(0,0025% от ипоказ + 0,00025% от идиап) в диапазоне 200 В,

±(0,0035% от ипоказ + 0,0004% от Цциап) в диапазоне 1000 В;

Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока

±(0,004% от 1показ + 0,0004% от 1даап) в диапазоне 20 мА,

±(0,006% от 1показ+ 0,0006% от 1диап) в диапазоне 200 мА,

±(0,01% от 1показ + 0,001% от 1диап) в диапазоне 2000 мА,

±(0,025% от 1показ + 0,0025% от 1диап) в диапазоне 20 А.

Сведения о методах измерений

Методы измерений приведены в руководствах по эксплуатации на приборы аналоговые электроизмерительные серий EA, ЕВ, EP, MA, MB.

Нормативные и технические документы, устанавливающие требования к приборам аналоговым электроизмерительным серий EA, ЕВ, EP, MA, MB

ГОСТ 22261-94 Средства измерений электрических и магнитных величин.

Общие технические условия.

ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные

прямого действия и вспомогательные части к ним. Часть 2.

Особые требования к амперметрам и вольтметрам.

ГОСТ 30012.1-02 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1.

Определения и основные требования, общие для всех частей. .

ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9.

Рекомендуемые методы испытаний.

ГОСТ 8.497-83 « ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки ».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
