Государственный реестр средств измерений

Трансформаторы тока измерительные LCT, 60373-15

60373-15
Трансформаторы тока измерительные LCT предназначены для преобразования силы переменного тока в токонесущей шине в измерительный сигнал и передачи измерительного сигнала измерительным приборам, устройствам защиты, управления и системам учета электроэнергии.
Карточка СИ
Номер в госреестре 60373-15
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ LCT
Изготовитель "LUMEL S.A.", Польша
Год регистрации 2015
Срок свидетельства 28.02.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока измерительные LCT предназначены для преобразования силы переменного тока в токонесущей шине в измерительный сигнал и передачи измерительного сигнала измерительным приборам, устройствам защиты, управления и системам учета электроэнергии.

Описание

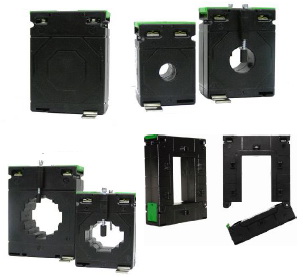

Трансформаторы тока измерительные LCT являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.

Рис.3 Серия LCTB (с универсальным окном)

Трансформаторы LCT имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната (категория горючести UL 94V-0). Модификации трансформаторов отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон и габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.

Условные обозначения модификаций трансформаторов LCT соответствуют шаблону:

LCT<1 ><2>/<3> (<4>),

где: <1> - литера, обозначающая конструкцию трансформатора: M - с первичной цепью, R - с окном для круглого кабеля и неразборным сердечником, B - с окном для токонесущей шины различных сечений и неразборным сердечником, S - с разборным сердечником;

<2> - геометрический параметр (ширина корпуса, мм);

<3> - геометрический параметр (наибольшая возможная ширина токонесущей шины, мм, для трансформаторов с первичной цепью - буква W);

<4> - геометрический параметр (глубина корпуса, мм).

Для полного определения модификации для заказа указывается также первичный и вторичный токи, мощность вторичной цепи и класс точности.

Например, обозначение LCTB 74/20(45) 100/5A 5VA cl.0,5 читается так:

Трансформатор измерительный LCT с неразборным сердечником, с универсальным шинным окном для шины шириной до 20 мм, ширина корпуса 74 мм, глубина корпуса 45 мм, преобразование тока первичной обмотки 100 A в ток вторичной обмотки 5 A, номинальная мощность вторичной обмотки 5 В А, класс точности 0,5.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики

Наименование характеристики

Значение характеристики

Номинальное напряжение, В

до 720

Класс точности вторичных обмоток по ГОСТ 7746-2001 - для измерений

0,2S; 0,2; 0,5; 1

Номинальный первичный ток, А

от 1 до 7500

Номинальный вторичный ток, А

1; 5

Частота, Гц

50

Номинальная вторичная нагрузка, В • А

1; 1,25; 1,5; 2,5; 3,75; 5; 7,5; 10; 12,5; 15; 20; 30; 45; 60; 100

Температура окружающей среды при эксплуатации, °C

от минус 20 до 45

Температура окружающей среды при хранении, °C

от минус 50 до 80

Ток короткого замыкания термический (IT)

40Тн для LCTM, 60Тн для прочих

Ток короткого замыкания динамический (1д)

100Тн для LCTM, 150ТН для прочих

Коэффициент безопасности (FS)

2,5; 5; 10

Масса в зависимости от типа трансформатора, кг

От 0,3 до 2

Тип

Размер шинного отверстия, мм

Ширина корпуса, мм

Г лубина корпуса, мм

Первичный ток, А

Класс

точности

LCTM 62/W (40)

-

62

40

1 - 25

0,2; 0,5; 1

LCTM 74/W (45)

-

74

45

1 - 60

0,2; 0,5; 1

LCTR 45/14 (40)

0 14

45

40

30 - 300

0,5; 1

LCTR 50/14 (30)

0 14

50

31

40 - 300

0,5; 1

LCTR 50/14 (50)

0 14

50

51

30 - 300

0,5; 1

LCTR 62/R (40)

0 22

62

40

50 - 600

0,2; 0,5; 1

LCTB 45/20 (40)

0 20

45

40

50 - 400

0,5; 1

LCTB 50/21 (30)

0 21; 20x10

50

31

40 - 400

0,5; 1

LCTB 50/30 (30)

0 26; 30x10

50

31

75 - 600

0,5; 1

LCTB 50/21 (50)

0 21; 20x10

50

51

50 - 400

0,5; 1

LCTB 50/30 (50)

0 26; 30x10

50

51

50 - 600

0,5; 1

LCTB 62/20 (40)

20x12,

62

40

50 - 400

0,2S; 0,2; 0,5; 1

LCTB 62/30 (40)

0 30;30x10

62

40

50 - 800

0,2S; 0,2; 0,5; 1

LCTB 62/30 (50)

0 30;30x10

62

50

100 - 800

0,2S; 0,2; 0,5; 1

LCTB 62/40 (40)

0 30;40x10

62

40

40 - 800

0,2S; 0,2; 0,5; 1

LCTB 74/20 (45)

0 21; 20x10

74

45

30 - 400

0,2S; 0,2; 0,5; 1

LCTB 74/30 (45)

0 26;30x15

74

45

30 - 800

0,2S; 0,2; 0,5; 1

LCTB 74/40 (45)

0 35;40x12

74

45

40 - 1000

0,2S; 0,2; 0,5; 1

LCTB 74/50 (45)

0 41; 50x12

74

45

100 - 1000

0,2S; 0,2; 0,5; 1

LCTB 86/40 (45)

0 36;40x10

86

45

50 - 1000

0,2S; 0,2; 0,5; 1

LCTB 86/50 (45)

0 46; 50x12

86

45

100 - 1250

0,2S; 0,2; 0,5; 1

LCTB 86/60 (45)

0 51;60x12

86

45

50 - 600

0,2S; 0,2; 0,5; 1

LCTB 100/100V (45)

41x103

100

45

400 - 2500

0,2S; 0,2; 0,5; 1

LCTB 100/130V (45)

38x128

100

45

400 - 3200

0,2; 0,5; 1

LCTB 104/60 (45)

0 54; 60x12

104

45

100 - 1600

0,2S; 0,2; 0,5; 1

LCTB 104/80 (45)

0 65; 80x12

104

45

200 - 2000

0,2S; 0,2; 0,5; 1

LCTB 140/80 (45)

0 72;80x30

140

45

200 - 2000

0,2S; 0,2; 0,5; 1

LCTB 140/100H (45)

0 86;100x30

140

45

200 - 4000

0,2S; 0,2; 0,5; 1

LCTB 140/100V (45)

0 86;100x30

140

45

200 - 3000

0,2S; 0,2; 0,5; 1

LCTB 140/130V (45)

70x130

140

45

400 - 5000

0,2S; 0,2; 0,5; 1

LCTB 225/125 (50)

123x92

225

50

600 - 6000

0,2S; 0,2; 0,5; 1

LCTB 225/167 (50)

166x65

225

50

1000 - 7500

0,2S; 0,2; 0,5; 1

LCTS 93/30SC (40)

23x33

93

40

100 - 400

0,5; 1

LCTS 125/50SC (40)

82x52

125

40

250 - 2000

0,5; 1

LCTS 155/80SC (40)

82x122

155

40

250 - 3000

0,5; 1

LCTS 195/80SC (64)

82x162

195

64

500 - 5000

0,5; 1

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации изделия типографским способом.

Комплектность

В комплект поставки входят:

-    трансформатор тока по заказу;

-    комплект ЗИП;

-    руководство по эксплуатации.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

1 Трансформатор тока измерительный лабораторный ТТИ-5000,5 (Госреестр № 27007-

04), кл. т. 0,05.

_2 Прибор сравнения КНТ-03 (Госреестр № 24719-03)

Пределы измерения токовой погрешности, %

Пределы допускаемой абсолютной погрешности измерения токовой погрешности, %

± 0,199

± (0,001 + 0,03-А)

± 1,999

± (0,01 + 0,03-А)

± 19,99

± (0,1 + 0,05-А)

где А - значение измеряемой погрешности

Пределы допускаемой абсолютной погреш-

Пределы измерения угловой погрешности, минуты

ности измерения угловой погрешности по

веряемого трансформатора, минуты

± 19,99

± (0,1 + 0,03-А)

± 199,9

± (1 + 0,03-А)

± 1999

± (10 + 0,05-А)

где А - значение измеряемой погрешности

3 Магазин нагрузок МР 3027 (Госреестр № 34915-07), погрешность ± 4 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные документы, устанавливающие требования к измерительным трансформаторам LCT

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение государственных учетных операций и учет количества энергетических ресурсов.
