| Номер в госреестре | 60374-15 |
| Наименование СИ | Аппараты для определения газопроницаемости формовочных смесей |
| Обозначение типа СИ | LPiR-3e |
| Изготовитель | "MULTISERW-Morek", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 17.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты для определения газопроницаемости формовочных смесей LPiR-3e (далее аппараты) предназначены для измерений газопроницаемости литейных формовочных материалов (формовочных и стержневых смесей во влажном, просушенном или жёстком состоянии, кварцевых песков и т.д.) при температуре (20±10) °С. Аппараты могут быть использованы в соответствии
с ГОСТ 23409.6-78 и ГОСТ 29234.11-91.
Аппараты представляют собой настольные приборы, состоящие из расположенных в едином корпусе воздухонагнетательного устройства, газораспределительного устройства, электронного блока управления, контрольно-измерительной системы. Питание аппаратов осуществляется от электросети общего назначения.
Принцип работы аппаратов основан на пропускании воздуха через испытываемый образец материала установленной формы и размера с одновременным определением давления перед образцом и расхода пропускаемого через образец воздуха. Расход определяется по перепаду давления на соплах, встроенных в аппараты, при постоянном давлении перед соплами.

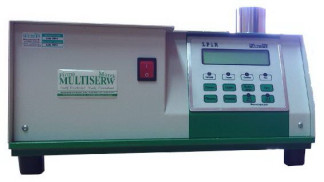

Внешний вид аппаратов приведен на рисунке 1. На рисунке 2 указано место пломбирования, производимого на одном из крепежных винтов съемного верхнего кожуха аппаратов с задней стороны. На рисунке 3 указано место нанесения знака утверждения типа - на левой боковой стороне аппарата.
Встроенное программное обеспечение (ПО) обеспечивает управление режимами работы аппаратов, чтение данных первичных измерительных преобразователей, обработку, хранение,
Лист № 3 Всего листов 5
отображение результатов измерения на дисплее аппарата, вывод результатов на печатающее устройство, вывод результатов в сеть на базе интерфейса RS-232.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма испол-няемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LPiR-2e | 3.08 | 5300655f7475f1685dc0440 4e7beb575 | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики аппаратов LPiR-3e приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний коэффициента газопроницаемости К, 10 •м /(Па-с): | |
| - для сопла 0,5 мм | от 2,0 до 80 |
| - для сопла 1,5 мм | от 70 до 4000 |
| Диапазон измерений коэффициента газопроницаемости К, 10 -м /(Па-с): | |
| - для сопла 0,5 мм | от 5,0 до 80 |
| - для сопла 1,5 мм | от 70 до 4000 |
| Пределы допускаемой относительной погрешности измерения коэффици- 8 2 ента газопроницаемости K, 10 -м /(Па-с), в поддиапазонах, %: | |
| - для сопла 0,5 мм | |
| 15 {8,8} < K < 80 {47} | ±5 |
| 10 {5,9} < K < 15 {8,8} | ±10 |
| 5,0 {2,9} < K < 10 {5,9} | ±20 |
| - для сопла 1,5 мм | |
| 90 {53} < K < 700 {412} | ±5 |
| 70 {41} < K < 90 {53} и 700 {412} < K < 1700 {1000} | ±10 |
| 1700 {1000} < K < 4000 {2353} | ±20 |
| Номинальное давление перед соплом, мм вод. ст. {Па} | 100±10 {981±98,1} |
| Номинальные размеры испытываемых образцов, мм: | |
| - высота | 50 |
| - диаметр | 50 |
| Габаритные размеры, мм, не более: | |
| - высота | 260 |
| - длина | 420 |
| - ширина | 320 |
| Масса, кг, не более | 17 |
| Электропитание переменного тока: | |
| - номинальное напряжение, В | 220 |
| - номинальная частота, Гц | 50 |
| - потребляемая мощность, В • А, не более | 55 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | 20±10 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа {мм рт. ст.} | от 84 {630} до 106,7 {800} |
наносится на левой боковой стороне аппаратов рядом с его идентификационными данными в виде наклеиваемой плёнки и на титульный лист документа «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ» типографским или иным способом.
В комплект поставки входят:
- аппарат для определения газопроницаемости формовочных смесей LPiR-3e
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 комплект
- 1 шт.
- 1 шт.
- 1 шт.
- защитный колпачок газораспределительного устройства
- кабель электропитания
- кабель RS232-USB для связи с принтером
- футляр для комплектующих
- насадка на газораспределительное устройство для испытаний цилиндрических образцов материалов
- два колпачка-насадки на газораспределительное устройство, снабженные контрольными соплами 00,5 мм и 01,5 мм
- CD диск с программным обеспечением (по дополнительному заказу)
- Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ
- Инструкция. Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Методика поверки. LPiR-3e 2014.001 МП
осуществляется в соответствии с документом LPiR-3e 2014.001 МП «Инструкция. Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основные средства поверки:
- микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250, рег. № 22995-02 - диапазон измерений от 0 до 2500 Па, класс точности 0,05 по ГОСТ 8.302-78;
- весы лабораторные электронные АШ-4200СЕ, рег. № 25752-07 - класс точности высокий (II) по ГОСТ 24104-2001 (ГОСТ Р 53228-2008), диапазон измерений от 5 до 4200 г, цена поверочного деления 0,1 г;
- секундомер механический СОСпр-2б-2-010, рег. № 11519-11 - цена деления 0,2 с, класс точности 2;
- термометр ртутный стеклянный лабораторный ТЛ-4 № 2, рег. № 303-91 - диапазон измерений от 0 до 55 °С, цена деления 0,1 °С, класс точности 2;
- барометр-анероид контрольный М-67, рег. № 3744-73, диапазон от 610 до 790 мм рт.ст., погрешность 0,8 мм рт. ст.
1 «Аппараты для определения газопроницаемости формовочных смесей LPiR-3e. Руководство по эксплуатации. LPiR-3e-001РЭ».
2 ГОСТ 23409.6-78. Пески формовочные, смеси формовочные и стержневые. Метод определения газопроницаемости.
3 ГОСТ 29234.11-91. Пески формовочные. Метод определения газопроницаемости.
Нормативные и технические документы, устанавливающие требования к аппаратам для определения газопроницаемости формовочных смесей LPiR-3e
1 ГОСТ 23409.6-78. Пески формовочные, смеси формовочные и стержневые. Метод определения газопроницаемости.
2 ГОСТ 29234.11-91. Пески формовочные. Метод определения газопроницаемости.
3 Техническая документация фирмы производителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, в соответствии с законодательством РФ о техническом регулировании.
