Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО "КНПЗ", 60379-15

Назначение

Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ» (далее - система налива) предназначена для измерения массы светлых нефтепродуктов, отгруженных с технологической установки переработки нефти ООО «КНПЗ» в автоцистерны.

Описание

Конструктивно система налива состоит из гидравлической части, измерительных линий и системы автоматизации. В систему налива входит шесть измерительных линий (ИЛ) верхнего типа налива: ИЛ № 1, ИЛ № 2 - для дизельного топлива (ДТ), ИЛ № 3, ИЛ № 4 - для топлива реактивных двигателей (ТС), ИЛ № 5, ИЛ № 6 - для бензина газового стабильного (БГС).

В гидравлическую часть системы налива входят трубопроводы, запорная арматура, насосы и фильтры. Гидравлическая часть обеспечивает технологический процесс измерений системы налива.

Каждая измерительная линия системы налива снабжена:

-    счетчиком-расходомером массовым типа F200S, регистрационный номер в Федеральном информационном фонде 45115-10;

-    датчиком давления Метран-55, регистрационный номер в Федеральном информационном фонде 18375-08;

-    термометром ртутным стеклянным лабораторным ТЛ-4, регистрационный номер в Федеральном информационном фонде 303-91;

-    датчиком уровня FTL51.

Система автоматизации, предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, с последующей индикацией и регистрацией результатов измерений, а также для управления процессом налива. В состав системы автоматизации входит:

-    комплекс измерительно-вычислительный и управляющий на базе платформы Logix, регистрационный номер в Федеральном информационном фонде 42664-09;

-    автоматизированное рабочее место оператора (АРМ оператора) на базе промышленного компьютера, оборудованное средствами отображения, печати и передачи измерительной информации;

-    локальная система автоматики вспомогательных систем (центральный блок управления), предназначенная для контроля и управления запорной арматурой, для контроля перелива, заземляющих устройств и системы загазованности.

-    линии связи.

Система налива реализует прямой метод динамических измерений массы нефтепродукта.

Система налива обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массы (массового расхода) нефтепродукта по каждой измерительной линии и в целом по системе;

2)    давления в каждой измерительной линии;

-    управление в автоматическом режиме:

1)    наливом (задание порции нефтепродукта);

2)    аварийным отключением налива в случае возникновения внештатной ситуации;

3)    архивированием данных по каждому наливу, а также суммированием данных по отчетному периоду;

4)    формированием отчетных данных.

Программное обеспечение

Программное обеспечение (далее ПО) системы налива обеспечивает прием и обработку информации от первичных преобразователей и внешних систем управления. ПО представлено прикладным ПО автоматизированного рабочего места оператора «АРМ».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний».

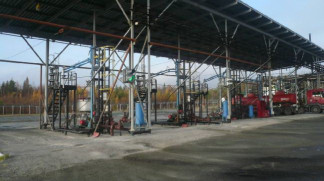

Общий вид системы налива представлен на рисунке 1

Рисунок 1 - Общий вид системы налива Метрологические и технические характеристики

Рабочая жидкость    дизельное топливо,

топливо реактивных двигателей, бензин газовый стабильный

Температура рабочей жидкости, °С    от минус 20 до плюс 40

Давление рабочей жидкости, МПа    от 0,2 до 0,3

Количество измерительных линий, шт.    6

Диаметр условного прохода, мм Высота обслуживаемых автоцистерн, мм Диаметр заправочного люка горловины автоцистерны, мм Зона действия, м, не менее Плотность измеряемой среды, кг/м3: дизельное топливо топливо реактивных двигателей бензин газовый стабильный

Минимальная доза выдачи, кг Диапазон измерений массового расхода, т/ч

80

от 2400 до 3900 от 250 до 530 3,0

от 830 до 840 от 780 до 790 от 700 до 710

1500 от 10 до 60

±0,25

Предел допускаемой относительной погрешности измерений массы при отпуске нефтепродукта %

Условия эксплуатации:

Температура окружающего воздуха, °С:

-    для первичных преобразователей

от минус 45 до плюс 40 от плюс 15 до плюс 30

не более 98 не более 85

380 (±10 %) до 24 (± 5 %) 220 (± 10 %)

-    для ИВК, АРМ оператора

Относительная влажность окружающей среды, %:

-    для первичных преобразователей

-    для ИВК, АРМ оператора Напряжение питания электрических узлов, В:

-    электронасосов

-    цепи управления

-    система обработки информации

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений

Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ»

1 экз. 1 экз.

1 экз.

«Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ». Руководство по эксплуатации»

«Инструкция ГСИ. Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ». Методика поверки»

Поверка

осуществляется по методике поверки МП 60379-15 «Инструкция ГСИ. Система автоматизированная налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ» Методика поверки», утвержденной 15 мая 2014 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

Основное поверочное оборудование:

-    установка поверочная средств измерений объема и массы УПМ, номинальная вместимость при 20 °С 2000 дм , предел относительной погрешности установки при измерении объема ± 0,05 %, предел относительной погрешности установки при измерении массы ±0,04 %;

33

-    ареометр АНТ-1 цена деления 0,5 кг/м , абсолютная погрешность ± 0,5 кг/м , диапазон термометра от минус 20 °С до плюс 45 °С, цена деления 1 °С;

-    секундомер механический СОСпр-2б-2-000 диапазон от 0 до 60 мин, класс точности 2.

Средства поверки для средств измерений, входящих в состав системы налива, указаны в документах на их поверку.

Сведения о методах измерений

«ГСИ Масса нефтепродуктов. Методика измерений с применением автоматизированной системы налива нефтепродуктов в автоцистерны ООО «КНПЗ» аттестована ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 810/01.00248-2014/2014 г. от 05 июня 2014 г.

Нормативные документы, устанавливающие требования к системе автоматизированной налива светлых нефтепродуктов в автоцистерны ООО «КНПЗ»

1)    ГОСТ 8.510-2002 ГСИ Государственная поверочная схема для средств измерений объема и массы жидкости;

2)    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

3)    ГОСТ 28955-91 Устройства для налива нефтепродуктов в автомобильные цистерны. Общие технические требования и методы испытаний.

Рекомендации к применению

- осуществление торговли.
