| Номер в госреестре | 60387-15 |
| Наименование СИ | Пирометры |
| Обозначение типа СИ | TG-2000, TG-1000 |
| Изготовитель | "Greenlee Textron Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры TG-2000, TG-1000 предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой углом поля зрения.
Принцип действия основан на зависимости от температуры энергетических яркостей объекта измерений в различных областях спектра излучения.
Пирометры TG-2000, TG-1000 являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры TG-2000, TG-1000 измеряют температуру на поверхности объекта или на границе разделения различных сред, на основе регистрации энергии их электромагнитного излучения. Размер контролируемого участка поверхности определяется показателем визирования пирометра.

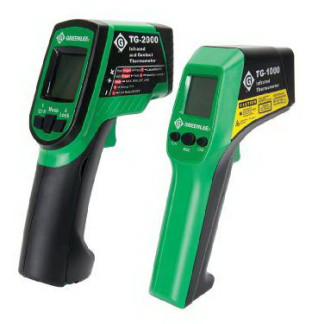

Основными элементами пирометров TG-2000, TG-1000 являются: объектив, фокусирующий излучение объекта на приемник излучения, один или два приемника излучения, электронный блок измерений и индикации. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного теплового излучения, которое, в свою очередь, связано с температурой объекта согласно закону Планка. Пирометры инфракрасные TG-2000, TG-1000 (рисунок 1) отличаются друг от друга диапазоном измеряемой температуры, пределами допускаемой основной погрешности и конструктивным исполнением.
Метрологические и технические характеристики пирометров TG-2000, TG-1000 приведены в таблице 1
Таблица 1
| Характеристики | Модификации | |
| TG-2000 | TG-1000 | |
| Диапазон измерения температуры, °С | от минус 50 до плюс 625 | от минус 50 до плюс 550 |
| Пределы допускаемой погрешности: - абсолютной - относительной | ± (2 + 0,05 • |t|) °С (от минус 50 до 0 °С) ± 2 °С (св. 0 до 100 °С) ± 4 % (от 100 °С) | |
| Коэффициент излучения | от 0,01 до 1 (с шагом 0,01) | |
| Разрешение дисплея, °С | 0,1 | |
| Спектральный диапазон | от 8 до 14 мкм | |
| Показатель визирования, не хуже | 16:1 | 12:1 |
| Электропитание, В | 3 | |
| Г абаритные размеры, мм, не более | 277x164x60 | 253x162x58 |
| Масса с аккумулятором, кг, не более | 0,32 | 0,3 |
| Температура эксплуатации, °С | от 0 до 50 | |
| Температура хранения, °С | от минус 10 до плюс 60 | |
| Относительная влажность, % | от 10 до 80 | |
| Примечание: 1 t - измеренная температура, °С 2 Wp - температура окружающей среды, °С | ||
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, и в виде наклейки на корпус пирометров TG-2000, TG-1000.
Комплектность средства измерений приведена в таблице 2. Таблица 2
| Наименование | Количество, шт. | Примечание |
| Пирометр TG-2000, TG-1000 | 1 | Тип в соответствие с заказом |
| Руководство по эксплуатации | 1 | - |
| Методика поверки МП РТ 2158-2014 | 1 | - |
| Потребительская тара | 1 | - |
| Элементы питания 1,5 В (ААА, NEDA 24A или IEC LR03) | 2 | - |
осуществляется в соответствии с документом МП РТ 2158-2014 «Пирометры TG-2000, TG-1000. Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 30.01.15 г.
Основные средства поверки: набор излучателей в виде моделей абсолютно черных тел 2 разряда в диапазоне от минус 50 до плюс 625 °С.
Сведения о методах измерений содержатся в руководствах по эксплуатации «TG-1000.Инфракрасный термометр» и «TG-2000.Инфракрасный и контактный термометр».
Нормативные и технические документы, устанавливающие требования к пирометрам TG-2000, TG-1000
1 Техническая документация фирмы изготовителя «Greenlee Textron Inc.»
2 ГОСТ 28243-89 «Пирометры. Общие технические требования».
3 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
4 ГОСТ 8.558 -2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- вне сферы государственного регулирования
| Зарегистрировано поверок | 112 |
| Поверителей | 10 |
| Актуальность данных | 20.11.2024 |
