Газоанализаторы масс-спектрометрические Гранат-М, 60393-15

Назначение

Г азоанализаторы масс-спектрометрические «Г ранат-М» предназначены для измерения содержания компонентов в отходящих газах промышленных агрегатов и примесей в кислороде, аргоне и азоте.

Описание

Газоанализаторы представляют собой автоматические многофункциональные стационарные приборы непрерывного действия.

Газоанализаторы выпускается в двух исполнениях, отличающихся типом корпуса, габаритами и типом масс-анализатора.

-    ГРАНАТ М.01 - времяпролетный масс-анализатор;

-    ГРАНАТ М.02 - квадрупольный масс-анализатор.

Принцип действия газоанализаторов основан на ионизации молекул исследуемого газа с образованием положительно заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по массам.

Газоанализаторы состоят из масс-анализатора, вакуумного насоса, системы ввода проб, блока электроники и внешнего компьютера.

Анализируемая газовая смесь через натекатель подается в камеру масс-спектрометра, в которой с помощью высоковакуумного насоса создается рабочий вакуум не хуже 10- Па. С помощью электронной пушки, создающей пучок электронов с энергией до 100 эВ, в ионизационном промежутке источника ионов происходит ионизация молекул анализируемых компонентов газовой смеси и образование положительно заряженных ионов. Под действием электрического поля происходит выталкивание ионов в масс-анализатор. Фокусировка ионных пучков происходит с помощью ионной оптики. В качестве приемника ионов могут применяться как цилиндр Фарадея, так и канальный умножитель.

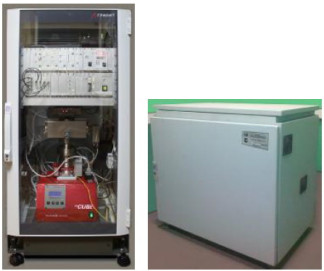

Внешний вид газоанализаторов показан на рисунке 1.

Программное обеспечение

Газоанализаторы оснащены автономным программным обеспечением (далее - ПО), которое управляет работой прибора, отображает результаты, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части ПО относится файл Linear Equation.vbs, который выполняет следующие функции:

■    управление прибором;

■    установка режимов работы прибора;

■    получение масс-спектров исследуемой пробы;

■    обработка и хранение результатов измерений;

■    построение калибровочных зависимостей;

■    проведение диагностических тестов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Метрологические характеристики канала отходящих газов промышленных агрегатов:

где Стек - текущее значение измеряемого компонента, %.

Метрологические характеристики канала определения примесей в аргоне:

Метрологические характеристики канала определения примеси кислорода в азоте:

Технические характеристики:

Габаритные размеры (ДхШхВ), мм, не более:

-исполнение ГРАНАТ М.01 -исполнение ГРАНАТ М.02 Масса, кг, не более:

1000x1000x2000

1000х500х800

220 150 1000 220+22-зз 16 100 8

от 15 до 35 от 10 до 40

-исполнение ГРАНАТ М.01 -исполнение ГРАНАТ М.02 Потребляемая мощность, В-А, не более Напряжение питания частотой 50±1 Гц, В Наработка на отказ, часов, не менее Средний срок службы, лет Условия эксплуатации:

о/~'

-диапазон температур окружающего воздуха, С

-диапазон температур окружающего воздуха, С,

(спец. исполнение)

-диапазон относительной влажности окружающего воздуха

(при 25 оС), %, не более    80

-диапазон атмосферного давления, кПа    от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики или типографским способом и на левую панель блока управления в виде наклейки.

Комплектность

■    газоанализатор;

■    руководство по эксплуатации (книга и электронная версия на компакт-диске);

■    методика поверки МП-242-1531-2014.

Поверка

осуществляется по документу МП-242-1846-2015 «Газоанализаторы масс-спектрометрические «Гранат-М». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.01.2015 года.

Основные средства поверки: стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов ГСО 10530-2014, ГСО 10531-2014, ГСО 10532-2014; стандартный образец состава искусственной газовой смеси на основе серосодержащих газов ГСО 10538-2014; стандартные образцы состава искусственной газовой смеси на основе углеводородных газов ГСО 10540-2014, ГСО 10544-2014; азот особой чистоты 1-го сорта по ГОСТ 9293-74, аргон высшего сорта по ГОСТ 10157-79, кислород особой чистоты по ТУ 2114-001-05798345-2007.

Сведения о методах измерений

приведены в документе «Газоанализаторы масс-спектрометрические «Гранат-М». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам

■    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

■    Технические условия ТУ 4215-001-47986149-2014.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
