| Номер в госреестре | 60394-15 |
| Наименование СИ | Датчики переменного напряжения |
| Обозначение типа СИ | SMVS-UW |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия; Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики переменного напряжения SMVS - UW (далее датчики SMVS - UW) предназначены для масштабного преобразования измеряемого напряжения переменного тока в пропорциональное ему напряжение, которое является сигналом измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия датчиков SMVS - UW состоит в масштабном преобразовании измеряемого высокого напряжения переменного тока с помощью резистивного делителя напряжения в напряжение низкого уровня, соответствующее требованиям к входным сигналам электронных средств измерений (СИ) электроэнергетических величин.
Датчики SMVS - UW предназначены для использования в комплектных распределительных устройствах на вводах однофазных и трехфазных электроэнергетических объектов и установок различного типа с уровнями напряжения до 24 кВ.
Датчики SMVS - UW выпускаются в различных исполнениях. Обозначения каждого из исполнений датчиков в документах на поставку и эксплуатационных документах содержат 4 цифровых символа, после обозначения типа (SMVS - UWхххх), относящихся к конструктивным особенностям вводов, к установочным размерам, видам КРУ, для которых они предназначены и номинальным выходным напряжениям в зависимости от заказа.

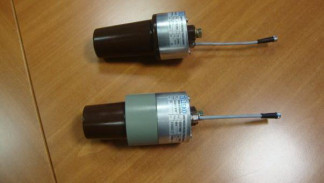

Общий вид датчиков SMVS - UW представлен на рис. 1. Клеймение датчики SMVS -UW после поверки осуществляется в виде наклейки на корпуса.
Основные метрологические и технические характеристики датчиков SMVS - UW приведены в таблице 1.
Таблица 1
| Характеристика | Значение | Примечание |
| Номинальное первичное напряжение (Urn), кВ | 1,2 V3 - 24 V3 | |
| Номинальное вторичное напряжение (ЦЫ В | 1 - 110V3 | В соответствии с ГОСТ Р МЭК 60044-7-2010 |
| Номинальная частота, Гц | 50 или 60 | |
| Допускаемая нагрузка выходной цепи, кОм | 200 ± 1% | |
| Номинальные классы точности датчиков: - для измерений | 0,2; 0,5; 1,0; 3,0; | В соответствии с ГОСТ Р МЭК 60044-7-2010 |
| - для защиты | 3Р; 6Р | |
| Допускаемая перегрузка | 9 2 Н Н | постоянно в течение 8 часов |
| Уровень изоляции, кВ | 1,2 - 24 | |
| Средний срок службы, лет, не менее | 25 | |
| Г абаритные размеры, мм | длина от 152 до 230 диаметр от 46 до 90 | |
| Масса, кг | от 0,8 до 2,1 |
Условия применения и хранения:
диапазон температур от минус 40 до 40 оС
относительная влажность, не более 95 % при 30 оС
Знак утверждения типа наносится на корпус датчика в виде наклейки и на титульном листе паспорта типографским способом.
1 Датчик переменного напряжения SMVS - UW 1 шт.;
2 Паспорт 1 экз.;
3 Методика поверки МП 2203-0281-2014 1 экз.
осуществляется по документу МП 2203-0281-2014 «Датчики переменного напряжения SMVS - UW.. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2015 г.
Основные средства поверки:
-преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл. точности 0,05 (госреестр № 32575-11);
- мультиметр типа 3485А, диапазоны измерений напряжения от 100 мВ до 300 В, (госреестр № 25900-03).
Отсутствуют
Нормативные и технические документы, устанавливающие требования к датчикам переменного напряжения SMVS - UW
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения.
Техническая документация фирмы-изготовителя.
- выполнение государственных учетных операций и учет количества энергетических ресурсов
