| Номер в госреестре | 60395-15 |
| Наименование СИ | Датчики переменного тока |
| Обозначение типа СИ | SMCS-JW |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия; Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики переменного тока SMCS - JW (далее датчики SMCS - JW) предназначены для измерения и преобразования силы переменного тока в пропорциональное ему напряжение, которое является сигналом измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия датчиков SMCS - JW состоит в масштабном преобразовании измеряемого тока с помощью маломощного индуктивного трансформатора тока с последующим преобразованием вторичного тока этого трансформатора в напряжение с помощью прецизионного резистора, замыкающего цепь вторичного тока.
Датчики SMCS - JW предназначены для использования в комплектных распределительных устройствах на вводах однофазных и трехфазных электроэнергетических объектов и установок различного типа с уровнями напряжения до 24 кВ.
Датчики SMCS - JW выпускаются в различных исполнениях. Обозначения каждого из исполнений датчиков в документах на поставку и эксплуатационных документах содержат 4 цифровых символа, после обозначения типа (SMCS - JWхххх), относящихся к конструктивным особенностям вводов, к установочным размерам, видам КРУ, для которых они предназначены и номинальным выходным напряжениям в зависимости от заказа.

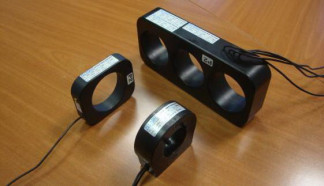

Общий вид датчиков SMCS - JW представлен на рис. 1. Клеймение датчики SMCS -JW после поверки осуществляется в виде наклейки на корпуса.
Основные метрологические и технические характеристики датчиков SMCS - JW приведены в таблице 1.
Таблица 1
| Характеристика | Значение | Примечание |
| Номинальный первичный ток (11н), А | 10 - 4000 | |
| Номинальное выходное напряжение №), мВ | 225 | от 22,5 до 1000 мВ в соответствии с ГОСТ Р МЭК 60044-8-2010 |
| Номинальная частота, Гц | 50 или 60 | |
| Допускаемая нагрузка выходной цепи, кОм, более | 20 | |
| Номинальные классы точности датчиков: - для измерений - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0; 5,0 5Р; 10Р; РХ | в соответствии с ГОСТ Р МЭК 60044-82010 |
| Номинальная предельная кратность тока (для защиты) не менее | 10 - 20 | в зависимости от заказа |
| Ток термической стойкости 11Т, кА/с | 60 11Н min.; 100 кА max. | |
| Ток динамической стойкости 1д, кА | 2,5 11т | |
| Уровень изоляции, кВ | 0,72/3 | 0,72 кВ при непосредственном контакте токоведущей шины с корпусом датчика |
| Средний срок службы, лет | 25 | |
| Г абаритные размеры, мм | длина от 115 до 300 ширина от 40 до 120 высота от 85 до 230 | |
| Масса, кг | от 0,56 до 5,34 |
Условия применения
диапазон температур от минус 40 до 40 оС
относительная влажность, не более 95% при 30 оС
Знак утверждения типа наносится на корпус датчика в виде наклейки и на титульном листе паспорта типографским способом.
1 Датчик тока SMCS - JW 1 шт.;
2 Паспорт 1 экз.
3 Методика поверки 2203-0282-2014 МП 1 экз.
Осуществляется по документу МП 2203-0282-2014 «Датчики переменного тока SMCS-JW. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2015 г.
Основные средства поверки:
-эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А; (госреестр №1632-62);
- комплект шунтов переменного тока типа Fluke F40. (госреестр № 51620-12);
-мультиметр типа 3485А, диапазоны измерений напряжения от 100 мВ до 300 В, (госреестр № 25900-03).
Отсутствуют
Нормативные и технические документы, устанавливающие требования к датчикам переменного тока SMCS - JW
ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока.
Техническая документация фирмы-изготовителя.
