| Номер в госреестре | 60401-15 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | DPI 620 |
| Изготовитель | "Druck Limited (GE Druck)", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные DPI 620 предназначены для:
- измерений избыточного, абсолютного и разности давлений;
- измерений и воспроизведения электрических сигналов преобразователей термоэлектрических и термопреобразователей сопротивления, соответствующих температуре;
- измерений электрических сигналов силы постоянного тока и напряжения постоянного тока от измерительных преобразователей давления;
- измерений и воспроизведения напряжения постоянного тока;
- измерений напряжения переменного тока;
- измерений и воспроизведения сопротивления постоянному току;
- измерений и воспроизведения частоты электрических сигналов.

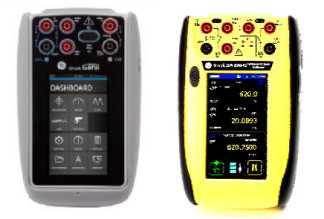

Калибраторы многофункциональные DPI 620 состоят из цифрового измерительного блока с сенсорным жидкокристаллическим дисплеем, сменных модулей давления (РМ620, РМ620 IS, IDOS UPM, IDOS UPM P), держателя модулей давления (МС620) или станции задания давления.
Принцип работы калибраторов многофункциональных DPI 620 в режиме измерений/генерации электрических сигналов основан на их аналогово-цифровом преобразовании (АЦП) и отображении результатов на дисплее.
Принцип действия модулей давления основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления моста вызывает пропорциональное изменение выходного напряжения.
Принцип работы калибраторов многофункциональных DPI 620 при измерении температуры с помощью преобразователей термоэлектрических (термопар) основан на использовании зависимости между разницей температур рабочего спая и холодных концов термопары и ЭДС, возникающей на холодных концах этой термопары. Принцип работы при измерении температуры с помощью термопреобразователей сопротивления основан на зависимости между температурой и электрическим сопротивлением чувствительного элемента термопреобразователя сопротивления.
В режиме измерений сигналов от термопреобразователей сопротивления калибраторы многофункциональные DPI 620 можно использовать как стандартном режиме, так и с включенной функцией «True Ohms», позволяющей автоматически учитывать и исключать влияние ЭДС, возникающих в схеме измерений. В отличие от стандартного измерения сопротивлений, данная процедура включает изменение полярности тока, что позволяет снизить влияние паразитных токов и напряжений при измерениях.
Жидкокристаллический дисплей калибраторов многофункциональных DPI 620 отображает результаты измерений или воспроизведений в цифровом виде, а также отображает информацию о режиме его работы.
Функциональные возможности калибраторов многофункциональных DPI 620 зависят от модификации согласно таблице 1.
| Параметры | Модификации DPI 620 | ||||
| DPI620G, DPI620G IS, DPI620 IS, DPI620 IS CE | DPI620G-FF, DPI620G-FF IS | DPI620G-L, DPI620G-L IS | DPI620G-H, DPI620G-H IS | DPI620G-HF, DPI620G-HF IS | |
| Давление | + | + | + | + | + |
| Напряжение постоянного тока | + | + | + | - | - |
| Напряжение переменного тока | + | + | + | - | - |
| Сила постоянного тока | + | + | + | + | + |
| Сопротивление | + | + | + | - | - |
| Частота | + | + | + | - | - |
| Импульсы | + | + | + | - | - |
| Термопары | + | + | + | - | - |
| Т ермопреобразова-тели сопротивления | + | + | + | - | - |
| Коммуникация HART | + | + | - | + | + |
| Коммуникация HART/Fieldbus | - | + | - | - | + |
Дисплей калибраторов многофункциональных DPI 620 может отображать до шести измерительных величин.
Пломбировка калибраторов многофункциональных DPI 620 от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панелей корпуса.
Идентификационные данные программного обеспечения (ПО) калибраторов многофункциональных DPI 620 представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| DPI 620G, DPI 620G-L, DPI 620G-FF, DPI 620G IS, DPI 620G-L IS, DPI 620G-FF IS, DPI 620G-H, DPI 620G-H IS, DPI 620G-HF, DPI 620G-HF IS | DPI 620 IS, DPI 620 IS CE | |
| Идентификационное наименование программного обеспечения | DK0413 | DK0392 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже V03.00.00 | не ниже V02.00.00 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | - | - |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- низкий по Р 50.2.077-2014.
Метрологические и технические характеристики калибраторов многофункциональных DPI 620 представлены в таблицах 3-9.
Метрологические характеристики калибраторов многофункциональных DPI 620 с модулями давления PM620, PM620 IS представлены в таблице 3.
| Вид давления | Диапазоны измерений | Пределы допускаемой приведенной погрешности, % | |
| кПа | МПа | ||
| Избыточное | от -2,5 до 2,5 | - | ±0,1 |
| от -7 до 7 от -20 до 20 от -35 до 35 от -70 до 70 от -100 до 100 | - | ±0,05 | |
| от -100 до 200 от -100 до 350 от -100 до 700 | от -0,1 до 1 от -0,1 до 2 от (0-3,5) до (0-20) | ±0,025 | |
| Абсолютное | от 0 до 35 | - | ±0,08 |
| от 0 до 70 | - | ±0,07 | |
| от 0 до 200 от 0 до 700 | от (0-1) до (0-100) | ±0,05 | |
| - | от (0-1) до (0-100) | ±0,025* | |
* при использовании функции TARE модуль абсолютного давления переводится в режим измерения избыточного давления.
Метрологические характеристики калибраторов многофункциональных DPI 620 с модулями давления IDOS UPM и IDOS UPM P представлены в таблице 4.
Таблица 4
| Вид давления | Диапазон измерений | Пределы допускаемой приведенной погрешности, % | |
| IDOS UPM В диапазоне температур от 0 до 50 °С | IDOS UPM Р В диапазоне температур от 18 до 28 °С | ||
| Избыточное, разность давлений, кПа | от -2,5 до 2,5 | ±0,1 | ±0,05 |
| от -7 до 7 от -20 до 20 от -35 до 35 от -70 до 70 | ±0,075 | ±0,05 | |
| от -100 до 100 от -100 до 200 | ±0,05 | ±0,015 | |
| Избыточное, МПа | от -0,1 до 0,35 от -0,1 до 0,7 от -0,1 до 1,0 от -0,1 до 2,0 от 0 до 3,5 от 0 до 7,0 от 0 до 10,0 от 0 до 13,5 от 0 до 20,0 | ±0,05 | ±0,015 |
| от 0 до 35 от 0 до 70 | ±0,05 | - | |
| Абсолютное, кПа | от 0 до 35 от 0 до 200 от 0 до 700 от 0 до 2000 | ±0,1 ±0,075 ±0,075 ±0,075 | - |
Метрологические характеристики калибраторов многофункциональных DPI 620 в режиме измерений параметров электрических сигналов представлены в таблице 5.
Таблица 5.
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности в диапазоне температур от 10 до 30 °С | Пределы допускаемой дополнительной погрешности в диапазонах температур от -10 до 10 °С, от 30 до 50 °С | ||
| % ИВ | + % ВПИ | % ИВ | + % ВПИ/°С | ||
| Напряжение постоянного тока | от -10 до 100 мВ | 0,007/0,009* | 0,01 | 0 | 0,0005 |
| ±200 мВ | 0,007/0,0085* | 0,005 | 0 | 0,0005 | |
| ±2000 мВ | 0,007/0,008* | 0,005 | 0 | 0,0005 | |
| ±20 В | 0,01/0,018* | 0,002/0,0025* | 0 | 0,0005 | |
| ±30 В | 0,01/0,019* | 0,004/0,0045* | 0 | 0,0005 | |
| Напряжение переменного тока ** | от 0 до 2000 мВ | 0,2 | 0,15 | 0,005 | 0,005 |
| от 0 до 20 В | 0,2 | 0,15 | 0,005 | 0,005 | |
| от 0 до 300 В | 1,5 | 0,1 | 0,05 | 0,005 | |
| Сила постоянного тока | ±20 мА | 0,012/0,016* | 0,006/0,0065* | 0 | 0,0005 |
| ±55 мА | 0,016/0,019* | 0,005/0,0055* | 0 | 0,0005 | |
| Сопротивление (4-х проводная схема с функцией True Ohms)*** | от 0 до 400 Ом | 0,009 | 0,0012 | 0 | 0,0005 |
| от 0 до 4000 Ом | 0,009 | 0,0012 | 0 | 0,0005 | |
| Сопротивление (4х проводная схема) | от 0 до 400 Ом | 0,015 | 0,006 | 0 | 0,001 |
| от 0 до 4000 Ом | 0,015 | 0,006 | 0 | 0,001 | |
| Частота (импульсы от 0 до 999999) | от 0 до 1000 Гц | 0,003 | 0,0002 | - | - |
| от 1 до 50 кГц**/ от 1 до 5 кГц* | 0,003 | 0,0004 | - | - | |
Примечания:
1 ИВ - измеренная величина
2 ВПИ - верхний предел измерений
3 * - применимо только к версиям в искробезопасном исполнении.
4 ** - не применимо к версиям в искробезопасном исполнении (версии калибраторов IS).
5 *** - True Ohms - функция, автоматически учитывающая и исключающая влияние ЭДС, возникающих в схеме измерений. В отличие от стандартного измерения сопротивления, данная процедура включает изменение полярности тока, что позволяет убрать любые паразитные токи и напряжения при измерении из расчета результата R true = (V forward - V reverse) / (I forward - I reverse).
Метрологические характеристики калибраторов многофункциональных DPI 620 в режиме воспроизведения параметров электрических сигналов представлены в таблице 6.
Таблица 6
| Наименование характеристики | Диапазон воспроизведения | Пределы допускаемой основной погрешности в диапазоне температур от 10 до 30 °С | Пределы допускаемой дополнительной погрешности в диапазонах температур от -10 до 10 °С, от 30 до 50 °С | ||
| % ИВ | + % ВПИ | % ИВ | + % ВПИ/°С | ||
| Напряжение постоянного тока | от -10 до 100 мВ | 0,014 | 0,01 | 0 | 0,0005 |
| от 0 до 200 мВ | 0,007/ 0,0085* | 0,005 | 0 | 0,0005 | |
| от 0 до 2000 мВ | 0,007/0,008* | 0,005 | 0 | 0,0005 | |
| от 0 до 12 В | 0,01/0,018* | 0,0035/0,004* | 0 | 0,0005 | |
| Сила тока | от 0 до 24 мА | 0,015/0,016* | 0,005/0,0065* | 0 | 0,0005 |
| от 0 до 24 мА (питание петли 24 В ±10 %) | 0,015/0,016* | 0,005/0,0065* | 0 | 0,0005 | |
| Сопротивление | от 0 до 400 Ом (0,1 мА) | 0,03 | 0,0075 | 0 | 0,001 |
| от 0 до 400 Ом (0,5 мА) | 0,008 | 0,003 | 0 | 0,001 | |
| от 400 до 2000 Ом (0,05 мА) | 0,06 | 0,006 | 0 | 0,001 | |
| от 2 до 4 кОм (0,05 мА) | 0,06 | 0,0045 | 0 | 0,001 | |
| Частота (импульсы от 0 до 999999) | от 0 до 1000 Гц | 0,003 | 0,00023 | - | - |
| от 1 до 50 кГц**/ от 1 до 5 кГц* | 0,003 | 0,000074 | - | - | |
Примечания:
1 * - применимо только к версиям в искробезопасном исполнении (версии калибраторов IS).
2 ** - не применимо к версиям в искробезопасном исполнении.
Метрологические характеристики калибраторов многофункциональных DPI 620 в режиме измерений и воспроизведения сигналов от преобразователей термоэлектрических (термопар) представлены в таблице 7.
Таблица 7
| Тип преобразователя термоэлектрического | Диапазон измерений и воспроизведения, °C | Пределы допускаемой основной абсолютной погрешности измерений и воспроизведения, °С |
| ТПР (В) 1 | от -250 до +1820 | ±4,0 (от 250 до 500 °С) ±2,0 (от 500 до 700 °С) ±1,5 (от 700 до 1200 °С) ±1,0 (от 1200 до 1820 °С) |
| ТХКн (E) 1 | от -270 до +1000 | ±2,0 (от -270 до -200 °С) ±0,5 (от -200 до -120 °С) ±0,25 (от -120 до +1000 °С) |
| ТЖК (J) 1 | от -210 до +1200 | ±0,5 (от -210 до -140 °С) ±0,3 (от -140 до +1200 °С) |
| ТХА (K) 1 | от -270 до +1370 | ±4,0 (от -270 до -220 °С) ±1,0 (от -220 до -160 °С) ±0,5 (от -160 до -60 °С) ±0,3 (от -60 до +800 °С) ±0,5 (от 800 до 1370 °с) |
| ТХК (L) 1 | от -200 до +800 | ±0,4 (от -200 до -100 °С) ±0,25 (от -100 до +800 °С) |
| ТНН (N) 1 | от -200 до +1300 | ±7,0 (от -270 до -200 °С) ±1,0 (от -200 до -40 °С) ±0,4 (от -40 до +1300 °С) |
| Т1Ш (R) 1 | от -50 до +1760 | ±3,0 (от -50 до +360 °С) ±1,0 (от 360 до 1760 °с) |
| ТПП (S) 1 | от -50 до +1740 | ±3,0 (от -50 до +70 °С) ±1,5 (от 70 до 320 °С) ±1,1 (от 320 до 660 °С) ±1,0 (от 660 до 1740 °С) |
| ТМК (Т) 1 | от -270 до +400 | ±3,0 (от -270 до -230 °С) ±1,0 (от -230 до -50 °С) ±0,3 (от -50 до +400 °с) |
| ВР (А-1) 1 | от 0 до 2500 | ±1,0 (от 0 до 300 °С) ±1,4 (от 300 до 1500 °С) ±2,0 (от 1500 до 2500 °С) |
| Компенсация температуры холодного спая преобразователей термоэлектрических | от 10 до 30 | ±0,2 |
| Примечание: 1 - по ГОСТ Р 8.585-2001. | ||
Пределы допускаемой дополнительной абсолютной погрешности Ддоп калибраторов многофункциональных DPI 620, в режиме измерений и воспроизведения сигналов от преобразователей термоэлектрических, вызванной изменением температуры окружающей среды от
нормальной в пределах рабочей (от минус 10 до плюс 10 °С и от плюс 30 до плюс 50 °С) составляют Ддоп =± 0,0005 %ВПИ на каждый 1 °С отклонения рабочей температуры от нормальной, где ВПИ - верхний предел диапазона измерений.
Пределы допускаемой дополнительной абсолютной погрешности компенсации температуры холодного спая, вызванной изменением температуры окружающей среды от нормальной в пределах рабочей (от минус 10 до плюс 10 °С и от плюс 30 до плюс 50 °С) составляют ±0,01 °С на каждый 1 °С отклонения рабочей температуры от нормальной.
Метрологические характеристики калибраторов многофункциональных DPI 620 в режиме измерений сигналов от термопреобразователей сопротивления представлены в таблице
8.
Таблица 8
| Тип термопреобра зователя сопротивления | Диапазон измерений, °C | Пределы допускаемой основной абсолютной погрешности измерений, °С | |
| Режим измерений (4-х проводная схема подключения) | Режим измерения (4-х проводная схема с функцией «True Ohms») | ||
| Pt 501 | от -200 до +850 | 0,021 % ИВ + 0,16 (от -200 до 0 °С) 0,024 % ИВ + 0,16 (от 0 до 850 °С) | 0,012 % ИВ + 0,05 |
| Pt1001 | от -200 до +850 | 0,017 % ИВ + 0,1 (от -200 до 0 °С) 0,0215 % ИВ + 0,1 (от 0 до 850 °С) | 0,012 % ИВ + 0,04 |
| Pt 2001 | от -200 до +850 | 0,017 % ИВ + 0,069 (от -200 до 0 °С) 0,018 % ИВ + 0,069 (от 0 до 260 °С) 0,033 % ИВ + 0,33 (от 260 до 850 °С) | 0,01 % ИВ + 0,03 (от -200 до +260 °С) 0,015 % ИВ + 0,077 (от 260 до 850 °С) |
| Pt 4001 | от -200 до +850 | 0,03 (от -200 до -100 °С) 0,05 (от -100 до 0 °С) 0,045 % ИВ+0,07 (от 0 до 850 °С) | 0,02 (от -200 до -100 °С) 0,03 (от -100 до 0 °С) 0,045 % ИВ + 0,05 (от 0 до 850 °С) |
| Pt 5001 | от -200 до +850 | 0,0165 % ИВ + 0,051 (от -200 до -60 °С) 0,017 % ИВ + 0,16 (от -60 до 0 °С) 0,024 % ИВ+0,16 (от 0 до 850 °С) | 0,01 % ИВ + 0,026 (от -200 до -60 °С) 0,015 % ИВ + 0,05 (от -60 до 0 °С) 0,012 % ИВ + 0,05 (от 0 до 850 °С) |
| Pt10001 | от -200 до +850 | 0,016 % ИВ + 0,044 (от -200 до -150 °С) 0,018 % ИВ + 0,1 (от -150 до 0 °С) 0,0215 % ИВ+0,1 (от 0 до 850 °С) | 0,009 % ИВ + 0,024 (от -200 до -150 °С) 0,011 % ИВ + 0,036 (от -150 до 0 °С) 0,012 % ИВ + 0,036 (от 0 до 850 °С) |
| Тип термопреобра зователя сопротивления | Диапазон измерений, °C | Пределы допускаемой основной абсолютной погрешности измерений, °С | |
| Режим измерений (4-х проводная схема подключения) | Режим измерения (4-х проводная схема с функцией «True Ohms») | ||
| 50 П1 | от -200 до +850 | 0,021 % ИВ + 0,16 (от -200 до 0 °С) 0,024 % ИВ + 0,16 (от 0 до 850 °С) | 0,012 % ИВ + 0,05 |
| 100 П1 | от -200 до +850 | 0,017 % ИВ + 0,1 (от -200 до 0 °С) 0,0215 % ИВ + 0,1 (от 0 до 850 °С) | 0,012 % ИВ + 0,04 |
| 50 М1 | от -180 до +200 | 0,07 | 0,05 |
| 100 М1 | от -180 до +200 | 0,04 | 0,025 |
| 100 Н1 | от -60 до +180 | 0,071 (от -60 до 0 °С) 0,002 % ИВ + 0,071 (от 0 до 180 °С) | 0,026 (от -60 до 0 °С) 0,03 (от 0 до 180 °С) |
| 50 М W = 1,426 | от -50 до +200 | 0,06 | 0,045 |
| 100 М W = 1,426 | от -50 до +200 | 0,035 | 0,022 |
| Ni 120 W = 1,762 | от -80 до +320 | 0,06 (от -80 до +270 °С) 0,2 (от 270 до 320 °С) | 0,022 (от -80 до 0 °С) 0,028 (от 0 до 270 °с) 0,057 (от 270 до 320 °С) |
| гр. 21 (46П, W = 1,391) | от -200 до +650 | 0,07 (от -200 до 0 °С) 0,13 (от 0 до 650 °С) | 0,04 (от -200 до 0 °С) 0,09 (от 0 до 650 °С) |
| гр. 23 (53М, W = 1,426) | от -50 до +200 | 0,05 (от -50 до 0 °С) 0,08 (от 0 до 200 °с) | 0,03 (от -50 до 0 °С) 0,05 (от 0 до 200 °С) |
| Примечания: 1 1 - по ГОСТ 6651-2009. 2 ИВ - измеряемая величина | |||
Метрологические характеристики калибраторов многофункциональных DPI 620 в режиме воспроизведения сигналов от термопреобразователей сопротивления представлены в таблице 9.
Таблица 9
| Тип термопреобразователя сопротивления | Диапазон воспроизведения, °С | Пределы допускаемой основной абсолютной погрешности воспроизведения1, °С |
| Pt 502 | от -200 до +850 | 0,043 % ИВ+0,24 |
| Pt1002 | от -200 до +850 | 0,04 % ИВ+0,16 |
| Pt 2002 | от -200 до +850 | 0,0345 % ИВ+0,12 (от -200 до +260 °С) 0,087 % ИВ+0,28 (от 260 до +850 °С) |
| Pt 4002 | от -200 до +850 | 0,045 (от -200 до -100 °С) 0,08 (от -100 до 0 °С) 0,045 % ИВ+0,09 (от 0 до 850 °С) |
| Pt 5002 | от -200 до +850 | 0,033 % ИВ+0,095 (от -200 до -60 °С) 0,078 % ИВ+0,23 (от -60 до +850 °С) |
| Pt10002 | от -200 до +850 | 0,032 % ИВ+0,085 (от -200 до -150 °С) 0,0675 % ИВ+0,19 (от -150 до +260 °с) 0,082 % ИВ+0,17 (от 260 до 850 °С) |
| 50 П2 | от -200 до +850 | 0,043 % ИВ+0,24 |
| 100 П2 | от -200 до +850 | 0,04 % ИВ+0,16 |
| 50 М2 | от -180 до +200 | 0,16 |
| 100 М2 | от -180 до +200 | 0,045 |
| 100 Н2 | от -60 до +180 | 0,12 |
| 50 М W = 1,426 | от -50 до +200 | 0,14 |
| 100 М W = 1,426 | от -50 до +200 | 0,04 |
| Ni 120 W = 1,762 | от -80 до +320 | 0,11 (от -80 до +270 °С) 0,25 (от 270 до 320 °С) |
| гр. 21 (46П, W = 1,391) | от -200 до +650 | 0,2 (от -200 до 0 °С) 0,35 (от 0 до 650 °С) |
| гр. 23 (53М, W = 1,426) | от -50 до +200 | 0,15 (от -50 до 0 °С) 0,25 (от 0 до 200 °с) |
| Примечания: 1 - Измерительный ток: - от 0,1 до 4 мА в диапазоне измерений от 0 до 0,4 кОм; - от 0,05 до 1 мА в диапазоне измерений св. 0,4 до 4 кОм 2 - по ГОСТ 6651-2009 | ||
Технические характеристики калибраторов многофункциональных DPI 620 представлены в таблице 10.
Таблица 10
| Характеристика | Значение характеристики для калибраторов многофункциональных DPI 620 |
| Рабочая среда | Не коррозионные жидкости и газы |
| Нормальная температура эксплуатации, °С | от 10 до 30 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Диапазон температуры | от -20 до +70 |
| хранения, °С | |
| Относительная влажность | от 5 до 90 (без конденсации) |
| окружающего воздуха, % | |
| Напряжение питания, В | 3,7 |
| Защита от пыли и влаги | IP54 |
| Предельно допустимое давление, % ВПИ | 200 |
| Масса, кг, не более | |
| DPI 620: (включая элемент питания) | 0,575 |
| MC 620: | 0,640 |
| PM620: | 0,100 |
| IDOS UPM: | 0,325 |
| Габаритные размеры, | |
| мм, не более | |
| DPI 620: | 183x114x42 |
| DPI 620+MC 620: | 265x114x64 |
| DPI 620+MC 620+PM620: | 265x114x93 |
| IDOS UPM: | 130x60x45 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус прибора.
Комплектность средства измерений приведена в таблице 11. Таблица 11
| Наименование | Кол-во, шт. | Примечание |
| Калибратор многофункциональный DPI 620 | 1 | Модификация в соответствии с заказом |
| Модули давления | - | Количество в соответствии с заказом |
| Кабель электрического питания | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП РТ 2142-2014 | 1 |
осуществляется в соответствии с методикой МП РТ 2142-2014 «Калибраторы многофункциональные DPI 620. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 10 ноября 2014 г.
Основные средства поверки:
- калибратор-контроллер давления PPC-4 A700Kp, диапазон измерений от 0 до 700 кПа, ПГ ±0,008% ИВ (номер по Госреестру СИ 27758-08);
- рабочие эталоны МП-6, МП-60, МП-600, СКО 210-5;
- манометры грузопоршневые СРВ5000, диапазоны измерений (-100 ... -3) кПа (0,003.0,25), (0,02.1), (0,04.10) МПа, КТ 0,005 (номер по Госреестру СИ 33079-08);
- манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600 (номер по Госреестру СИ 31703-06);
- манометр грузопоршневой СРВ 5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);
- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 63 до минус 0,25 кПа, КТ 0,02 (номер по Госреестру СИ 25940-03);
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (номер по Госреестру СИ 26469-04);
- компаратор-калибратор универсальный КМ300КТ, режим воспроизведения напряжения постоянного тока Ди = ± (0,0015 % от U + 0,00004) мВ, режим воспроизведения силы постоянного тока Д1 = ± (0,0035 % от I + 0,0005)мА (номер по Госреестру СИ 54727-13);
- мера электрического сопротивления постоянного тока многозначная Р3026-2, КТ 0,005/1,5 • 10-6 (номер по Госреестру СИ 8478-04);
- измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон от минус 200 до плюс 962 °С, Дt = ± (0,004 + 10-5-|t|) °С (номер по Госреестру СИ 19736-11);
- мультиметр 3458А, диапазоны измерений (воспроизведения): 100мВ, 1В, 10В, 100В,10 мА, 100мА, 10 Ом, 100 Ом, 1 кОм, 0-10 кОм, 40 Гц - 10 МГц (номер по Госреестру СИ 25900-03);
- калибратор универсальный FLUKE 5520A, диапазоны измерений (0-32,9) В ПГ ± (U-12x10-6.U-20x10-6); (0-329,999) мА ПГ ± (I100x10-6); (0-10,9) кОм ПГ ± (R28x10-6. R-40x10-6); (0-329) В ПГ ± (U120x10-6. U190x10-6); 10 Гц-10 кГц ПГ ± (f2,5x10-6) (номер по Госреестру СИ 29282-05).
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на калибраторы многофункциональные DPI 620.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным DPI 620
1 Техническая документация изготовителя;
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
3 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
4 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
5 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
6 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4x104 Па»;
7 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1106 Па»;
8 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
9 ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне значений от 110-16 до 30 А;
10 ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
11 ГОСТ Р 8.764-2011 Государственная поверочная схема для средств измерений электрического сопротивления;
12 ГОСТ Р 8.648-2008 Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110- до 210 Гц.
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1872 |
| Поверителей | 37 |
| Актуальность данных | 16.11.2024 |
