Анализаторы спектра СК4М-18, 60404-15

Опция

Описание

«11Р»

На измерительном входе СВЧ установлен соединитель типа N, розетка. Наличие этой опции исключает опцию «13Н».

«13Н»

На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка. Наличие этой опции исключает опцию «11Р».

«РКА»

Встроен отключаемый разделительный конденсатор для защиты входных цепей анализатора спектра СК4М-18 от постоянного тока через соединитель измерительного входа СВЧ.

Наличие этой опции исключает опцию «АПА».

«АПА»

Встроен отключаемый адаптер питания для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ.

Наличие этой опции исключает опцию «РКА».

«МУА»

Встроен отключаемый предусилитель для улучшения чувствительности анализатора спектра СК4М-18, имеет встроенный разделительный конденсатор.

Наименование

Примечание

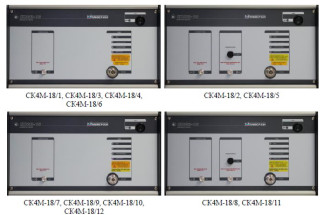

Анализатор спектра СК4М-18/1

опция «11Р»

Анализатор спектра СК4М-18/2

опции «11Р», «АПА»

Анализатор спектра СК4М-18/3

опции «11Р», «МУА»

Анализатор спектра СК4М-18/4

опции «11Р», «РКА»

Анализатор спектра СК4М-18/5

опции «11Р», «МУА», «АПА»,

Анализатор спектра СК4М-18/6

опции «11Р», «МУА», «РКА»

Анализатор спектра СК4М-18/7

опция «13Н»

Анализатор спектра СК4М-18/8

опции «13Н», «АПА»

Анализатор спектра СК4М-18/9

опции «13Н», «МУА»

Анализатор спектра СК4М-18/10

опции «13Н», «РКА»

Анализатор спектра СК4М-18/11

опции «13Н», «МУА», «АПА»

Анализатор спектра СК4М-18/12

опции «13Н», «МУА», «РКА»

Уровень защиты (класс риска)

«высокий» по Р 50.2.077-2014 (класс С по WELMEC 7.2)

Идентификационное наименование

Graphit СК4М

Идентификационный номер версии

2.3 и выше

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот для наборов опций:

-    при наличии опции «11Р»

-    при наличии опции «13Н»

-    при активных опциях «РКА», «АПА», «МУА»

от 100 Гц до 18 ГГц от 100 Гц до 20 ГГц от 20 МГц до 18(20) ГГц

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора за год (5ог)

± 1 • 10-7

Пределы допускаемой абсолютной погрешности измерения частоты (Бимз) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ), Гц

± ( бог ■ Fизм + 1)

Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности от минус 130 до минус 90 дБм (дБ относительно 1 мВт), дБ

± 0,6

Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности от минус 90 до 0 дБм, дБ

± 0,3

Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности от 0 до плюс 30 дБм, дБ

± 0,6

Пределы допускаемой неравномерности относительной амплитудно-частотной характеристики (АЧХ) относительно опорной частоты 100 МГц, при входном аттенюаторе 10 дБ, дБ:

при уровне мощности входного сигнала 0 дБм

от 10 МГц до 19 МГц включ.

± 1,0

св. 19 МГц до 3,2 ГГц включ.

± 0,75

св. 3,2 ГГц до 9 ГГц включ.

± 1,5

Наименование параметра или характеристики

Значение характеристики

св. 9 ГГц до 19,999 ГГц включ.

± 2,0

при уровне мощности входного сигнала минус 40 дБМ от 20 МГц до 3,2 ГГц включ. св. 3,2 ГГц до 9 ГГц включ. св. 9 ГГц до 19,999 ГГц включ.

± 1,0

± 1,75

± 2,0

Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала минус 30 дБм на частоте 100 МГц, дБ

± 0,2

Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за нелинейности шкалы на фиксированной частоте 100 МГц, при значении входного сигнала от 0 дБм до минус 90 дБм, дБ

± 0,1

Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала при переключении фильтра промежуточной частоты (ФПЧ) относительно опорной полосы ФПЧ 3 МГц, дБ

± 0,1

Пределы допускаемой погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на фиксированной частоте 100 МГц, дБ

± 0,3

Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ

± 0,2

Пределы допускаемой относительной погрешности установки полос фильтра ПЧ по уровню минус 3 дБ, %:

от 1 Гц до 1 кГц

± 5

от 3 кГц до 300 кГц

± 10

от 1 МГц до 3 МГц

± 15

Коэффициент прямоугольности фильтра ПЧ (минус 60 дБ / минус 3 дБ, фильтр ПЧ < 3 МГц), не более

5

Уровень помех, обусловленный гармоническими искажениями второго порядка, выраженном в виде точки пересечения второго порядка (SHI), при входном аттенюаторе 0 дБ, в частотном диапазоне от 2 ГГц до 9 ГГц, дБм, не менее

предусилитель выключен, уровень на входе минус 10 дБм

предусилитель включен, уровень на входе минус 50 дБм

90

минус 5

Интермодуляционные искажения третьего порядка при двух тонах разнесением по частоте более 5 кратной ширины полосы фильтра ПЧ, при входном аттенюаторе 0 дБ в диапазоне частот от 20 МГц до 20 ГГц, дБм, не менее

предусилитель выключен, уровень на входе минус 10 дБм

предусилитель включен, уровень на входе минус 30 дБм

15

минус 20

Средний уровень собственных шумов, приведённых ко входу анализатора в полосе пропускания 1 Гц при входном ослаблении 0 дБ и согласованной нагрузке, подключенной ко входу прибора, дБм, не более

предусилитель выключен

от 10 кГц до 10 МГц включ.

минус 140

Наименование параметра или характеристики

Значение характеристики

св. 10 МГц до 3,2 ГГц включ.

минус 148

св. 3,2 ГГц до 9 ГГц включ.

минус 138

св. 9 ГГц до 20 ГГц включ.

минус 133

предусилитель включен (опция МУА)

от 20 МГц до 3,2 ГГц включ.

минус 164

св. 3,2 ГГц до 9 ГГц включ.

минус 162

св. 9 ГГц до 20 ГГц включ.

минус 160

Уровень фазовых шумов относительно уровня на центральной частоте 1 ГГц, дБн/Гц, не более

при отстройке частоты

1 кГц

минус 110

10 кГц

минус 115

100 кГц

минус 120

1 МГц

минус 135

Коэффициент стоячей волны по напряжению (КСВН) СВЧ входа при ослаблении входного аттенюатора 10 дБ в диапазоне частот от 10 МГц до 18 ГГц (до 20 ГГц для опции 13Н), не более

2,0

Диапазон значений ослабления входного аттенюатора, дБ

от 0 до 70 с шагом 10

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

От 1 до 103 с шагом 1; 2; 3; 5; 7; от 103 до 107 с шагом 1; 3; 140; 6366

Диапазон перестройки полос видеофильтров, Гц

От 1 до 103с ш агом 1; 2; 3; 5; 7; от 103 до 107 с шагом 1; 3

Напряжение питания генератора шума, В

28 ± 0,2

Время установления рабочего режима, ч, не более

0,5

Продолжительность непрерывной работы, ч, не менее

16

Г абаритные размеры (длина х ширина х высота), мм, не более

390x390x205

Масса, кг, не более

18

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 198 до 242

Потребляемая мощность, В А, не более

300

Тип соединителя входа «СВЧ»

опция «11Р»

N, розетка

опция «13Н»

NMD 3,5 мм, вилка

Условия эксплуатации

группа 3 по ГОСТ 22261-94

Рабочие условия эксплуатации:

о

диапазон рабочих температур, С

от плюс 15 до плюс 35

о

относительная влажность при температуре 25 С, %, не более

80

атмосферное давление, мм рт. ст.

от 630 до 800

Наименование, тип

Обозначение

Количество,

шт.

Примечание

Анализатор спектра СК4М-18/1, СК4М-18/2, СК4М-18/3, СК4М-18/4, СК4М-18/5, СК4М-18/6, СК4М-18/7, СК4М-18/8, СК4М-18/9, СК4М-18/10, СК4М-18/11, СК4М-18/12

ЖНКЮ.468166.013

1

модификация определяется при заказе

Кабель Ethernet

ЖНКЮ.685611.077

1

патч-корд Cat.5e или аналог

Кабель питания

ЖНКЮ.685631.067

1

с заземляющим проводником, евростандарт

Руководство по эксплуатации

ЖНКЮ.468166.013 РЭ

1

Формуляр

ЖНКЮ.468166.013 ФО

1

Методика поверки

ЖНКЮ.468166.013 Д3

1

Программа управления СК4М

ЖНКЮ .02011-00

1

поставляется на отдельном цифровом носителе

Упаковка

1

Наименование средства поверки

Основные технические характеристики

Пределы измерения

Класс, разряд, погрешность

1

2

3

Стандарт частоты рубидиевый GPS-12RR, Госреестр № 43830-10

Выходная частота: 5; 10 МГц

Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10

1

2

3

Частотомер универсальный CNT-90XL, Госреестр № 31811-06

Диапазон частот от 0,001 Гц до 0,3 ГГц (канал «А»), от 0,3 до 46 ГГц (канал «С»)

Пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 мес. ± 5 10-7 ( ± 5 10-10 с внешней опорной частотой)

Преобразователь измерительный NRP-Z21, Госреестр № 37008-08

Диапазон рабочих частот от 0 до 18 000 МГц.

Диапазон измерений мощности от минус 67 дБм до плюс 23 дБм

Пределы допускаемой относительной погрешности измерений мощности ± 2,5 % (эталон II разряда)

Преобразователь измерительный NRP-Z51, Госреестр № 37008-08

Диапазон рабочих частот от 0 до 18 000 МГц.

Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм

Пределы допускаемой относительной погрешности измерений мощности ± 2.5 % (эталон II разряда)

Преобразователь измерительный NRP-Z55, Госреестр № 37008-08

Диапазон рабочих частот от 0 до 40 000 МГц.

Диапазон измерений мощности от минус 35 дБм до плюс 20 дБм

Пределы допускаемой относительной погрешности измерений мощности ± 10 %

Генератор сигналов СВЧ SMF100A, Госреестр № 39089-08

Диапазон частот от 100 кГц до 43,5 ГГц;

уровень сигнала от минус 130 дБ до плюс 30 дБ относительно 1 мВт

Пределы допускаемой относительной погрешности частоты за 12 мес. ± 510-10 с внешней опорной частотой

Генератор сигналов низкочастотный прецизионный Г3-110, Госреестр № 5460-76

Диапазон частот от 0,01Гц до

1 999 999,99 Гц

Пределы допускаемой абсолютной погрешности частоты ± 5 10-7 за 12 мес.

Генератор сигналов E8257D, Госре-естр № 53941-13

Диапазон частот от 250 кГц до 40 000 МГц; диапазон установки уровня от минус 10 дБм до плюс 10 дБм

Уровни фазовых шумов на частоте 1 ГГц при отстройках:

1 кГц - минус 120 дБн/Гц;

10 кГц - минус 130 дБн/Гц;

100 кГц - минус 130 дБн/Гц;

1000 кГц - минус 140 дБн/Гц.

1

2

3

Аттенюатор ступенчатый R&S RSC, Госреестр № 48368-11

Диапазон частот от 0 до 6000 МГц;

диапазон ослабления от 0 до 139,9 дБ

Погрешность установки ослабления ± 0,2 дБ;

неповторяемость при переключении не более 0,02 дБ

Анализатор электрических цепей векторный ZVA 50,

Госреестр № 48355-11

Диапазон частот от 10 до 50 000 МГц;

пределы измерения КСВН от 1,05 до 10,0

Пределы допускаемой погрешности измерения КСВН ± (3-КстЦ+2) %

Мультиметр цифровой М 890G, Госреестр № 16245-97

Диапазон измерений

-    постоянного напряжения: 200 мВ, 2, 20, 200, 1000 В;

-    переменного напряжения: 200 мВ, 2, 20, 200, 700 В

± 0,5 % от предела диапазона ± 1 ед. мл. разряда.

± 1,2 % от предела диапазона ± 3 ед. мл. разряда
