Калибраторы многофункциональные с усилителем Fluke 5730А (калибраторы) Fluke 5725A (усилитель), 60407-15

Назначение

Калибраторы многофункциональные Fluke 5730А с усилителем Fluke 5725A (далее по тексту - калибраторы) предназначены для воспроизведения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, частоты напряжения переменного тока.

Описание

Калибратор представляет собой прибор, выполненный в моноблочном корпусе.

Принцип действия калибраторов основан на применении встроенной меры опорного напряжения, высоколинейных цифро-аналоговых преобразователей, использующихся при воспроизведении напряжений, а так же набора высокостабильных резисторов, использующихся при воспроизведении электрических сопротивлений и силы тока.

Метрологические характеристики калибраторов имеют возможность расширения за счет использования внешних усилителей Fluke 5725A из состава калибраторов и встроенной опции 5700А-03.

На передней панели калибратора расположены выходные разъемы, цветной сенсорный дисплей, USB-разъем, набор клавиш для управления работой и кнопка включения питания калибратора.

На дисплей выводится информация о текущем режиме работы, состоянии выхода калибратора (включен/отключен), использовании четырехзажимного режима, внешнего контура заземления, настройки интерфейсов калибратора, состоянии проведения последней автокалибровки.

Окружность каждого выходного разъема имеет радиальную подсветку, которая сигнализирует о работе калибратора с данного разъема. Выше блока разъемов расположены надписи «OPERATE» и «STANDBY», которые информируют о работе выхода с калибратора зеленой или желтой подсветкой. В правой части калибратора расположены блок клавиш для ввода и установки на калибраторе воспроизводимых величин, клавиши подключения и отключения выхода с калибратора, клавиши умножения на 10 и деления на 10 установленных значений выходных параметров, блок клавиш с поворотным регулятором для плавной регулировки амплитуды и частоты воспроизводимых электрических сигналов.

В правой нижней части лицевой стороны калибратора расположена клавиша включения питания с желтой или зеленой подсветкой, которая включает калибратор и переводит его в спящий режим. Для отключения калибратора от сети питания на его задней панели, рядом с гнездом подключения питания, установлен выключатель. Рядом с выключателем установлен защитный предохранитель на 1,5 А (используется для сетей питания с напряжением от 200 до 240 В) и клемма для подключения контура заземления. Блок питания калибратора автоматически выбирает необходимый режим работы, в зависимости от величины напряжения питания сети в диапазоне от 100 до 240 В.

Так же на задней панели калибратора расположены изолированные от выходов калибратора разъемы интерфейсов USB, RS-232, LAN (Ethernet) и IEEE-488, разъемы для подключения внешнего усилителя Fluke 5725A, а так же съемная защитная решетка системы охлаждения калибратора.

Усилитель Fluke 5725A подключается к калибратору специализированным симметричным кабелем, по которому совмещается управление, передача единиц величин и обратная связь. В режиме работы усилителя напряжения выходной сигнал снимается с выходных клемм калибратора.

В режиме работы усилителя тока в диапазоне до 2,2 А по умолчанию используется выход «AUX» расположенный на базовом блоке калибратора, при этом имеется возможность выбора переключения выхода на разъем «OUTPUT» калибратора или на выход усилителя Fluke 5725A. Для воспроизведения силы тока в диапазоне от 2,2 А до 11 А используется выход с усилителя Fluke 5725A.

Калибратор имеет возможность проведения настройки пользователем по мере напряжения 10 В и мерам сопротивления 1 Ом и 10 кОм посредством проведения соответствующей процедуры.

Калибраторы со встроенной опцией 5700А-03 воспроизведения переменного напряжения в широкополосном режиме, так же имеют возможность проведения самостоятельной настройки шкалы широкополосного выхода и настройки пользователем амплитудно-частотной характеристики с широкополосного выхода.

По условиям эксплуатации калибраторы удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха до 80 % при температуре 20 °С без предъявления требований по механическим воздействиям.

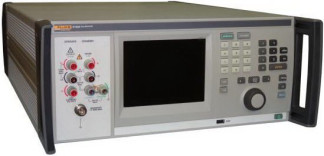

Внешний вид калибратора с указанием места нанесения знака утверждения типа приведен на рисунке 1

Внешний вид калибратора с указанием места пломбировки от несанкционированного доступа приведен на рисунке 2.

Внешний вид усилителя Fluke 5725A, место нанесения знака утверждения типа и место пломбировки от несанкционированного доступа приведены на рисунке 3.

Программное обеспечение

Калибратор работает под управлением программного обеспечения (ПО) 5730A Firmware, которое записано в энергонезависимую память калибраторов изготовителем. ПО обеспечивает взаимодействие всех узлов и агрегатов, а также обработку команд управления калибратором с передней панели или по одному из четырех встроенных интерфейсов.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Конструкция калибраторов обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию.

Метрологически значимая часть ПО и данные измерений достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики1 калибраторов приведены в таблице 1.

Таблица 1

Режим

воспроизведения

Верхние пределы поддиапазонов воспроизведения

Поддиапазоны рабочих частот

Пределы допускаемой погрешности воспроизведения

Напряжение постоянного тока

220 мВ 2,2 В 11 В 22 В 220 В 1100 В

нет

± (0,00075-U-10-2 + 0,4 мкВ) ± (0,00050-U-10-2 + 0,7 мкв) ± (0,00035-U-10-2 + 2,5 мкв) ± (0,00035-U-10-2 + 4 мкВ) ± (0,00050-U-10-2 + 40 мкВ) ± (0,00065-U-10-2 + 400 мкВ)

Напряжение переменного тока

2,2 мВ

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

± (0,024-U-10-2 + 4 мкВ) ± (0,009-U-10-2 + 4 мкв) ± (0,008-U-10-2 + 4 мкв) ± (0,020-U-10-2 + 4 мкв) ± (0,050-U-10-2 + 5 мкв) ± (0,105-U-10-2 + 10 мкВ) ± (0,140-U-10-2 + 20 мкв) ± (0,270-U-10-2 + 20 мкВ)

± (0,024-U-10-2 + 4 мкВ) ± (0,009-U-10-2 + 4 мкв) ± (0,008-U-10-2 + 4 мкв) ± (0,020-U-10-2 + 4 мкв) ± (0,050-U-10-2 + 4 мкв) ± (0,105-U-10-2 + 10 мкВ) ± (0,140-U-10-2 + 20 мкв) ± (0,270-U-10-2 + 20 мкв)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

22 мВ

Режим

воспроизведения

Верхние пределы поддиапазонов воспроизведения

Поддиапазоны рабочих частот

Пределы допускаемой погрешности воспроизведения

± (0,024-U-10 + 12 мкВ) ± (0,009-U-10-2 + 7 мкВ) ± (0,0057-U-10-2 + 7 мкВ) ± (0,012-U-10-2 + 7 мкВ) ± (0,031-U-10-2 + 17 мкВ) ± (0,0655-U-10-2 + 20 мкВ) ± (0,140-U-10-2 + 25 мкВ) ± (q,270-U-10-2 + 45 мкв)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

220 мВ

± (0,024-U-10 + 40 мкВ) ± (0,009-U-10-2 + 15 мкв) ± (0,0042-U-10-2 + 8 мкв) ± (0,0067-U-10-2 + 10 мкВ) ± (0,0085-U-10-2 + 30 мкв) ± (0,0336-U-10-2 + 80 мкв) ± (0,100-U-10-2 + 200 мкв) ± (q,170-U-10-2 + 300 мкв)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

2,2 В

± (0,024-U-10 + 400 мкВ) ± (0,009-U-10-2 + 150 мкв) ± (0,0042-U-10-2 + 50 мкв) ± (0,0067-U-10-2 + 100 мкВ) ± (0,0083-U-10-2 + 200 мкв) ± (0,0254-U-10-2 + 600 мкв) ± (0,100-U-10-2 + 2000 мкв) ± (q,150-U-10-2 + 3200 мкв)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

22 В

± (0,024-U-10 + 4 мВ)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 20 кГц свыше 20 до 50 кГц свыше 50 до 100 кГц свыше 100 до 300 кГц свыше 300 до 500 кГц свыше 0,5 до 1 МГц

± (0,009-U-10-2 + 1,5 мВ) ± (0,0052-U-10-2 + 0,6 мВ) ± (0,0080-U-10-2 + 1 мВ) ± (0,0150-U-10-2 + 2,5 мВ) ± (0,0900-U-10-2 + 16 мВ) ± (0,4400-U-10-2 + 40 мВ) ± (0,8000-U-10-2 + 80 мВ)

220 В*

от 15 до 50 Гц (до 250 В) свыше 50 Гц до 1 кГц ± (0,0300-U-10-2 + 16 мВ) ± (0,0070-U-10-2 + 3,5 мВ)

1100 В

от 40 Гц до 1 кГц свыше 1 кГц до 20 кГц свыше 20 до 30 кГц

1100 В (с усилителем Fluke 5725A)

± (0,0090-U-10-2 + 4 мВ) ± (0,0165-U-10-2 + 6 мВ) ± (0,06-U-10-2 + 11 мВ)

свыше 30 до 50 кГц свыше 50 до 100 кГц ± (0,06-U-10-2 + 11 мВ) ± (q,23-U-10-2 + 45 мВ)

750 В (с усилителем Fluke 5725A)

Режим

воспроизведения

Поддиапазоны рабочих частот

10

10

10

10

10

10

10

10-:

10-:

10-:

10-:

10

10

10

10

10

10-

-2

нет

-2

Верхние пределы поддиапазонов воспроизведения

± 0,0095-R ± 0,0095-R ± 0,0023-R ± 0,0023-R ± 0,0010-R ± 0,0010-R ± 0,00065-R ± 0,00065-R ± 0,00065-R ± 0,00065-R ± 0,00085-R ± 0,00085-R ± 0,0013-R ± 0,0018-R ± 0,0040-R ± 0,0047-R ± 0,0100-R

Пределы допускаемой погрешности воспроизведения

± 40 мкОм

Сила постоянного тока

± (0,0040-I-10-2 + 6 нА)

220 мкА 2,2 мА 22 мА 220 мА 2,2 А 11 А (с усилителем Fluke 5725A)

± (0,0035-I-10-2 + 7 нА)

± (0,0035-I-10-2 + 40 нА)

± (0,0045-I-10-2 + 0,7 мкА) ± (0,0080-I-10-2 + 12 мкА) ± (0,0360-I-10-2 + 480 мкА)

нет

Сила переменного тока от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 1 кГц свыше 1 до 5 кГц свыше 5 до 10 кГц

220 мкА

± (0,025-I-10-2 + 16 нА) ± (0,016-I-10-2 + 10 нА) ± (0,0103-I-10-2 + 8 нА) ± (0,028-I-10-2 + 12 нА) ± (0,110-I-10-2 + 65 нА)

± (0,025-I-10 + 40 нА) ± (0,016-I-10-2 + 35 нА) ± (0,0103-I-10-2 + 35 нА) ± (0,020-I-10-2 + 110 нА) ± (0,110-I-10-2 + 650 нА)

± (0,016-I-10-2 + 350 нА) ± (0,0103-I-10-2 + 350 нА) ± (0,020-I-10-2 + 550 нА) ± (0,110-I-10-2 + 5000 нА)

± (0,025-I-10-2 + 400 нА)

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 1 кГц свыше 1 до 5 кГц свыше 5 до 10 кГц

2,2 мА

от 10 до 20 Гц свыше 20 до 40 Гц свыше 40 Гц до 1 кГц свыше 1 до 5 кГц свыше 5 до 10 кГц

Примечания:

U - воспроизводимое напряжение постоянного и переменного тока, В; I - воспроизво

димая сила постоянного и переменного тока, А; R - воспроизводимое электрическое сопротивление постоянному току при 4-х проводной схеме подключения (для номинала 100 МОм при 2-х проводной схеме подключения); F - частота напряжения переменного тока;

* - на пределе напряжения переменного тока 220 В диапазон воспроизведения напряжений ограничен значением 2,2 10 В;

** - при работе в режиме калибратора силы тока на пределах 220 мкА и 2,2 мА через выход с усилителя Fluke 5725A значение погрешности увеличивается с коэффициентом 1,3;

*** - предел допускаемой погрешности с широкополосного выхода определяется, как

сумма основной погрешности и неравномерности АЧХ для измеряемой отметки. Технические характеристики калибраторов приведены в таблице 2. Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель калибратора в виде наклейки.

Комплектность

Комплект поставки включает:

-    калибратор многофункциональный Fluke 5730А - 1 шт.;

-    усилитель Fluke 5725A - 1 шт.;

-    набор измерительных принадлежностей - 1 к-т;

-    нагрузка с ВЧ-кабелем в мягком футляре - 1 к-т;2

-    кабель питания - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 60407-15 «Инструкция. Калибраторы многофункциональные Fluke 5730А с усилителем Fluke 5725A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ» Минобороны России 26.01.2015 г.

Основные средства поверки:

-    система измерительная автоматизированная постоянного напряжения К6-10 (рег. № 27520-04): верхний предел измерений напряжения постоянного тока 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока, нормируемые за 24 часа: ± (от (0,00007-10-2-U + 0,000015- 10-2-Ш) до (0,0005-10-2-U + 0,0002- 10-2-Ш)), где U - измеряемое значение напряжения, Uп - верхний предел измерений;

-    преобразователь переменного напряжения прецизионный 792А (рег. № 38206-08): диапазон измерений напряжения переменного тока от 2 мВ до 1000 В в диапазоне частот от

10 Гц до 1 МГц, пределы допускаемой относительной погрешности компарирования переменного напряжения с постоянным ± (от 0,0001 до 0,5) %;

-    меры электрического сопротивления Р310, Р321, Р331 (рег. № 1162-58): номинальные значения от 0,01 Ом до 100 кОм, годовая относительная нестабильность от 2-10-6 до 3 • 10-6;

-    мера электрического сопротивления Р4013 (рег. № 5084-75): номинальное значение

1 МОм, годовая относительная нестабильность не более 4-10-6;

-    мера электрического сопротивления Р4023 (рег. № 5085-75): номинальное значение

10 МОм, годовая относительная нестабильность не более 1,3 -10-5;

-    мера электрического сопротивления Р4033 (рег. № 5086-75): номинальное значение 100 МОм, годовая относительная нестабильность не более 3,3-10-5;

-    мультиметр цифровой прецизионный 8508A (рег. № 25984-08): диапазон измерений сопротивления постоянному току от 0,1 мОм до 20 ГОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току ± (от 0,00075 до 0,05) %;

-    меры сопротивления переменному току КМСИ.434156 из комплекта калибратора универсального Н4-6 (Н4-7) с аттестованной частотной погрешностью (рег. № 16690-97): номинальные значения 0,05; 0,5; 10; 100; 1000 Ом;

-    частотомер электронно-счетный Ч3-64 (рег. № 9135-83): диапазон измерений частоты от 0,005 Гц до 150 МГц, пределы допускаемой относительной погрешности измерений частоты ± 1-10 ;

-    вольтметр переменного напряжения ВК3-78 (рег. № 34920-07): диапазон измерений высокочастотного переменного напряжения пробником ТС-014 от 50 мВ до 10 В, диапазоны допускаемой основной погрешности измерения в диапазоне измеряемых величин ± (от 0,2 до 1,24) %.

Сведения о методах измерений

Калибраторы многофункциональные Fluke 5730А с усилителем Fluke 5725А. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к калибраторам многофункциональным Fluke 5730А с усилителем Fluke 5725A

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

2.    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измере-

-2

ний переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-109 Гц».

4.    ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 * 30 А».

5.    МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот 20 ^ 1 • 106 Гц».

6.    ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

7.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
