Влагоплотномеры грунтов радиоизотопные 3440 TROXLER, 60409-15

Назначение

Влагоплотномеры грунтов радиоизотопные 3440 TROXLER (далее -влагоплотномеры) предназначены для измерений влажности и плотности грунтов.

Описание

В основу принципа действия влагоплотномеров положен эффект поглощения нейтронного и гамма-излучения грунтами на малой глубине (до 300 мм) в режиме обратно-рассеянного излучения (глубинная схема по ГОСТ 23061-2012) и в поверхностном слое грунта в режиме прямого излучения (поверхностно-глубинная схема по ГОСТ 23061-2012). Плотность грунтов определяется методом радиоизотопного измерения, основанном на зависимости между плотностью контролируемого грунта и характеристиками ослабления и рассеяния потока гамма-излучения, влажность грунтов определяется методом нейтронного измерения, основанном на зависимости между содержанием воды в грунте и плотностью потока замедленных нейтронов в процессе их рассеяния на ядрах атомов водорода.

Влагоплотномер конструктивно состоит из источников радиоактивного излучения (Cs-137 - гамма излучения и Am-241 : Be - нейтронного излучения), встроенных в стальной стержень измерительного щупа, размещенного на направляющей с индикаторной линейкой для определения глубины опускания источников излучения в скважину, системы детекторов, блока обработки и отображения информации (жидкокристаллический дисплей), а также блока питания и аккумуляторной батареи. В комплект поставки влагоплотномера входит бурильная штанга со стабилизатором для подготовки отверстия в грунте и инструмента для ее извлечения.

При глубинной (скважинной) схеме измерение плотности и влажности проводится следующим образом: измерительный щуп, содержащий источники излучения, опускается в подготовленную скважину, после чего детекторами, размещенными в корпусе влагоплотномера производится совместная регистрация плотности потока гамма-излучения и замедленных нейтронов, прошедших через грунт. При поверхностноглубинной схеме влагоплотномер без выдвигания измерительного щупа прижимается к анализируемой поверхности для измерения плотности и влажности грунта непосредственно под влагоплотномером.

Программное обеспечение влагоплотномера позволяет проводить полную калибровку по диапазону измерений плотности и влажности для различных продуктов, осуществлять корректировку имеющихся градуировочных характеристик, а также, только в режиме обратно-рассеянного излучения, компенсировать влияние вертикальных поверхностей (стенки траншей, котлованов и т.д.), автоматически компенсировать естественный распад источников и снижение интенсивности радиоактивного излучения.

Для контроля стабильности работы влагоплотномера, а также для настройки автоматического режима установки глубины, в комплекте поставки предусмотрен «эталонный блок», применяемый в режиме прямого излучения.

Влагоплотномер оснащен интерфейсом связи RS 232 для передачи полученных результатов измерений на компьютер или другие периферийные устройства.

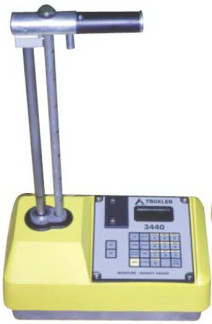

Фотография внешнего вида влагоплотномера представлена на рисунке 1.

Рисунок 1. Внешний вид влагоплотномера TROXLER.

Стрелкой обозначено место нанесения знака поверки.

Программное обеспечение

Влагоплотномеры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять диагностику, калибровку и настройку режимов работы влагоплотномера, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку, архивирование и передачу на периферийные устройства.

ПО влагоплотномера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено. Номер версии и наименование ПО высвечиваются включении влагоплотномера в процессе его самотестирования.

Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 111-241-2014 «ГСИ. Влагоплотномеры грунтов радиоизотопные 3440 TROXLER. Методика поверки», утвержденному ФГУП «УНИИМ» 27.01.2015 г.

Эталонные средства измерений, используемые при поверке:

- пробы грунта, отобранные по ГОСТ 12071-2000 «Грунты. Отбор, упаковка, транспортирование и хранение образцов» со значениями влажности и плотности, установленными по ГОСТ 5180-84 «Грунты. Методы лабораторного определения физических характеристик».

Нормативные и технические документы, устанавливающие требования к влагоплотномерам грунтов радиоизотопным 3440 TROXLER

ГОСТ 23061-2012 Грунты. Методы радиоизотопных измерений плотности и влажности

ГОСТ 25932-83 Влагомеры-плотномеры радиоизотопные переносные для бетонов и грунтов. Общие технические условия

ГОСТ Р 8.681-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах

ГОСТ 8.024-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности

Техническая документация изготовителя «Troxler Electronic Laboratories, Inc.»,

США.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
