| Номер в госреестре | 60411-15 |
| Наименование СИ | Датчики |
| Обозначение типа СИ | Кварц ТМ |
| Изготовитель | ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК), г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики «Кварц ТМ» (далее - Кварц ТМ) предназначены для измерений давления и температуры в гермоотсеках (ГО) и выдачи сигналов в систему телеметрии или в наземную аппаратуру.
Принцип действия Кварц ТМ основан на пропорциональной зависимости частоты собственных колебаний чувствительных элементов от измеряемых значений давления и температуры.
Конструктивно Кварц ТМ состоит из следующих составных частей: блок обработки и преобразования сигналов (далее - БОПС); преобразователь первичный «Кварц ПП» (далее - ПП); кабель сигнальный.
ПП закреплен на корпусе БОПС. Электрически они соединены кабелем сигнальным. На передней панели БОПС кроме соединителя для подключения ПП установлены соединители для подключения к системе питания, системе телеметрии и КПА «Кварц Н».

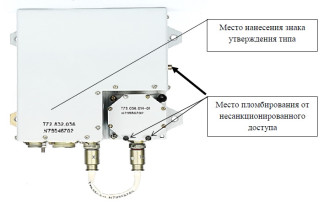

Внешний вид и схема пломбировки Кварц ТМ от несанкционированного доступа представлен на рисунке 1.
Идентификационные данные (признаки) метрологически значимой части ПО Кварц ТМ указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cal 041.bin |
| Номер версии (идентификационный номер) ПО | v.1.21.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 447FFAA21FDEC481EE020AAD1F4A3E3E |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики Кварц ТМ не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО Кварц ТМ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция Кварц ТМ исключает возможность несанкционированного влияния на ПО Кварц ТМ и измерительную информацию.
Метрологические и технические характеристики Кварц ТМ приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений абсолютного давления, кПа (мм рт. ст.) | от 88 до 137,5 (от 660 до 1030) |
| Диапазон измерений температуры, °С | от 5 до 35 |
| Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений абсолютного давления, % | ± 0,033 |
| Пределы допускаемой приведенной к ВП погрешности измерений температуры, % | ± 0,55 |
| Пределы допускаемой приведенной к ВП погрешности определения давления, пересчитанного к температуре среды 20 °С, % | ± 0,1 |
| Напряжение питания от бортовой сети постоянного тока, В | от 24 до 31 |
| Потребляемая мощность, Вт, не более | 5 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 167 х 213 х 58 |
| Масса, кг, не более | 1,0 |
| Рабочие условия эксплуатации в гермоотсеках: - температура рабочей среды (азот), °С - давление рабочей среды (азот), кПа | от 5 до 35 88 до 137,5 |
наносится на кожух Кварц ТМ любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы Кварц ТМ, и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки Кварц ТМ приведена в таблице 3. Таблица 3
| Наименование, тип | Обозначение | Количество на комплект |
| Датчик «Кварц ТМ» | Т72.832.036 | 1 |
| Руководство по эксплуатации | Т72.832.036РЭ | 1 |
| Методика поверки | Т72.832.036 МП | 1 |
| Формуляр | Т72.832.036 ФО | 1 |
| Датчик «Кварц ТМ». Градуировочные коэффициенты | 1 CD |
осуществляется в соответствии с документом Т72.832.036 МП «Инструкция. Датчики «Кварц ТМ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в феврале 2015 г.
Основные средства поверки:
- манометр абсолютного давления ВК-316М (рег. №31236-11); диапазон измерений абсолютного давления от 1,333 до 106,67 кПа (от 10 до 800 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений ± 266,6 Па (±2 мм рт. ст.);
- термометр ртутный стеклянный лабораторный ТЛ-6М (рег. № 298-92); диапазон измерений температуры от 0 до 55 °С, пределы допускаемой абсолютной погрешности измерений ± 0,5 °С;
- источники питания постоянного тока Б5-71/2-ПРО (рег. №42467-09); диапазон установки выходного напряжения постоянного тока от 0,2 до 50 В, пределы допускаемой абсолютной погрешности установки и измерений выходного напряжения ± 0,2 В;
- вольтметр универсальный В7-78/1 (рег. № 52147-12); диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности измерений постоянного напряжения ± 0,008 %, диапазон измерений постоянного тока от 0 до 3 А, пределы допускаемой относительной погрешности измерений постоянного тока ±
0,14 %;
- измеритель температуры двухканальный прецизионный МИТ 2.05 (рег. № 29933-05); диапазон измерений температуры от минус 200 до 500 °С, пределы допускаемой основной абсолютной погрешности измерений ± 0,004 °С,
- термометр сопротивления платиновый вибропрочный ПТСВ-2К (рег. № 23040-07); диапазон измерений температуры от минус 260 до 660 °С, доверительная погрешность термометров при доверительной вероятности 0,95: ± 0,03 °С
- калибратор-контроллер давления PPC (рег. № 27758-08); диапазон измерений и воспроизведения абсолютного давления от 2 кПа до 10 МПа, пределы допускаемой основной относительной погрешности при измерении и воспроизведении ± 0,01 %;
- контрольно-проверочная аппаратура «Кварц Н» (рег. № 56232-14); диапазон измерений частоты импульсов от 25 до 50 кГц; пределы допускаемой относительной погрешности измерений частоты импульсов ± 2-10-4 %;
- камера тепла, холода, влаги VC 7018, диапазон температуры от минус 70 оС до 180 0С, влажность от 10 до 98 % в диапазоне от 10 до 90 оС
Нормативные и технические документы, устанавливающие требования к датчику «Кварц ТМ»
1. Датчики «Кварц ТМ». Технические условия. Т72.832.036 ТУ.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
