Установка импульсного давления поверочная, 60412-15

Назначение

Установка импульсного давления поверочная предназначена для воспроизведения и измерения импульсного давления.

Описание

Установка импульсного давления поверочная (далее установка) состоит из:

-    генератора импульсного давления УБК-2М с комплектом сменных манометров МО;

-    манометра импульсного давления МИД-4С;

-    осциллографа цифрового TDS 1012B «Tektronix».

Принцип действия генератора импульсного давления УБК-2М - квазистатический метод воспроизведения импульсного давления с помощью быстродействующего клапана, установленного между камерами малого и большого объемов. При работе установки в камере большого объема с помощью насоса создается избыточное давление, после срабатывания клапана в камере малого объема создается скачок давления. Амплитуда воспроизводимого импульсного давления равна установившемуся избыточному давлению в камере малого объема после срабатывания клапана.

Конструктивно все узлы генератора импульсного давления УБК-2М смонтированы на каркасе. В верхней части каркаса размещены масляный бачок, ручные вентили, насос и четыре сменных манометра МО. Манометры находятся в защитном кожухе. Для доступа к узлам генератора, размещенным внизу каркаса, боковые и задние панели последнего сделаны съемными. Сверху камера клапана закрывается защитным кожухом.

Манометр импульсного давления МИД-4С состоит из преобразователя давления 603B «Kistler» (далее преобразователь), согласующего усилителя и блока питания. Измеряемое давление воздействует на чувствительный элемент преобразователя и генерирует в нем электрический сигнал, который поступает на вход согласующего высокоомного усилителя напряжения с коэффициентом передачи, равным 1. При измерении импульсный сигнал с выхода усилителя поступает на осциллограф цифровой TDS 1012B (далее осциллограф), который используется в качестве регистрирующего прибора.

Манометр импульсного давления МИД-4С представляет собой переносной прибор, выполненный в виде чемодана типа «дипломат».

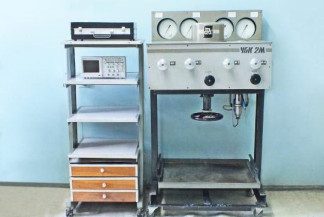

Внешний вид Установки импульсного давления поверочной приведен на рис. 1.

Рис. 1. Внешний вид Установки импульсного давления поверочной Метрологические и технические характеристики

Таблица 1

В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 982-80

Условия эксплуатации:

-    температура окружающего воздуха, °С..............от 18 до 25;

-    относительная влажность воздуха, %............... от 30 до 80;

-    атмосферное давление, кПа...........................от 96 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы Паспорта и Руководства по эксплуатации типографским способом.

Комплектность

Комплектность Установки импульсного давления поверочной приведена в таблице 2. Таблица 2

* - допускается использование осциллографа другого типа, имеющего характеристики

не хуже, чем указанные.

Поверка

осуществляется по документу МП 2520-060-2014 «Установка импульсного давления поверочная. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «05» ноября 2014 г.

Основные средства поверки: Государственный специальный эталон ГЭТ 131-81.

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установка импульсного давления поверочная. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке импульсного давления поверочной

1.    ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

2.    ГОСТ Р 8.801-2012. «ГСОЕИ. Государственная поверочная схема для средств измерений

2    7    14

переменного давления в диапазоне от 110 до 2,5 10 Па для частот от 5 10 до 110 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па».

3.    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда.
