Комплексы измерения основных параметров антенных систем КИОП, 60414-15

Назначение

Комплексы измерения основных параметров антенных систем КИОП (далее - комплекс) предназначены для измерений уровней мощности сигналов станций космической связи и комплексов технических средств.

Описание

Принцип действия комплексов основан на постоянном измерении изменения уровня мощности до 8 сигналов в полосе не менее 5 МГц, поступающих по каналам связи от антенной системы (АС). Изменяя направление антенны относительно источника радиоизлучения (Солнце, звезда, и др.) комплекс позволяет измерить основные параметры АС одновременно в четырех диапазонах (по две поляризации в каждом) за один проход. Одновременное измерение сигналов осуществляется благодаря возможности высокоскоростной коммутации каналов.

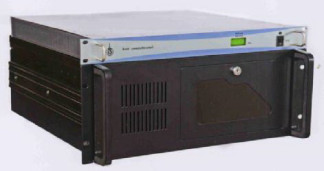

Конструктивно комплекс выполнен в виде моноблока настольного исполнения. Внешний вид комплекса с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

©

А) Место для размещения знака утверждения типа

Программное обеспечение

Комплекс работает под управлением программного обеспечения (ПО) «KIOP», предназначенного для управления устройствами из состава комплекса, вывода результатов технического анализа и спектра сигналов на экран монитора ПЭВМ. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние ПО не приводит к выходу метрологических характеристик комплекса за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Диапазон рабочих частот комплекса, МГц Пределы допускаемой относительной погрешности измерений частоты

от 950 до 2150.

± 0,001. минус 155.

от минус 140 до минус 90

± 0,15.

8.

тип III (ГОСТ 13317-89).

Предельная чувствительность, дБмВт/Гц, не более Пределы абсолютного уровня мощности входного сигнала, дБ (отн. 1мВт)

Пределы допускаемой относительной погрешности измерений уровня мощности сигнала, дБ Количество СВЧ входов Тип соединителя СВЧ входа

Пределы допускаемой относительной погрешности коэффициента передачи коммутатора для входного уровня минус 90 дБ (отн. 1 мВт) на частоте 1510 МГц, дБ,

Г абаритные размеры (длина х ширина х высота), мм, не более

0,5.

480x482x44.

3.

220 ± 22.

30.

23 ± 3;

80;

от 96 до 104.

Масса, кг, не более

Напряжение питания от сети переменного тока, В Потребляемая мощность, В-А, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25°С, %

- атмосферное давление, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.

Комплектность

В комплект поставки входят: комплекс, руководство по эксплуатации, методика поверки, диск с ПО и паспорт.

Поверка

осуществляется в соответствии с документом 651-14-25 МП «Комплексы измерения основных параметров антенных систем КИОП. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.

Основные средства поверки:

-    генератор сигналов Е8257Б (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5»10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности ± 1,2 дБ;

-    генератор шума 346A (рег. № 37179-08): пределы допускаемой погрешности установки уровня спектральной плотности шумового радиоизлучения на частотах, дБ:

от 0,01 до 1,5 ГГц ± 0,21; от 1,5 до 7,0 ГГц ± 0,20; от 7,0 до 18,0 ГГц ± 0,27;

-    источник питания постоянного тока модульный N6700B с модулем N6761A (рег. № 38545-08): предел допускаемой абсолютной погрешности установки выходного напряжения (0,016 • 10 • ивых. + 6 мВ); пределы допускаемой абсолютной погрешности установки выходного тока (0,04 • 10-2 • 1вых. + 0,2 мА), где ивых. и 1вых. - установленные значения выходного напряжения и силы тока соответственно;

-    аттенюатор коаксиальный ступенчатый 8494A (опция 001) (рег. №57774-14): диапазон частот от 0 до 4 ГГц; динамический диапазон от 0 до 11 дБ; предел допускаемой абсолютной погрешности воспроизведения единицы ослабления не более ± 0,03 дБ;

-    комплекты для измерения соединителей коаксиальных КИСК-7 (рег. № 9864-85): пределы допускаемой абсолютной погрешности измерений - ± 0,02 мм.

Сведения о методах измерений

Комплекс измерения основных параметров антенных систем КИОП. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам измерения основных параметров антенных систем КИОП

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    МИ 2171 - 91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц (государственная поверочная схема).

3    ИУЯД.468169.035 ТУ Комплекс измерения основных параметров антенных систем КИОП. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
